Beschreibung

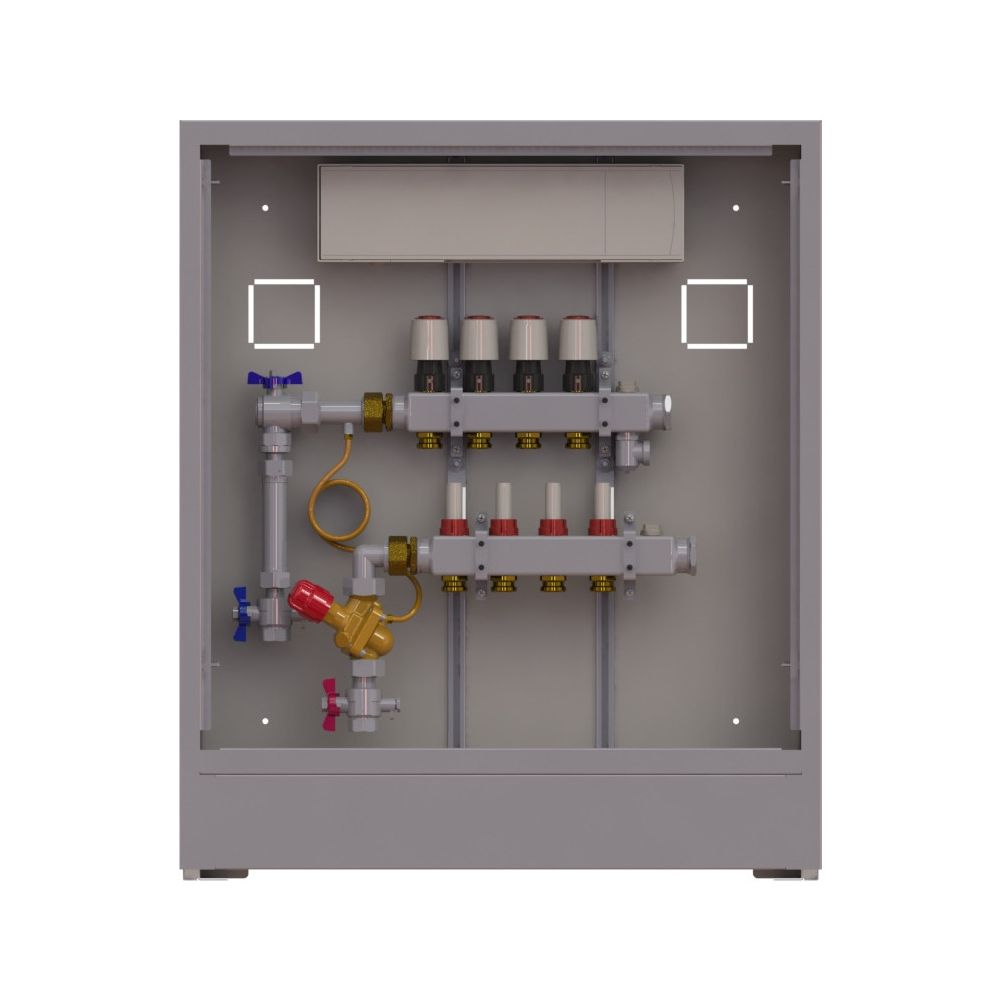

Danfoss Station UnoFloor Comfort 4L 4 Heizkreise, links mit AB-PM-Set, 230V
Der Danfoss Station UnoFloor Comfort 4L ist eine vormontierte Edelstahl-Verteilereinheit für Fußbodenheizungen mit 4 Heizkreisen, ausgeführt für die linke Seite und ausgestattet mit einem AB-PM-Set sowie einer 230V-Steuerung. Die Verteilereinheit ist in einem Unterputzschrank aus Stahlblech integriert und eignet sich für die Unter- oder Aufputzmontage. Sie bietet eine zuverlässige Lösung für den hydraulischen Abgleich und eine effiziente Wärmeverteilung in Gebäuden.
Wie ist die Danfoss UnoFloor Comfort 4L aufgebaut?
Die Station besteht aus einem langlebigen Edelstahl-Heizkreisverteiler Danfoss SSM mit voreinstellbaren Ventileinsätzen und Durchflussanzeige. Die Heizkreisanschlüsse sind als G3/4" Eurokonus ausgeführt und werden inklusive Anschlussset mit dem AB-PM-Set geliefert. Dieses membrangesteuerte Regelsystem sorgt für einen dynamischen hydraulischen Abgleich, indem es den Differenzdruck am Verteiler stabil hält. Ein Passstück für den Energiezähleranschluss mit zwei Kugelhähnen ermöglicht das Absperren für Montage oder Wartung. Die Anschlüsse für Vor- und Rücklauf sind senkrecht mit Innengewinde Rp 3/4" auf der linken Seite des Verteilers angebracht.
Welche Funktionen und Vorteile bietet die Comfort-Version?
Die Comfort-Variante der UnoFloor-Serie ist mit dem AB-PM-Set ausgestattet, das eine vom Differenzdruck unabhängige Durchflussbegrenzung sicherstellt. Dies ermöglicht eine korrekte Wärmeverteilung auch bei teilweiser Last und trägt zu einem zuverlässigen hydraulischen Abgleich bei, was Heizkosten reduzieren kann. Die vormontierte Plug & Play-Konstruktion minimiert Installationszeit und das Risiko von Fehlern. Der Unterputzschrank sorgt für einen geringen Platzbedarf und ist weiß lackiert (RAL 9016) mit höhenverstellbaren Standfüßen und einer Tür.
Welche Steuerung und Regelung ist integriert?
Die Station ist mit einer steckerfertig verdrahteten Danfoss Icon 230V Regelung ausgestattet. Thermische Stellantriebe Danfoss TWA 230V sind montiert, um die Heizkreise präzise zu steuern. Optional sind Icon 230V Raumthermostate als Zubehör erhältlich, um die Temperaturregelung im Raum zu optimieren.
Für welche Einsatzbedingungen ist die Station geeignet?
Die maximale Vorlauftemperatur beträgt 60 °C, der maximale Differenzdruck 0,6 bar und der maximale Betriebsdruck 6 bar. Die maximale Kv-Einstellung des Ventils liegt bei 0,97 m³/h. Die Station ist nicht für Kühlanwendungen geeignet. Die Abmessungen des Verteilerschranks betragen 110 mm Tiefe, bis zu 960 mm Breite und 750 mm Höhe.
Technische Daten
- Heizkreise: 4
- Anschlussseite: links
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Differenzdruck: 0,6 bar
- Maximaler Betriebsdruck: 6 bar
- Maximale Kv-Einstellung des Ventils: 0,97 m³/h
- Heizkreisanschlüsse: G3/4" Eurokonus
- Anschluss Vor-/Rücklauf: Rp 3/4" Innengewinde, senkrecht
- Verteilerschrank Maße (HxBxT): 750 x bis 960 x 110 mm
- Spannung: 230 V
Die Danfoss Station UnoFloor Comfort 4L bietet eine platzsparende und vormontierte Lösung für Fußbodenheizungen mit zuverlässigem hydraulischem Abgleich und einfacher Installation. Die Kombination aus Edelstahl-Verteiler, AB-PM-Set und integrierter 230V-Regelung sorgt für eine effiziente Wärmeverteilung und flexible Steuerungsmöglichkeiten.
Lieferumfang
- 1x Danfoss Station UnoFloor Comfort 4L
- 1x Unterputz Verteilerschrank
- 1x Anschlussset mit Danfoss AB-PM
- 1x Regelung Danfoss Icon 230V
- 4x Thermische Stellantriebe Danfoss TWA 230V
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Serie | Distribution unit UnoFloor |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | UnoFloor comfor |
| Hersteller-Artikelnummer | 088X3204 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088X3204 |
| Bauhöhe | 120 |
| Baulänge | 680 |
| Bautiefe | 780 |
| EAN-13 | 5702425243905 |
| Geeignet für Kühlen | nein |
| Gewicht | 19,212 kg |
| Max Arbeitsdruck | 6 |
| Mit Thermometer | nein |
| Mit Umwälzpumpe | ja |
| WEEE-Nr. | 66490570 |
