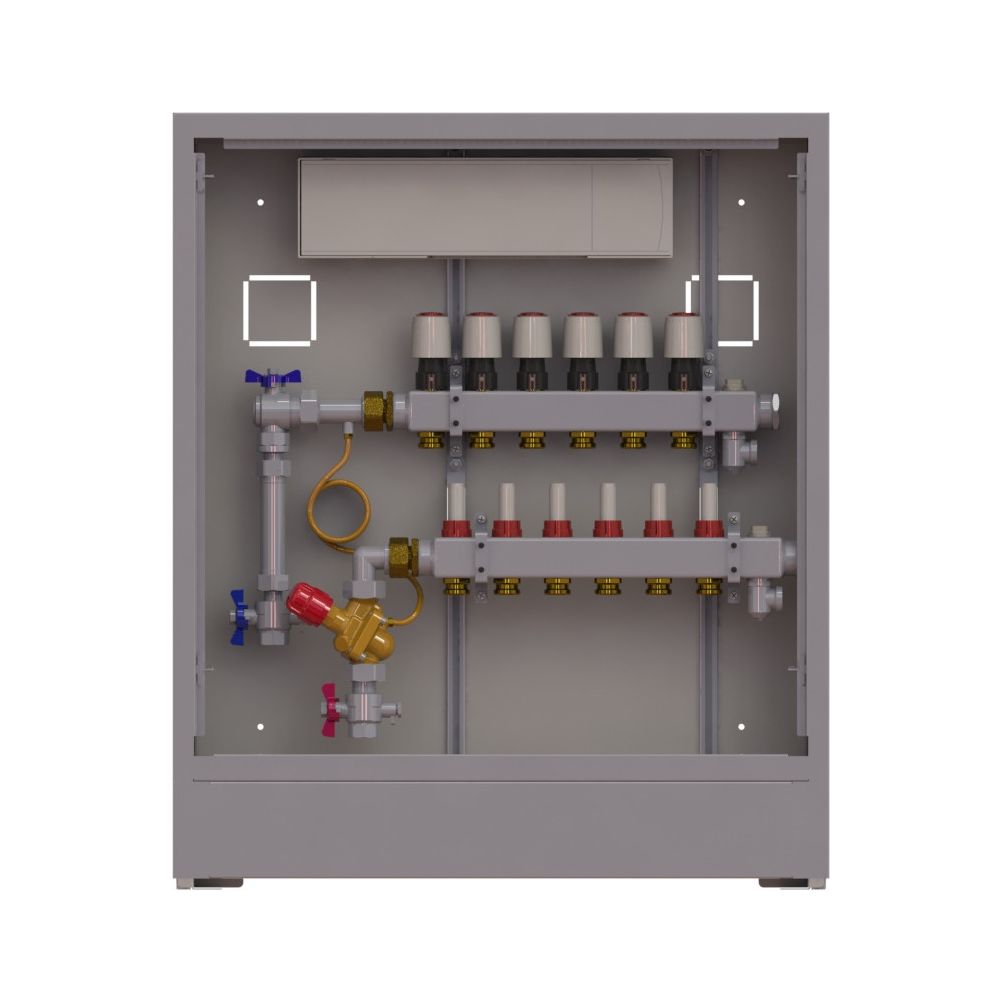

Danfoss Station UnoFloor Comfort 6L 6 Heizkreise, links mit AB-PM-Set, 230V
Die Danfoss Station UnoFloor Comfort 6L ist eine vormontierte Edelstahl-Verteilereinheit für Fußbodenheizungen mit 6 Heizkreisen. Diese Ausführung ist für den Anschluss auf der linken Seite vorgesehen und beinhaltet ein AB-PM-Set für einen dynamischen hydraulischen Abgleich sowie eine 230V Regelung. Sie ist in einem Unterputzschrank integriert und bietet eine effiziente und platzsparende Lösung für die Wärmeverteilung in Gebäuden.
Was zeichnet die Danfoss UnoFloor Comfort Station aus?
Die Danfoss UnoFloor Comfort Station ist eine vorgefertigte Edelstahl-Verteilereinheit, die speziell für Fußbodenheizungen entwickelt wurde. Sie besteht aus einem langlebigen Edelstahl-Heizkreisverteiler Danfoss SSM mit Durchflussanzeige und voreinstellbaren Ventileinsätzen. Die Heizkreisanschlüsse sind als G3/4" Eurokonus ausgeführt. Ein Anschlussset mit dem Danfoss AB-PM ist für einen dynamischen hydraulischen Abgleich enthalten. Das AB-PM-Set hält den Differenzdruck am Verteiler über einen membrangesteuerten Regler stabil und ermöglicht eine vom Differenzdruck unabhängige Durchflussbegrenzung. Ein Passstück für den Energiezähleranschluss mit zwei Kugelhähnen dient zum Absperren für Montage oder Wartung des Zählers. Der senkrechte Anschluss an Vor- und Rücklauf erfolgt mit Innengewinde Rp 3/4" auf der linken Seite des Verteilers.
Welche Vorteile bietet die Installation im Unterputzschrank?
Die Verteilereinheit ist in einem Unterputzschrank aus Stahlblech untergebracht, der weiß lackiert ist (RAL 9016). Dieser Schrank ist sowohl für die Unter- als auch für die Aufputzmontage geeignet und verfügt über höhenverstellbare Standfüße. Die vormontierte Plug & Play-Konstruktion minimiert den Installationsaufwand und das Risiko von Fehlern bei der Montage. Der Unterputzschrank sorgt für einen minimalen Platzbedarf und eine saubere Integration in den Wohnraum. Die Abmessungen des Verteilerschranks betragen: Tiefe 110 mm, Breite bis 960 mm und Höhe 750 mm.
Welche Regelungstechnik ist integriert?
Die Station ist mit einer steckerfertig verdrahteten Regelung Danfoss Icon 230V ausgestattet. Montierte thermische Stellantriebe Danfoss TWA 230V ermöglichen die präzise Steuerung der Heizkreise. Optional sind Danfoss Icon 230V Raumthermostate als Zubehör erhältlich, um die Regelung zu ergänzen.
Für welche technischen Anforderungen ist die Station ausgelegt?
Die maximale Vorlauftemperatur beträgt 60 °C, der maximale Differenzdruck liegt bei 0,6 bar und der maximale Betriebsdruck bei 6 bar. Die maximale Kv-Einstellung des Ventils (N) beträgt 0,97 m³/h. Die Station ist für den Betrieb mit einer Umwälzpumpe ausgelegt, jedoch nicht für Kühlanwendungen geeignet.
Technische Daten
- Heizkreise: 6
- Ausführung: links
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Differenzdruck: 0,6 bar
- Maximaler Betriebsdruck: 6 bar
- Maximale Kv-Einstellung des Ventils: 0,97 m³/h
- Tiefe Verteilerschrank: 110 mm
- Höhe Verteilerschrank: 750 mm
- Anschluss Vor-/Rücklauf: Innengewinde Rp 3/4"
- Spannung Regelung: 230 V
Die Danfoss Station UnoFloor Comfort 6L bietet eine zuverlässige und effiziente Lösung für die Verteilung von Fußbodenheizungen mit sechs Heizkreisen. Die integrierte hydraulische Regelung mit AB-PM-Set und die steckerfertige 230V-Steuerung ermöglichen eine präzise Wärmeverteilung und eine einfache Installation. Die robuste Edelstahlkonstruktion und der platzsparende Unterputzschrank ermöglichen eine langlebige und ordentliche Installation.
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Serie | Distribution unit UnoFloor |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | UnoFloor comfor |
| Hersteller-Artikelnummer | 088X3206 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088X3206 |
| Bauhöhe | 120 |
| Baulänge | 790 |
| Bautiefe | 860 |
| EAN-13 | 5702425243929 |
| Geeignet für Kühlen | nein |
| Gewicht | 20,346 kg |
| Max Arbeitsdruck | 6 |
| Mit Thermometer | nein |
| Mit Umwälzpumpe | ja |
| WEEE-Nr. | 66490570 |
