Beschreibung

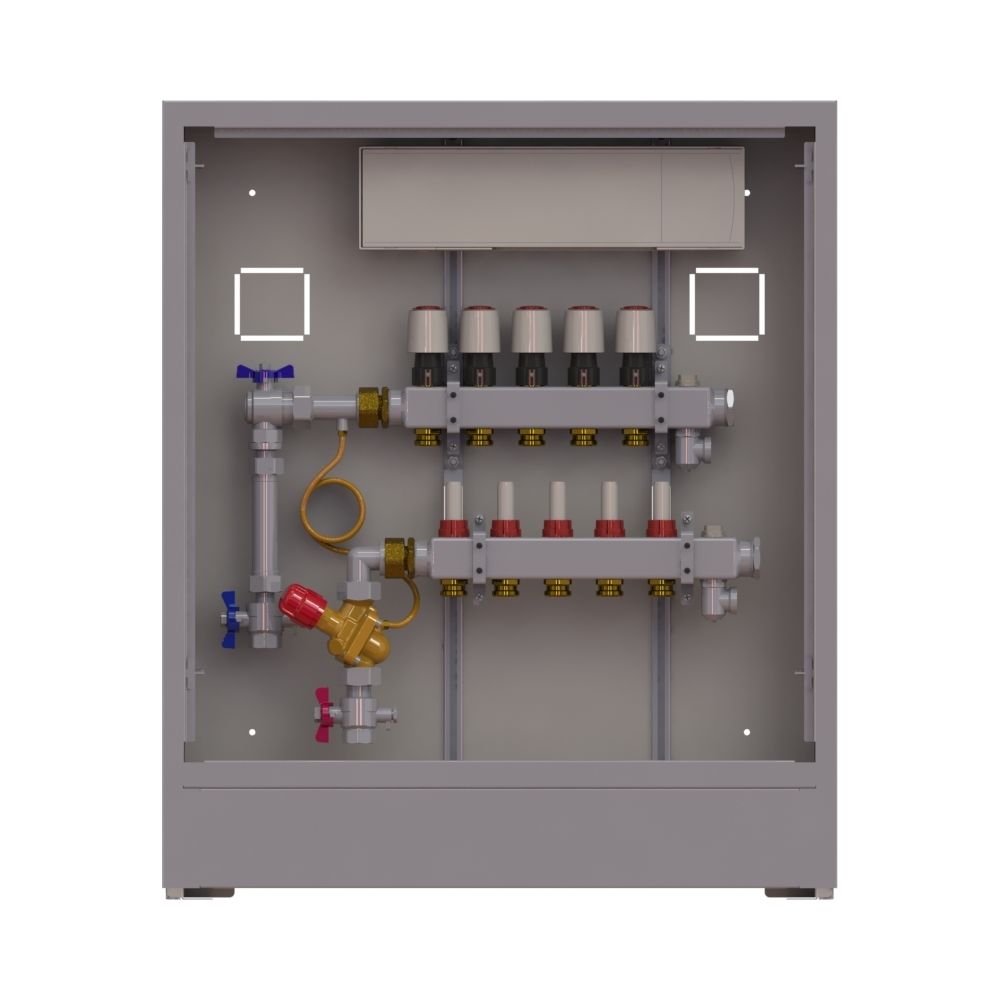

Danfoss Station UnoFloor Comfort 5L 5 Heizkreise, links mit AB-PM-Set, 230V
Die Danfoss Station UnoFloor Comfort 5L ist eine vormontierte Edelstahl-Verteilereinheit für Fußbodenheizungen mit fünf Heizkreisen, ausgelegt für die linke Ausführung und ausgestattet mit einem AB-PM-Set sowie einer 230V-Steuerung. Diese Plug & Play-Lösung ist für den Einbau in Unterputzschränken konzipiert und ermöglicht eine effiziente Wärmeverteilung bei minimalem Installationsaufwand. Sie ist ideal für den Einsatz in Gebäudebereichen mit Fußbodenheizung.
Was zeichnet die Danfoss UnoFloor Comfort Serie aus?
Die Danfoss UnoFloor-Serie umfasst vorgefertigte Edelstahl-Verteilereinheiten, die speziell für Fußbodenheizungen entwickelt wurden. Diese vormontierten Lösungen werden in einem Unterputzschrank installiert, der sowohl für die Unter- als auch für die Aufputzmontage geeignet ist. Die Konstruktion ist auf eine einfache Handhabung ausgelegt, was die Installationszeit minimiert und das Risiko von Montagefehlern reduziert. Die langlebige Edelstahl-Verteilereinheit sorgt für eine stabile Funktion.
Wie wird ein optimaler hydraulischer Abgleich erreicht?
Die UnoFloor Comfort Station ist mit einem Danfoss AB-PM-Set ausgestattet, das einen dynamischen hydraulischen Abgleich ermöglicht. Dieses Set sorgt für eine vom Differenzdruck unabhängige Durchflussbegrenzung und hält den Differenzdruck am Verteiler über einen membrangesteuerten Regler stabil. Dies trägt zu einer korrekten Wärmeverteilung bei, auch bei Teillast, und kann zu einer Reduzierung der Heizkosten beitragen.
Welche Komponenten sind in der Verteilerstation integriert?
Die vormontierte Verteilerstation verfügt über einen Edelstahl-Heizkreisverteiler Danfoss SSM mit Durchflussanzeige und voreinstellbaren Ventileinsätzen. Die Heizkreisanschlüsse sind als G3/4" Eurokonus ausgeführt. Ein Passstück für den Energiezähleranschluss mit zwei Kugelhähnen zum Absperren für Montage oder Wartung ist ebenfalls vorhanden. Der senkrechte Anschluss an Vor- und Rücklauf erfolgt über ein Innengewinde Rp 3/4" auf der linken Seite des Verteilers. Eine steckerfertig verdrahtete Regelung Danfoss Icon 230V und montierte thermische Stellantriebe Danfoss TWA 230V sind ebenfalls enthalten.
Welche Eigenschaften hat der Verteilerschrank?
Der Verteilerschrank besteht aus weiß lackiertem Stahlblech (RAL 9016) und ist für die Unterputzmontage vorgesehen. Er bietet höhenverstellbare Standfüße für eine flexible Installation. Die Abmessungen des Schranks betragen eine Tiefe von 110 mm, eine Breite von bis zu 960 mm und eine Höhe von 750 mm. Der Schrank ist so konzipiert, dass er einen minimalen Platzbedarf hat und die Installationszeit verkürzt.
Technische Daten
- Anzahl Heizkreise: 5
- Anschluss Vor-/Rücklauf: Innengewinde Rp 3/4"
- Heizkreisanschlüsse: G3/4" Eurokonus
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Differenzdruck: 0,6 bar
- Maximaler Betriebsdruck: 6 bar
- Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
- Tiefe Verteilerschrank: 110 mm
- Höhe Verteilerschrank: 750 mm
- Breite Verteilerschrank: bis 960 mm
Die Danfoss Station UnoFloor Comfort 5L bietet eine effiziente und stabile Lösung für die Steuerung von Fußbodenheizungen. Mit ihren fünf Heizkreisen, dem integrierten AB-PM-Set für den hydraulischen Abgleich und der vormontierten Bauweise im Unterputzschrank stellt sie eine komfortable und platzsparende Option dar. Die maximale Vorlauftemperatur von 60 °C und der maximale Betriebsdruck von 6 bar unterstreichen die Leistungsfähigkeit dieser Verteilerstation.
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Serie | Distribution unit UnoFloor |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | UnoFloor comfor |
| Hersteller-Artikelnummer | 088X3205 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088X3205 |
| Bauhöhe | 120 |
| Baulänge | 680 |
| Bautiefe | 780 |
| EAN-13 | 5702425243912 |
| Geeignet für Fernwärme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Gewicht | 19,718 kg |
| Mit Isolierung | nein |
| Mit Umwälzpumpe | ja |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | 66490570 |
