Beschreibung

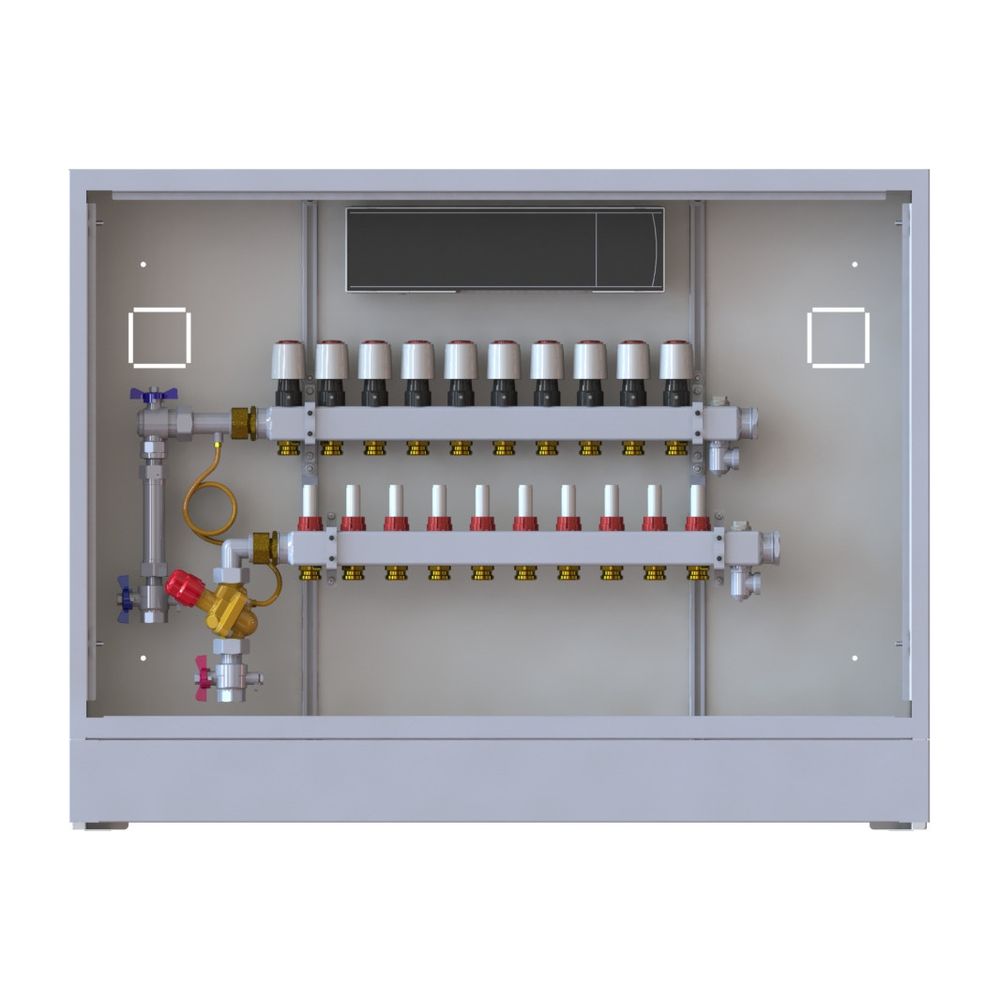

Danfoss Station UnoFloor Basic 10L 10 Heizkreise, links mit WMZ-Set, 230V
Die Danfoss Station UnoFloor Basic 10L ist eine vormontierte Edelstahl-Verteilereinheit für Fußbodenheizungen. Ausgestattet mit 10 Heizkreisen, einem Wärmemengenzähler-Set (WMZ) und einer 230V-Regelung, ist diese Station für den linken Anschluss konzipiert. Sie wird in einem weiß lackierten Unterputzschrank aus Stahlblech geliefert und ermöglicht eine platzsparende sowie zeitsparende Installation für die Verteilung von Heizkreisen in Gebäuden.
Wie ist die Danfoss UnoFloor Basic 10L aufgebaut?
Die Station besteht aus einem langlebigen Edelstahl-Heizkreisverteiler Danfoss SSM, der mit einer Durchflussanzeige und voreinstellbaren Ventileinsätzen ausgestattet ist. Die Heizkreisanschlüsse sind als G3/4" Eurokonus ausgeführt. Ein Passstück für den Energiezähleranschluss mit zwei Kugelhähnen zum Absperren erleichtert die Montage und Wartung des Zählers. Der senkrechte Anschluss an Vor- und Rücklauf mit Innengewinde Rp 3/4" befindet sich auf der linken Seite des Verteilers. Die Regelung erfolgt über eine steckerfertig verdrahtete Danfoss Icon 230V Steuerung mit montierten thermischen Stellantrieben Danfoss TWA 230V.
Welche Vorteile bietet die Plug & Play-Konstruktion?
Die vormontierte Einheit ermöglicht eine schnelle und sichere Installation mit minimalem Risiko von Fehlern. Der Unterputzschrank aus Stahlblech mit höhenverstellbaren Standfüßen und einer weißen Tür (RAL 9016) sorgt für eine saubere und platzsparende Integration in den Raum. Die kompakten Abmessungen des Verteilerschranks von 110 mm Tiefe, bis zu 960 mm Breite und 750 mm Höhe reduzieren den Platzbedarf erheblich.
Wie wird die Wärmeverteilung und der hydraulische Abgleich sichergestellt?
Die Basic-Version ist mit einem Volumenzähler ausgestattet, der den vorgesehenen Volumenstrom aufrechterhält. Die UnoFloor-Serie bietet zudem Comfort- und Control-Varianten, die mit einem AB-PM-Set für einen zuverlässigen hydraulischen Abgleich und eine vom Differenzdruck unabhängige Durchflussbegrenzung ausgestattet sind. Dies trägt zu einer korrekten Wärmeverteilung auch bei Teillast bei und kann Heizkosten senken.
Technische Daten
- Heizkreise: 10
- Heizkreisanschlüsse: G3/4" Eurokonus
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Differenzdruck: 0,6 bar
- Maximaler Betriebsdruck: 6 bar
- Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
- Geeignet für Kühlen: nein
- Tiefe Verteilerschrank: 110 mm
- Breite Verteilerschrank: bis 960 mm
- Höhe Verteilerschrank: 750 mm
Die Danfoss Station UnoFloor Basic 10L bietet eine zuverlässige und effiziente Lösung für die Verteilung von Fußbodenheizungen mit 10 Heizkreisen. Die Kombination aus langlebiger Edelstahlverteilereinheit, integriertem Wärmemengenzähler und steckerfertiger 230V-Regelung sorgt für eine effiziente Wärmeverteilung und einfache Installation. Mit einer maximalen Vorlauftemperatur von 60 °C und einem Betriebsdruck von bis zu 6 bar ist die Station vielseitig in modernen Heizsystemen einsetzbar.
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Serie | Distribution unit UnoFloor |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | UnoFloor basis |
| Hersteller-Artikelnummer | 088X3110 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088X3110 |
| Bauhöhe | 125 |
| Baulänge | 800 |
| Bautiefe | 1025 |
| EAN-13 | 5702425243813 |
| Geeignet für Kühlen | nein |
| Gewicht | 26,926 kg |
| Max Arbeitsdruck | 6 |
| Mit Thermometer | nein |
| Mit Umwälzpumpe | ja |
| WEEE-Nr. | 66490570 |
