Danfoss Station UnoFloor Basic 7L 7 Heizkreise, links mit WMZ-Set, 230V

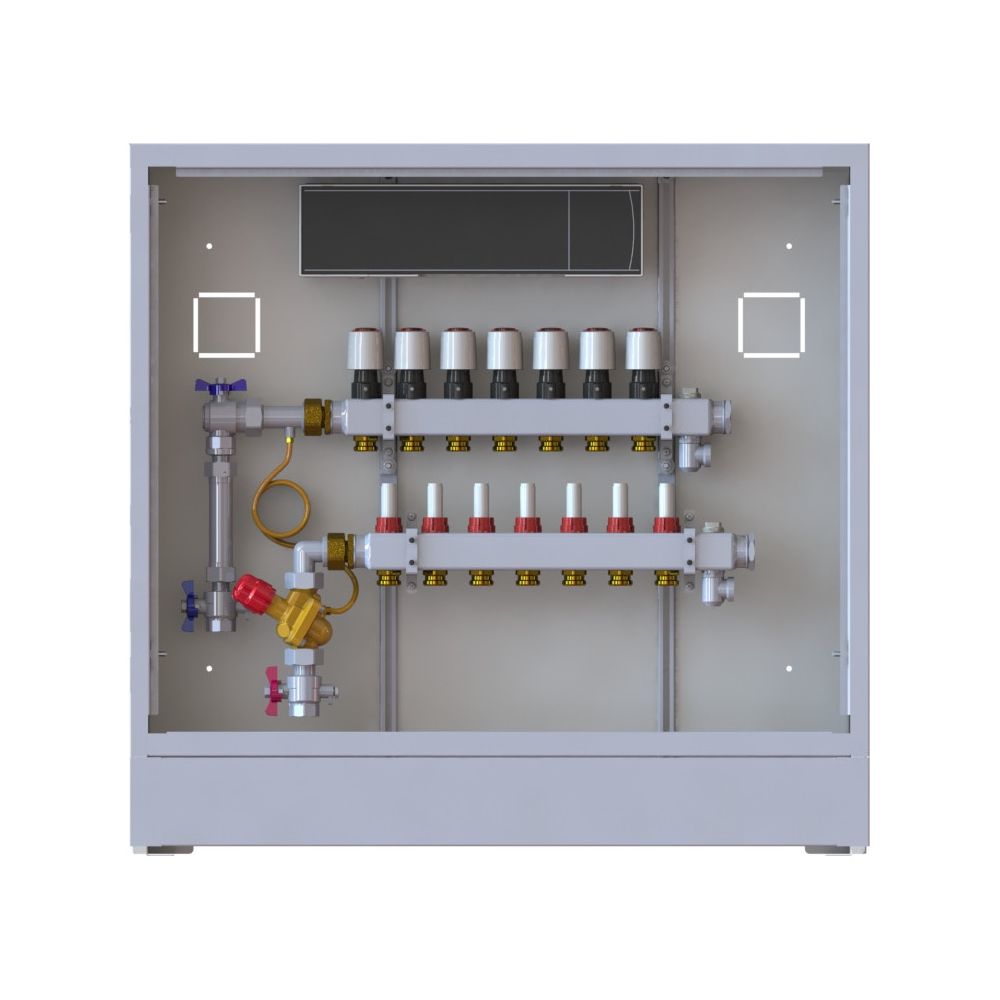

Die Danfoss Station UnoFloor Basic 7L ist eine vormontierte Edelstahl-Verteilerstation für Fußbodenheizungen. Ausgestattet mit sieben Heizkreisen, einem Wärmemengenzähler-Set (WMZ-Set) und einer 230V-Regelung, ist diese Einheit für die Installation in einem Unterputzschrank konzipiert. Sie bietet eine effiziente und zuverlässige Plug & Play-Lösung für die Wärmeverteilung in Gebäuden.

Was zeichnet die Danfoss UnoFloor Basic aus?

Die Danfoss UnoFloor Basic Serie besteht aus vormontierten Edelstahl-Verteilereinheiten, die speziell für Fußbodenheizungen entwickelt wurden. Diese Plug & Play-Konstruktion vereinfacht die Montage von Verteilerrohren erheblich und minimiert die Installationszeit. Die langlebige Edelstahl-Verteilereinheit ermöglicht eine korrekte Wärmeverteilung, auch bei Teillast, und trägt zu einem zuverlässigen Betrieb bei. Ein integrierter Volumenzähler sorgt für die Aufrechterhaltung des vorgesehenen Volumenstroms.

Welche Komponenten sind in der Verteilerstation enthalten?

Die Verteilerstation ist mit einem Edelstahl-Heizkreisverteiler Danfoss SSM ausgestattet, der über eine Durchflussanzeige und voreinstellbare Ventileinsätze verfügt. Die Heizkreisanschlüsse sind als G3/4" Eurokonus ausgeführt. Ein Passstück für den Energiezähleranschluss ist integriert, ergänzt durch zwei Kugelhähne zum Absperren für Montage- oder Wartungsarbeiten am Zähler. Der senkrechte Anschluss an Vor- und Rücklauf erfolgt über ein Innengewinde Rp 3/4" auf der linken Seite des Verteilers. Eine steckerfertig verdrahtete Regelung Danfoss Icon 230V sowie montierte thermische Stellantriebe Danfoss TWA 230V sind ebenfalls Teil der vormontierten Einheit.

Welche Vorteile bietet der Unterputzschrank?

Die gesamte Einheit ist in einem Unterputz Verteilerschrank aus weiß lackiertem Stahlblech untergebracht. Dieser Schrank sorgt für einen minimalen Platzbedarf und eine schnelle Installation. Mit einer Tiefe von 110 mm, einer Höhe von 750 mm und einer Breite von bis zu 960 mm bietet der Schrank flexible Einbaumöglichkeiten. Höhenverstellbare Standfüße erleichtern die präzise Ausrichtung, und die weiße Tür in RAL 9016 fügt sich unauffällig in die Raumgestaltung ein. Die vormontierte Bauweise im Schrank reduziert zudem das Risiko von Installationsfehlern.

Welche technischen Rahmenbedingungen sind zu beachten?

Die Danfoss Station UnoFloor Basic 7L ist für eine maximale Vorlauftemperatur von 60 °C ausgelegt. Der maximale Differenzdruck liegt bei 0,6 bar und der maximale Betriebsdruck bei 6 bar. Die maximale Kv-Einstellung des Ventils (N) beträgt 0,97 m³/h. Die Station ist mit einer Umwälzpumpe ausgestattet und für 7 Heizkreise konzipiert.

Technische Daten

• Anzahl Heizkreise: 7
• Anschlussseite: links
• Heizkreisanschlüsse: G3/4" Eurokonus
• Maximale Vorlauftemperatur: 60 °C
• Maximaler Differenzdruck: 0,6 bar
• Maximaler Betriebsdruck: 6 bar
• Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
• Anschluss Vor-/Rücklauf: Rp 3/4" Innengewinde
• Verteilerschrank Tiefe: 110 mm
• Verteilerschrank Höhe: 750 mm
• Verteilerschrank Breite: bis 960 mm
• Material Verteilereinheit: Edelstahl
• Spannung Regelung: 230 V
• Mit Umwälzpumpe: ja
• Bauhöhe: 130
• Baulänge: 780
• Bautiefe: 830

Die Danfoss Station UnoFloor Basic 7L bietet eine langlebige und platzsparende Lösung für die Verteilung von Fußbodenheizungen mit 7 Heizkreisen. Die vormontierte Edelstahl-Verteilereinheit mit integriertem Wärmemengenzähler-Set und steckerfertiger 230V-Regelung ermöglicht eine einfache Installation und zuverlässige Steuerung. Mit einer maximalen Vorlauftemperatur von 60 °C und einem Betriebsdruck von bis zu 6 bar ist sie für vielfältige Anwendungen geeignet.
