Beschreibung

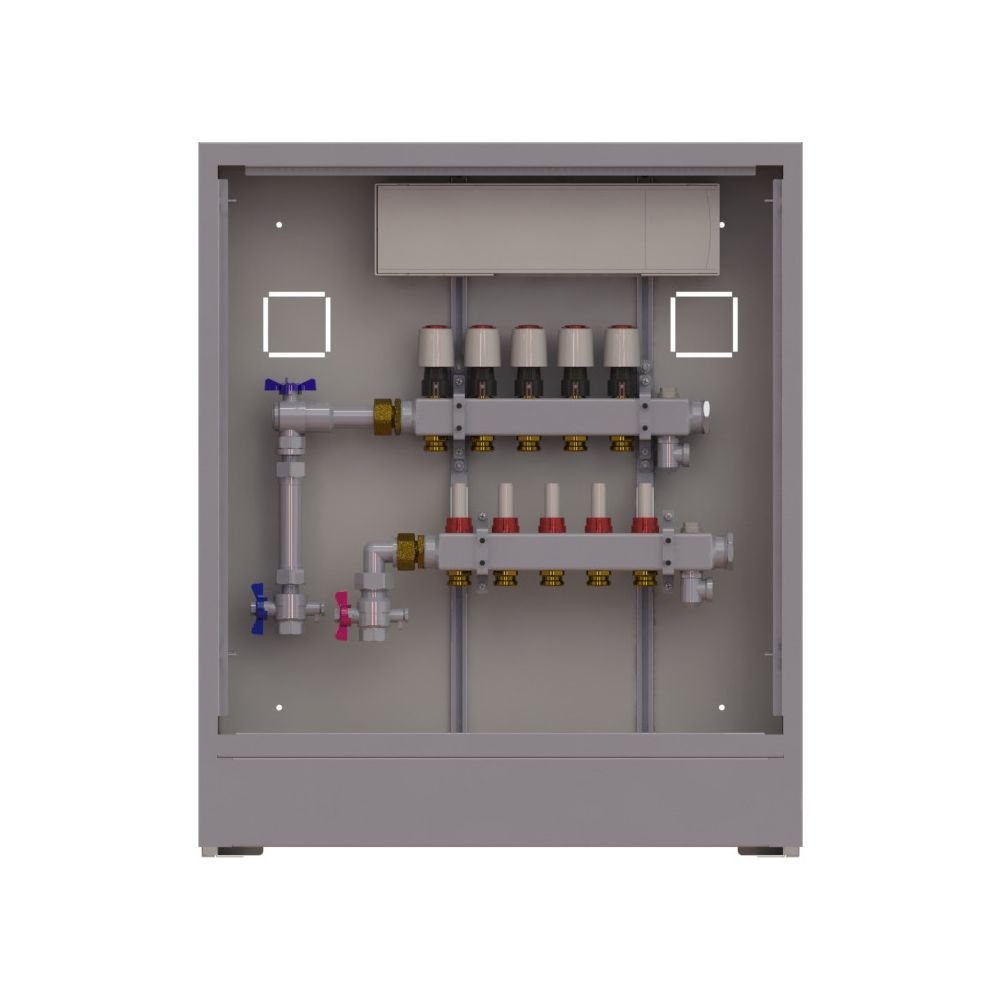

Danfoss Station UnoFloor Basic 5L 5 Heizkreise, links mit WMZ-Set, 230V
Die Danfoss Station UnoFloor Basic 5L ist eine vormontierte Edelstahl-Verteilereinheit für Fußbodenheizungen. Ausgelegt für 5 Heizkreise und den linken Anschluss, umfasst sie ein Wärmemengenzähler-Set (WMZ-Set) sowie eine steckerfertige 230V-Regelung. Die Einheit ist in einem weiß lackierten Unterputzschrank aus Stahlblech untergebracht und ermöglicht eine platzsparende sowie zuverlässige Wärmeverteilung für Unter- oder Aufputzmontage.
Welche Komponenten sind in der Verteilerstation integriert?
Die Station verfügt über einen langlebigen Edelstahl-Heizkreisverteiler Danfoss SSM, ausgestattet mit einer Durchflussanzeige und voreinstellbaren Ventileinsätzen. Die Heizkreisanschlüsse sind als G3/4" Eurokonus ausgeführt. Ein Passstück für den Energiezähleranschluss mit zwei Kugelhähnen zum Absperren erleichtert die Montage und Wartung des Zählers. Der senkrechte Anschluss an Vor- und Rücklauf erfolgt über Innengewinde Rp 3/4" auf der linken Seite des Verteilers. Eine steckerfertig verdrahtete Regelung Danfoss Icon 230V und montierte thermische Stellantriebe Danfoss TWA 230V sind ebenfalls Teil der Einheit.
Welche Vorteile bietet die Danfoss UnoFloor Basic?
Die vormontierte Plug & Play-Konstruktion der UnoFloor Basic ermöglicht eine schnelle und unkomplizierte Installation mit minimalem Risiko von Fehlern. Der Unterputzschrank mit höhenverstellbaren Standfüßen und einer weißen Tür (RAL 9016) sorgt für einen geringen Platzbedarf und reduziert die Installationszeit. Die Einheit ist für eine korrekte Wärmeverteilung auch bei Teillast ausgelegt. Eine manuelle Entlüftung und ein Ablassventil sind integriert, um die Wartung zu erleichtern.
Welche Installationsmöglichkeiten bietet der Verteilerschrank?
Die gesamte Einheit ist in einem Unterputz-Verteilerschrank aus weiß lackiertem Stahlblech (RAL 9016) untergebracht. Dieser Schrank ist für die Unter- oder Aufputzmontage geeignet und verfügt über höhenverstellbare Standfüße. Die Abmessungen des Verteilerschranks betragen eine Tiefe von 110 mm, eine Breite von bis zu 960 mm und eine Höhe von 750 mm.
Technische Daten
- Heizkreise: 5
- Anschlussseite: links
- Heizkreisanschlüsse: G3/4" Eurokonus
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Differenzdruck: 0,6 bar
- Maximaler Betriebsdruck: 6 bar
- Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
- Tiefe Verteilerschrank: 110 mm
- Breite Verteilerschrank: bis 960 mm
- Höhe Verteilerschrank: 750 mm
Die Danfoss Station UnoFloor Basic 5L bietet eine zuverlässige und effiziente Lösung für die Verteilung von Heizwasser in Fußbodenheizungssystemen. Mit ihrer vormontierten Bauweise, den 5 Heizkreisen und der integrierten 230V-Regelung sowie dem WMZ-Set ist sie eine praktische Wahl für eine präzise und energiesparende Wärmeverteilung bei einer maximalen Vorlauftemperatur von 60 °C und einem Betriebsdruck bis 6 bar.
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Serie | Distribution unit UnoFloor |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | UnoFloor basis |
| Hersteller-Artikelnummer | 088X3105 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088X3105 |
| Bauhöhe | 130 |
| Baulänge | 680 |
| Bautiefe | 780 |
| EAN-13 | 5702425243776 |
| Geeignet für Kühlen | nein |
| Gewicht | 18,906 kg |
| Max Arbeitsdruck | 6 |
| Mit Thermometer | nein |
| Mit Umwälzpumpe | ja |
| WEEE-Nr. | 66490570 |
