Danfoss Station UnoFloor Basic 4L 4 Heizkreise, links mit WMZ-Set, 230V
Die Danfoss Station UnoFloor Basic 4L ist eine vormontierte Edelstahl-Verteilerstation für Fußbodenheizungen. Sie ist für vier Heizkreise ausgelegt, verfügt über einen Anschluss auf der linken Seite und ist mit einem WMZ-Set sowie einer 230V-Regelung ausgestattet. Die Einheit ist in einem weiß lackierten Unterputz-Verteilerschrank aus Stahlblech untergebracht und ermöglicht eine einfache Plug & Play-Installation. Sie ist ideal für Fußbodenheizungen in Wohn- und Gewerbegebäuden, bei denen eine platzsparende und zuverlässige Verteilung der Heizkreise erforderlich ist.
Wie ist die Danfoss UnoFloor Basic 4L konstruiert?

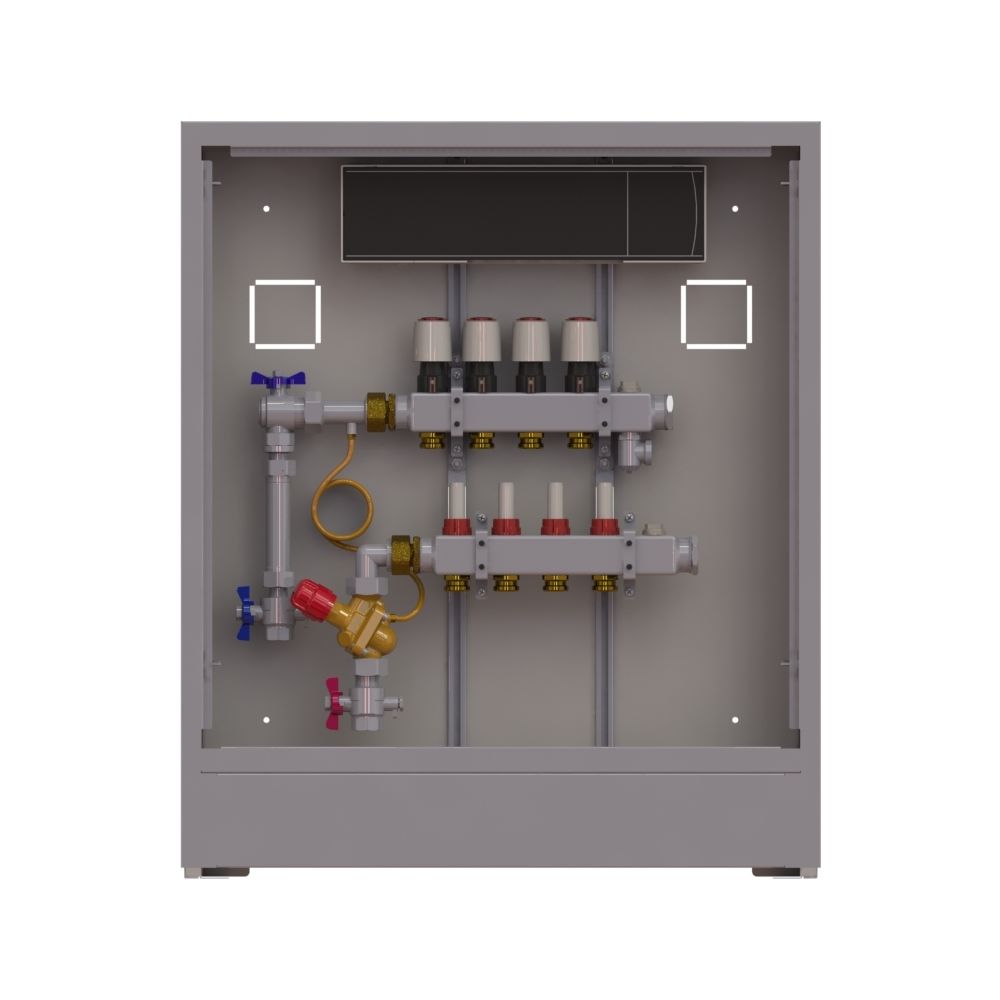

Die Verteilerstation besteht aus einem langlebigen Edelstahl-Heizkreisverteiler Danfoss SSM mit Durchflussanzeige und voreinstellbaren Ventileinsätzen. Die Heizkreisanschlüsse sind als G3/4" Eurokonus ausgeführt. Ein Passstück für den Energiezähleranschluss mit zwei Kugelhähnen zum Absperren für Montage und Wartung ist enthalten. Der senkrechte Anschluss an Vor- und Rücklauf erfolgt über ein Innengewinde Rp 3/4" auf der linken Seite des Verteilers. Die gesamte Einheit ist in einem Unterputzschrank aus Stahlblech mit höhenverstellbaren Standfüßen und einer weißen Tür (RAL 9016) montiert.
Welche Funktionen und Vorteile bietet die Verteilerstation?
Die Danfoss UnoFloor Basic 4L ist als Plug & Play-Konstruktion konzipiert, was eine schnelle und sichere Installation ermöglicht. Die vormontierte Einheit minimiert das Risiko von Installationsfehlern und benötigt nur wenig Platz. Der Unterputzschrank sorgt für ein Minimum an Installationszeit. Die manuelle Entlüftung und das Ablassventil erleichtern die Wartung. Die Basic-Version ist mit einer steckerfertigen 230V-Regelung und thermischen Stellantrieben ausgestattet, was eine korrekte Wärmeverteilung auch bei teilweiser Last sicherstellt.
Welche Regelung ist integriert?
Die Danfoss UnoFloor Basic Station beinhaltet eine steckerfertig verdrahtete Regelung des Typs Danfoss Icon 230V. Ergänzend sind thermische Stellantriebe des Typs Danfoss TWA 230V montiert. Passende Danfoss Icon 230V Raumthermostate sind als Zubehör erhältlich.
Welche Abmessungen hat der Verteilerschrank?
Der Unterputz-Verteilerschrank besteht aus weiß lackiertem Stahlblech (RAL 9016) und ist für die Unter- oder Aufputzmontage geeignet. Er verfügt über höhenverstellbare Standfüße. Die Abmessungen des Verteilerschranks betragen eine Tiefe von 110 mm, eine Höhe von 750 mm und eine Breite von bis zu 960 mm.
Technische Daten
- Anzahl Heizkreise: 4
- Anschlussseite: links
- Maximale Vorlauftemperatur: 60 °C
- Maximaler Differenzdruck: 0,6 bar
- Maximaler Betriebsdruck: 6 bar
- Maximale Kv-Einstellung des Ventils (N): 0,97 m³/h
- Tiefe Verteilerschrank: 110 mm
- Höhe Verteilerschrank: 750 mm
- Breite Verteilerschrank: bis 960 mm
- Spannung: 230 V
Die Danfoss Station UnoFloor Basic 4L bietet eine zuverlässige und platzsparende Lösung für die Verteilung von Fußbodenheizkreisen. Mit vier Heizkreisen, einer maximalen Vorlauftemperatur von 60 °C und einem Betriebsdruck von bis zu 6 bar ermöglicht diese vormontierte Einheit eine einfache Installation und eine präzise Wärmeverteilung. Die kompakte Bauweise im Unterputzschrank und die integrierte 230V-Regelung stellen eine komfortable und effiziente Lösung dar.
Technische Daten
| Hersteller-Warengruppe | Flatstations |
| Hersteller-Serie | Distribution unit UnoFloor |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | UnoFloor basis |
| Hersteller-Artikelnummer | 088X3104 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-088X3104 |
| Bauhöhe | 165 |
| Baulänge | 800 |
| Bautiefe | 640 |
| EAN-13 | 5702425243769 |
| Geeignet für Kühlen | nein |
| Gewicht | 18,4 kg |
| Max Arbeitsdruck | 6 |
| Mit Thermometer | nein |
| Mit Umwälzpumpe | ja |
| WEEE-Nr. | 66490570 |
