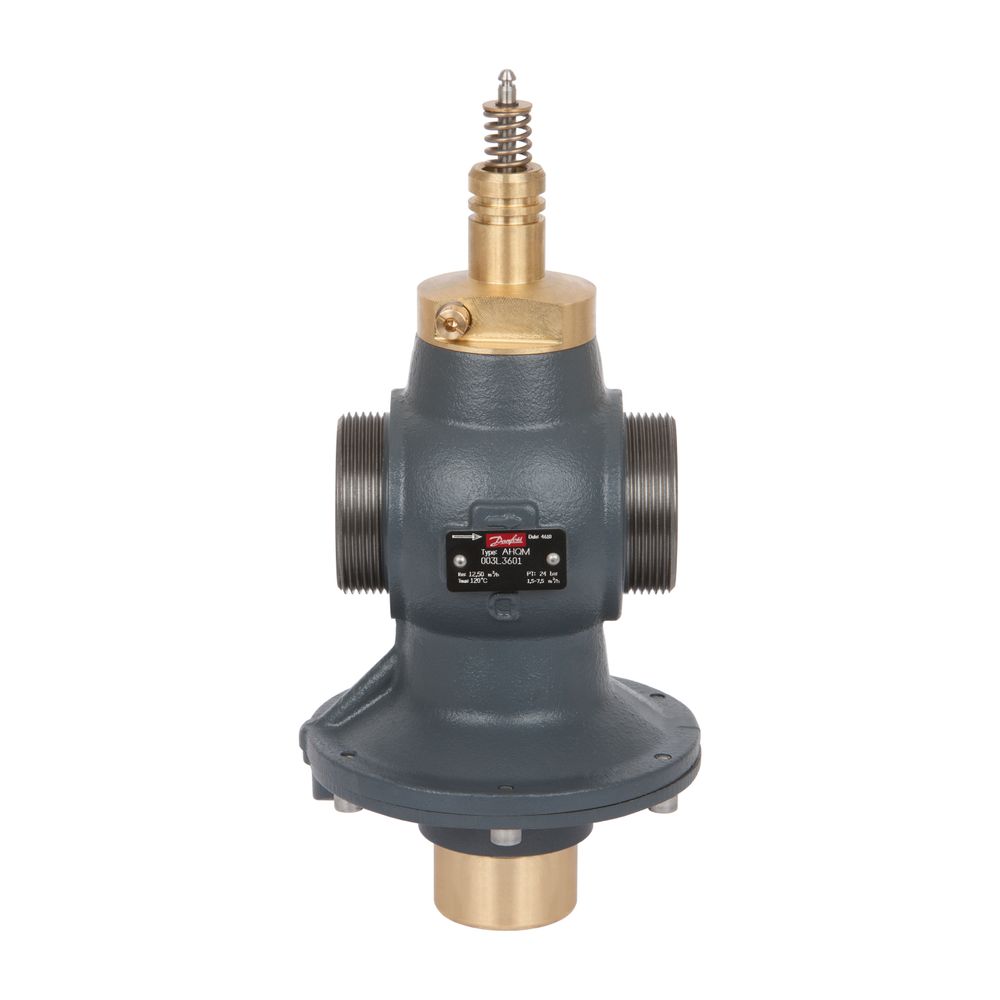

Danfoss Volumenstromregler AHQM DN 40, Kvs 12,5, PN 16

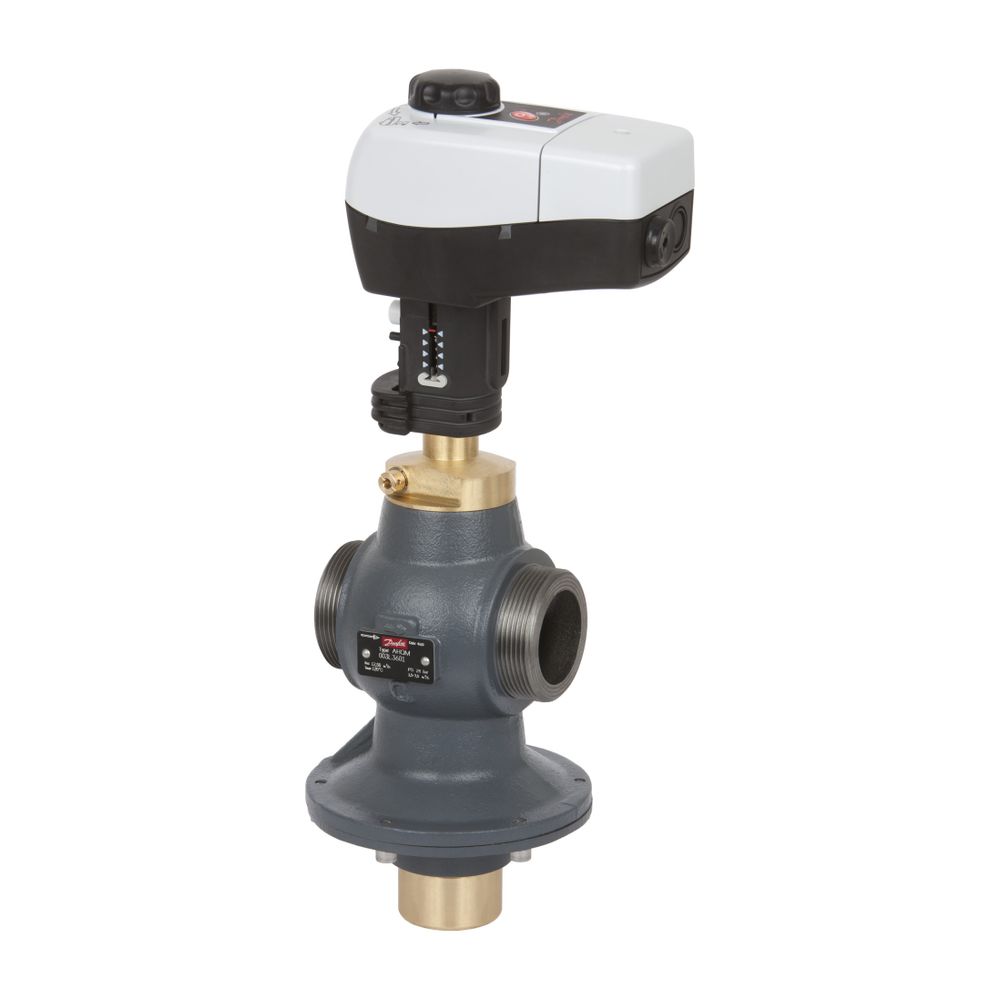

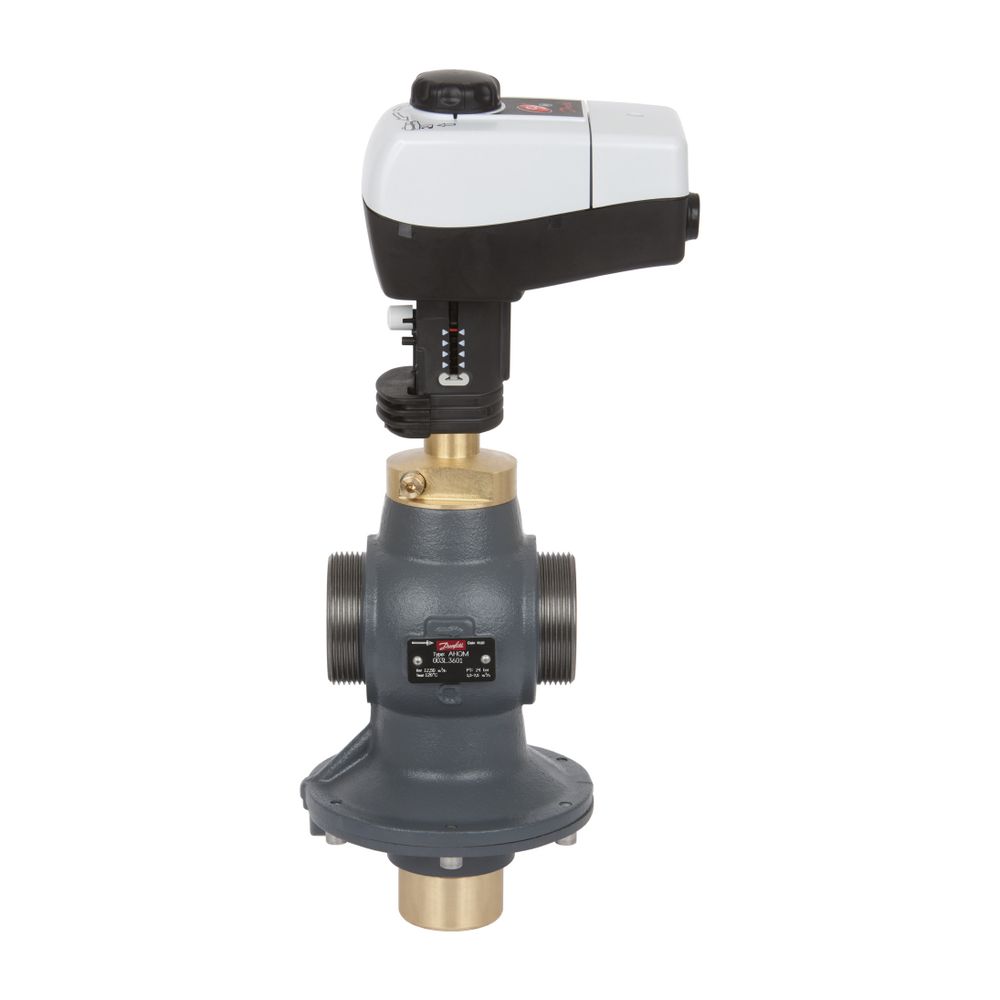

Der Danfoss Volumenstromregler AHQM DN 40 ist ein präzises Regelventil für Warm- und Heißwasseranlagen bis maximal 110 °C. Mit einem Kvs-Wert von 12,5 m³/h und einem Nenndruck von PN 16 ist dieser Regler für den Einsatz im Vor- und Rücklauf konzipiert. Das robuste Gehäuse aus Gusseisen GG-25 (EN-GJL-250) bietet eine langlebige und zuverlässige Funktion in Heizungs- und Fernwärmesystemen und ist für den zusätzlichen Anschluss elektrischer Stellantriebe der Typen AMV(E) 435 und AMV(E) 438SD vorbereitet.
Wie ist der Danfoss Volumenstromregler AHQM konstruiert?
Der Volumenstromregler AHQM verfügt über ein Gehäuse aus hochwertigem Gusseisen GG-25 (EN-GJL-250) mit Außengewindeanschlüssen nach ISO 228/1 (G 2A). Die Ausführung als Membranventil mit linearer Klappencharakteristik ermöglicht eine präzise und stufenlose Durchflussregelung. Die Bauhöhe beträgt 155 und die Hublänge 10.
Für welche Anwendungen ist der Volumenstromregler AHQM geeignet?
Dieser Regler ist speziell für Warm- und Heißwasseranlagen bis zu einer Temperatur von 110 °C ausgelegt und kann sowohl mit Flüssigkeiten als auch mit Glykol betrieben werden. Die Einbauposition ist flexibel im Vor- oder Rücklauf möglich. Er ist für den Anschluss an elektrische Stellantriebe der Typen AMV(E) 435 und AMV(E) 438SD vorgesehen.
Welche technischen Leistungsdaten zeichnen den AHQM aus?
Der Danfoss Volumenstromregler AHQM arbeitet mit einem maximal zulässigen Differenzdruck von 4 bar und einem Wirkdruck von 0,2 bar. Die Nennweite beträgt DN 40 und der Nenndruck PN 16. Der Kvs-Wert liegt bei 12,5 m³/h, und der Durchflusseinstellbereich erstreckt sich von 1,5 bis 7,5 m³/h, was eine flexible Anpassung an unterschiedliche Systemanforderungen ermöglicht.
Technische Daten
- Nennweite: DN 40
- Nenndruck: PN 16
- Kvs-Wert: 12,5 m³/h
- Durchflusseinstellbereich: 1,5 - 7,5 m³/h
- Max. zul. Differenzdruck: 4 bar
- Wirkdruck: 0,2 bar
- Max. Temperatur: 110 °C
- Anschluss: G 2A (nach ISO 228/1)
- Werkstoffgüte: Gusseisen GG 25 (EN-GJL-250)
- Bauhöhe: 155
- Hublänge: 10
Der Danfoss Volumenstromregler AHQM DN 40 bietet eine präzise und zuverlässige Volumenstromregelung für Warm- und Heißwasseranlagen. Seine robuste Bauweise aus Gusseisen, die Eignung für hohe Temperaturen bis 110 °C und der flexible Durchflusseinstellbereich von 1,5 bis 7,5 m³/h machen ihn zu einer effizienten Komponente in komplexen Heizungs- und Fernwärmesystemen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AHQM |
| Hersteller-Artikelnummer | 003L3601 |
| Hersteller | Danfoss |
| Anschlüsse | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003L3601 |
| Ausführung | Membran |
| Bauhöhe | 155 |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 5710104028736 |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Glykol | ja |
| Gewicht | 6,9 kg |
| Hublänge | 10 |
| Klappencharakteristik | linear |
| Max Differenzdruck | 4 |
| Nenndurchmesser | DN 40 |
| Volumenstrom | 7,5 |
| Werkstoffgüte | Gusseisen GG 25 (GJL-250) |
| WEEE-Nr. | 66490570 |
