Beschreibung

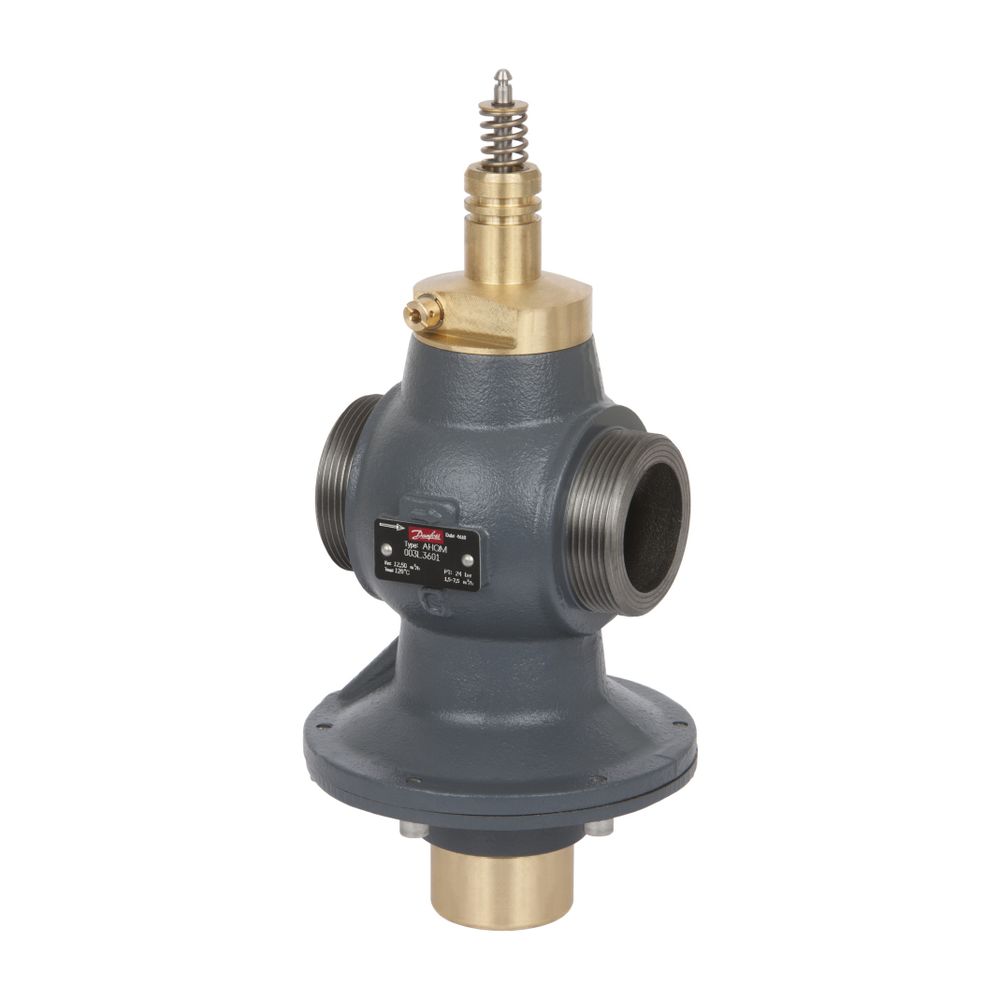

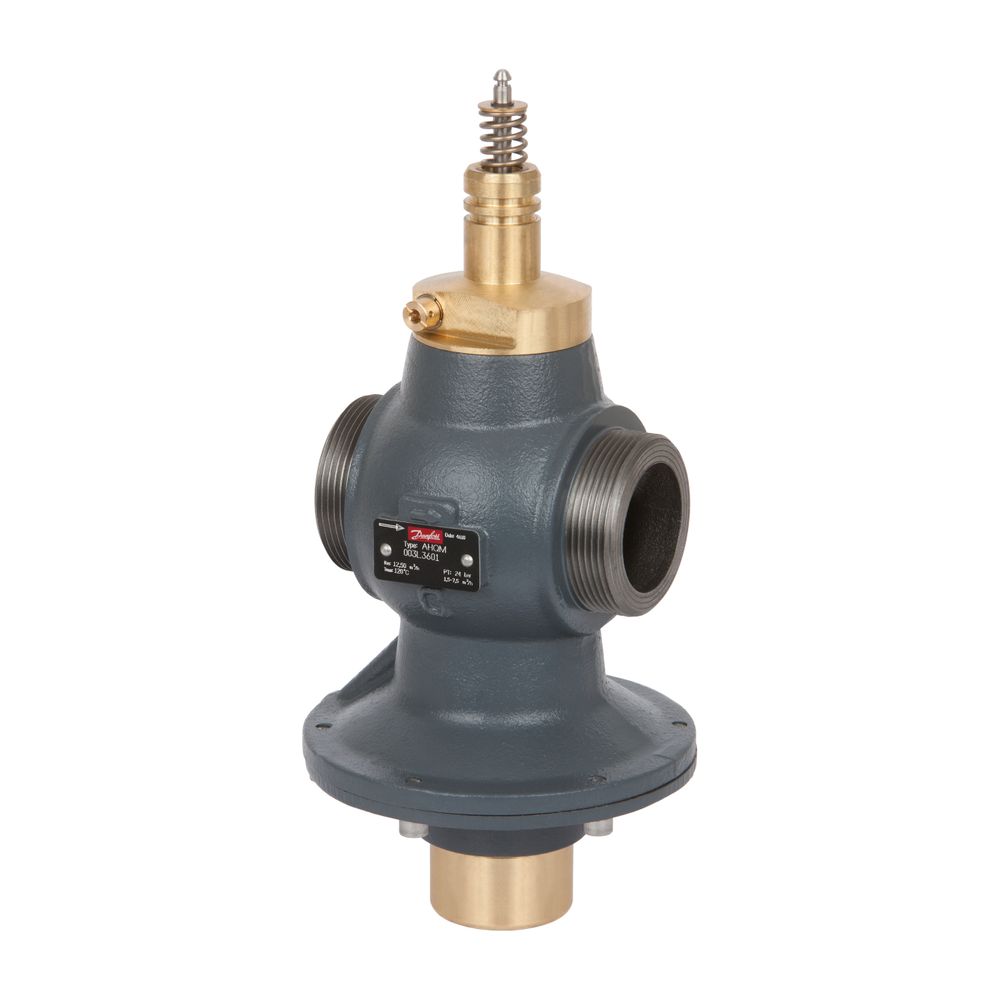

Danfoss Volumenstromregler AHQM DN 32, Kvs 6,3, PN 16
Der Danfoss Volumenstromregler AHQM DN 32 ist ein präzises Regelventil für Warm- und Heißwasseranlagen mit einer maximalen Betriebstemperatur von 120 °C. Das Gerät ist speziell für den Einsatz mit elektrischen Stellantrieben der Typen AMV 130, AMV 130-H und AMV 13 konzipiert und eignet sich für Anwendungen im Vor- und Rücklauf. Mit einem Kvs-Wert von 6,3 m³/h und einem Durchflusseinstellbereich von 0,65 bis 3,4 m³/h bietet der Regler eine zuverlässige Volumenstromregelung bei einem Nenndruck von PN 16.
Wie ist der Volumenstromregler konstruiert und welche Materialien werden verwendet?
Der Volumenstromregler AHQM verfügt über ein Gehäuse aus entzinkungsfreiem Messing (CuZn36Pb2As, CW602N), das eine hohe Beständigkeit gegenüber Warm- und Heißwasser sicherstellt. Die Ausführung erfolgt als Membranventil mit linearer Klappencharakteristik. Die Anschlüsse sind als metrisches Außengewinde nach ISO 228/1 (G 1 3/4A) ausgeführt, was eine einfache Integration in bestehende Rohrsysteme ermöglicht.
Welche technischen Leistungsmerkmale bietet der AHQM Volumenstromregler?
Der Regler ist für einen maximal zulässigen Differenzdruck von 4 bar ausgelegt und arbeitet mit einem Wirkdruck von 0,14 bar. Die Nennweite beträgt DN 32, passend für Rohrleitungen dieser Dimension. Die Hublänge des Ventils beträgt 5 mm, was eine präzise Einstellung des Volumenstroms erlaubt. Das Gerät ist für den Einsatz mit Flüssigkeiten und Glykol geeignet, was seine Flexibilität in verschiedenen Heizungs- und Fernwärmeanwendungen erhöht.
Wie erfolgt die Installation und welche Einbaupositionen sind möglich?
Der Volumenstromregler ist für die Montage im Vor- oder Rücklauf von Heizungsanlagen vorgesehen. Die Installation erfolgt über das Außengewinde, wodurch kein spezielles Werkzeug oder besondere Verarbeitungstechniken erforderlich sind. Die kompakte Bauhöhe von 103 mm unterstützt eine platzsparende Integration in das Rohrsystem.
Technische Daten
- Nennweite: DN 32
- Nenndruck: PN 16
- Kvs-Wert: 6,3 m³/h
- Durchflusseinstellbereich: 0,65 bis 3,4 m³/h
- Maximaler Differenzdruck: 4 bar
- Wirkdruck: 0,14 bar
- Max. Betriebstemperatur: 120 °C
- Anschluss: Außengewinde G 1 3/4A
- Bauhöhe: 103 mm
- Werkstoff Gehäuse: CuZn36Pb2As (CW602N)
Der Danfoss Volumenstromregler AHQM DN 32 bietet eine präzise und zuverlässige Volumenstromregelung für Warm- und Heißwasseranlagen bis 120 °C. Mit seinem robusten Messinggehäuse, der einfachen Montage und der Kompatibilität zu gängigen elektrischen Stellantrieben ist er eine flexible Lösung für den Einsatz in Heizungs- und Fernwärmesystemen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AHQM |
| Hersteller-Artikelnummer | 003L3597 |
| Hersteller | Danfoss |
| Anschlüsse | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003L3597 |
| Ausführung | Membran |
| Bauhöhe | 103 |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 5702421560730 |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Glykol | ja |
| Gewicht | 2,336 kg |
| Hublänge | 5 |
| Klappencharakteristik | linear |
| Max Differenzdruck | 4 |
| Nenndurchmesser | DN 32 |
| Volumenstrom | 3,4 |
| Werkstoffgüte | CuZn36Pb2As (CW602N) |
| WEEE-Nr. | 66490570 |
