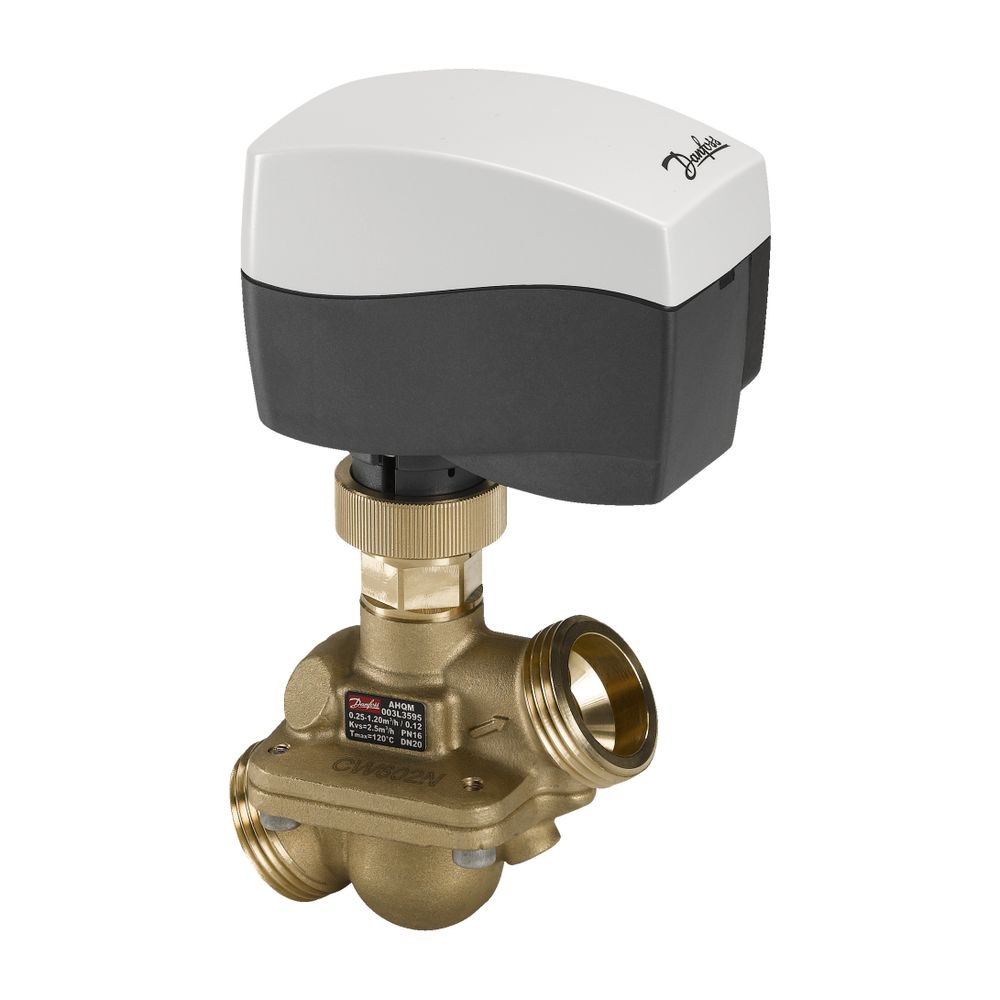

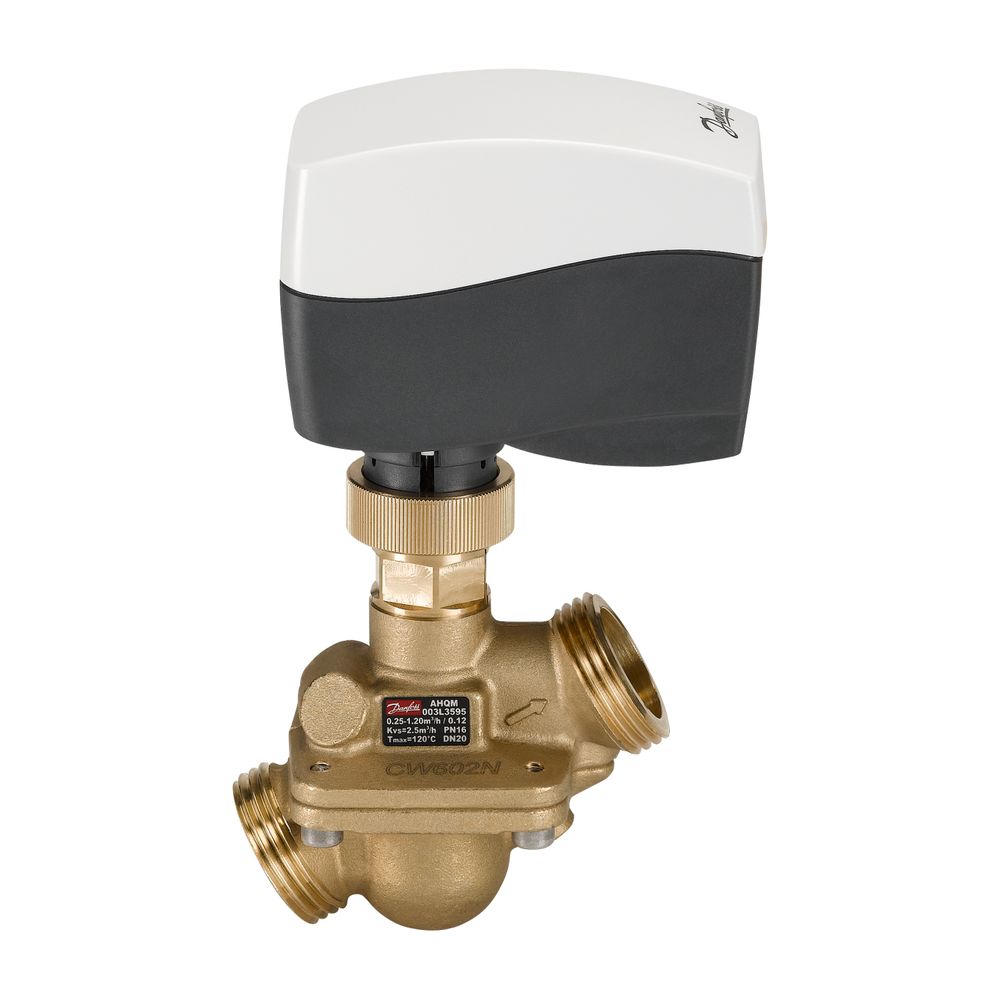

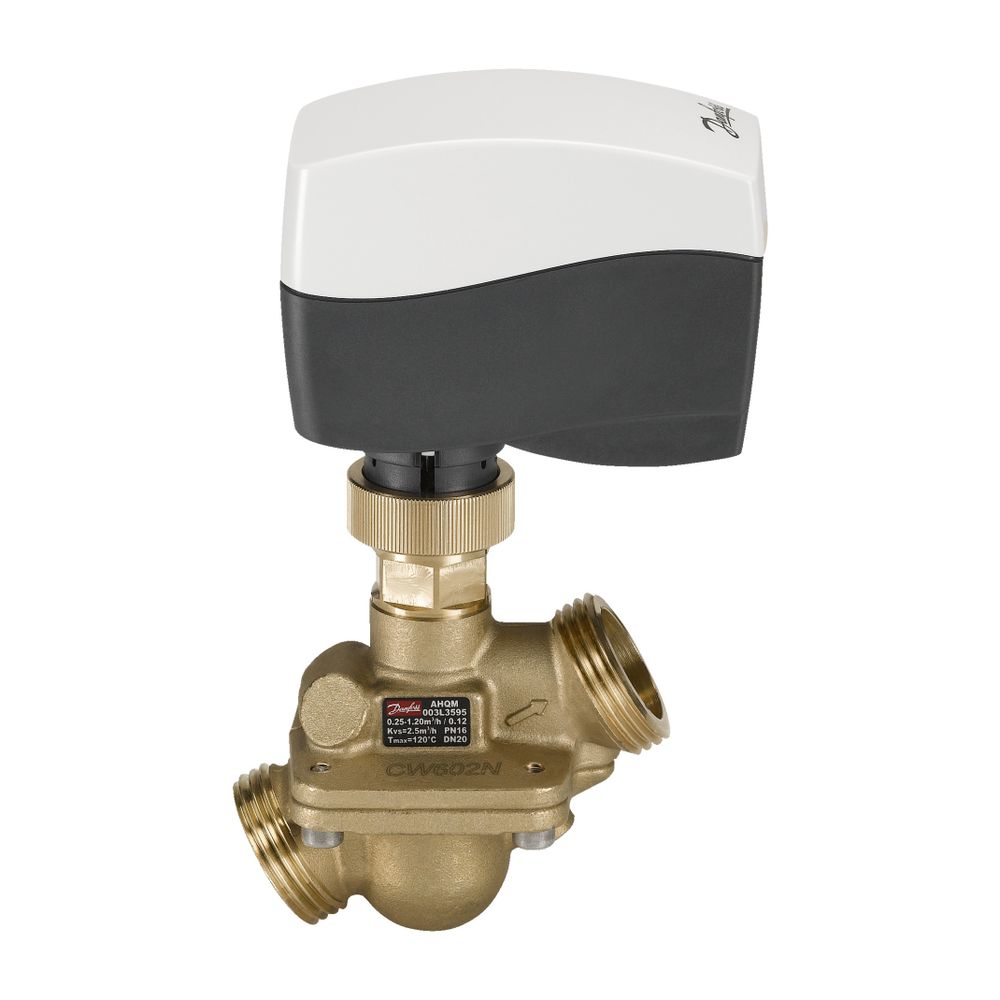

Danfoss Volumenstromregler AHQM DN 20, Kvs 2,5, PN 16

Der Danfoss Volumenstromregler AHQM DN 20 ist eine präzise Komponente für Warm- und Heißwasseranlagen bis zu 120 °C. Er ist für den Einsatz in Heizungs- und Fernwärmesystemen konzipiert und ermöglicht eine zuverlässige Durchflussregelung im Vor- und Rücklauf. Mit einem Kvs-Wert von 2,5 m³/h und einem Nenndruck von PN 16 bietet dieser Regler eine effiziente Lösung für die Volumenstromregelung. Er ist zudem für den Anschluss an elektrische Stellantriebe der Typen AMV 130, AMV 130-H und AMV 13 vorbereitet.

Welche Materialien und Bauweise zeichnen den Regler aus?

Das Gehäuse des Volumenstromreglers AHQM besteht aus entzinkungsfreiem Messing, was eine hohe Beständigkeit gegenüber Korrosion sicherstellt. Die Ausführung erfolgt als Membranventil mit einem Außengewindeanschluss G 1 A nach ISO 228/1. Der Ventilkörper ist aus Gusseisen GG 25 (GJL-250) gefertigt, was für eine robuste und langlebige Konstruktion sorgt. Die Bauhöhe beträgt 99 mm und die Hublänge 5 mm.

Für welche Anwendungen ist der Danfoss AHQM geeignet und wie funktioniert er?

Der Regler ist speziell für Warm- und Heißwasseranlagen bis 120 °C ausgelegt und kann auch in Systemen mit Glykol eingesetzt werden. Er eignet sich für Flüssigkeiten allgemein und ist für die Einbauposition im Vor- oder Rücklauf vorgesehen. Der Durchflusseinstellbereich liegt zwischen 0,25 und 1,2 m³/h, wobei die lineare Klappencharakteristik eine präzise Steuerung des Volumenstroms ermöglicht. Der maximale zulässige Differenzdruck beträgt 4 bar bei einem Wirkdruck von 0,12 bar. Die Nennweite ist DN 20.

Welche Stellantriebe sind kompatibel und wie erfolgt die Installation?

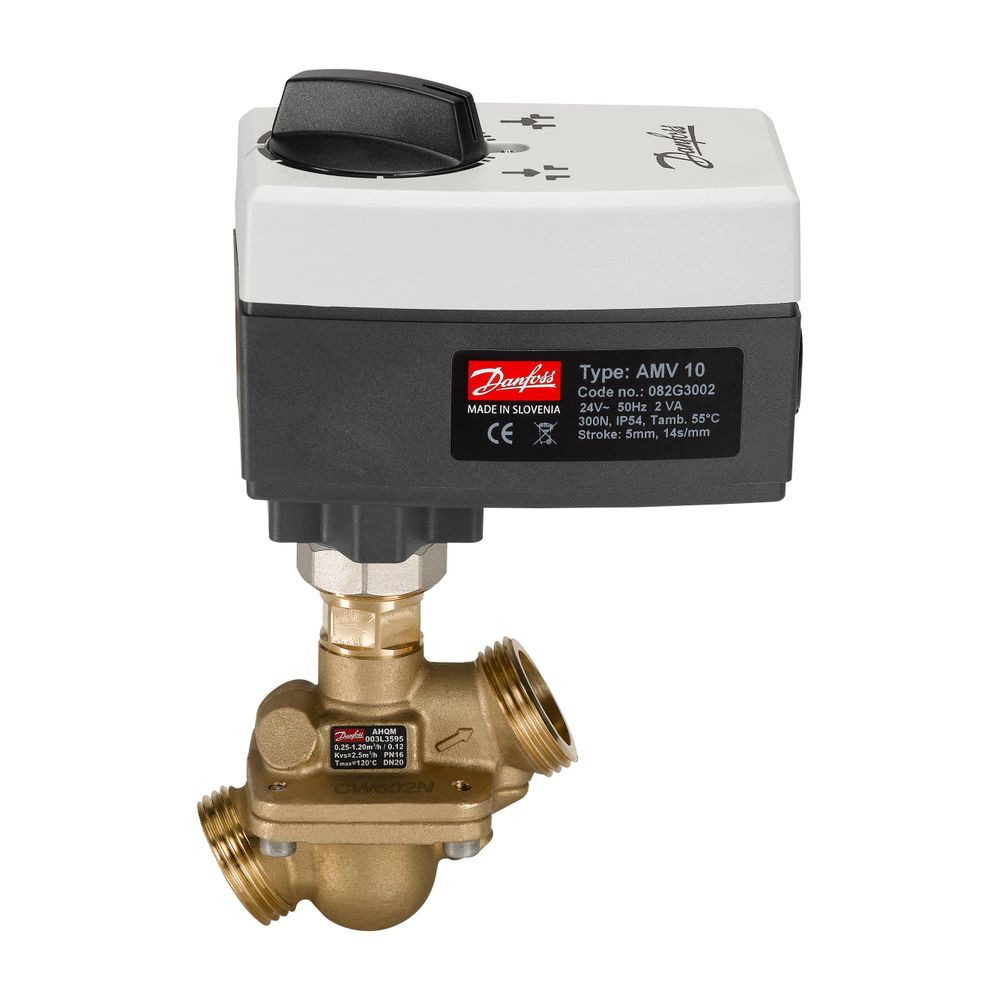

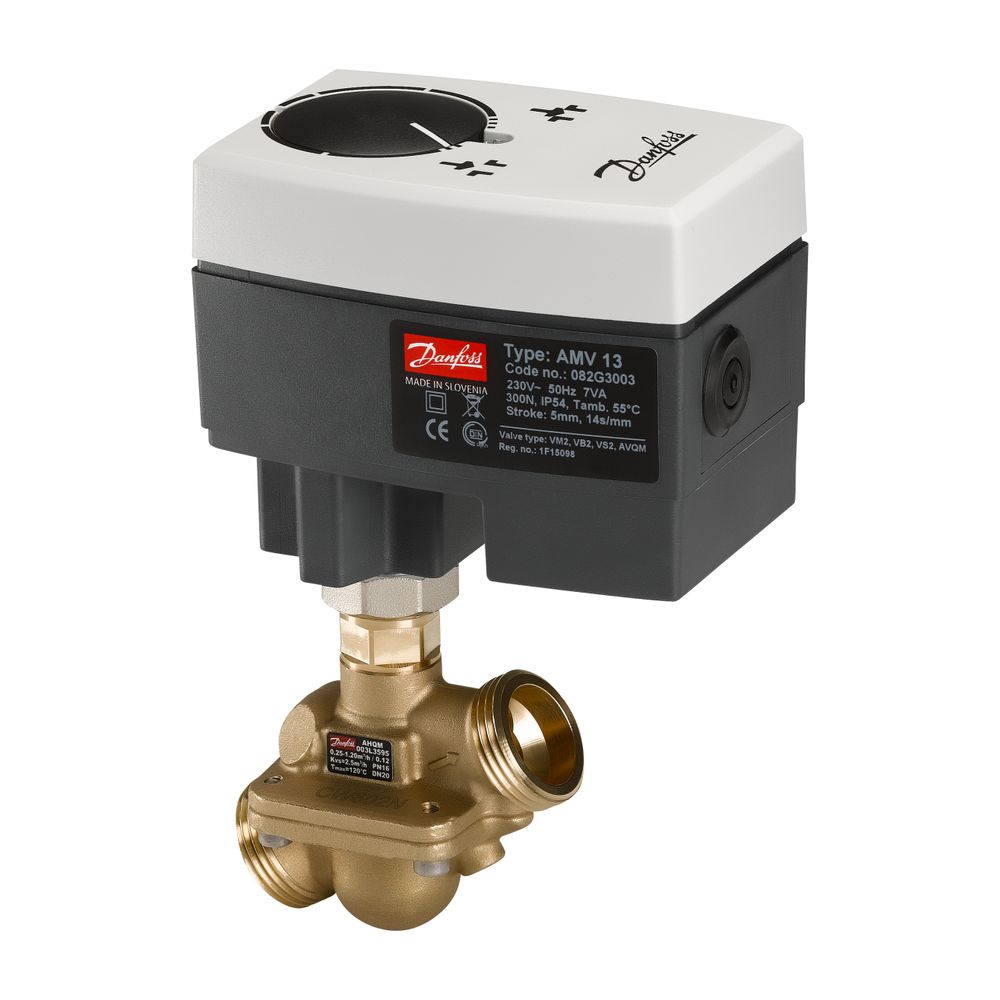

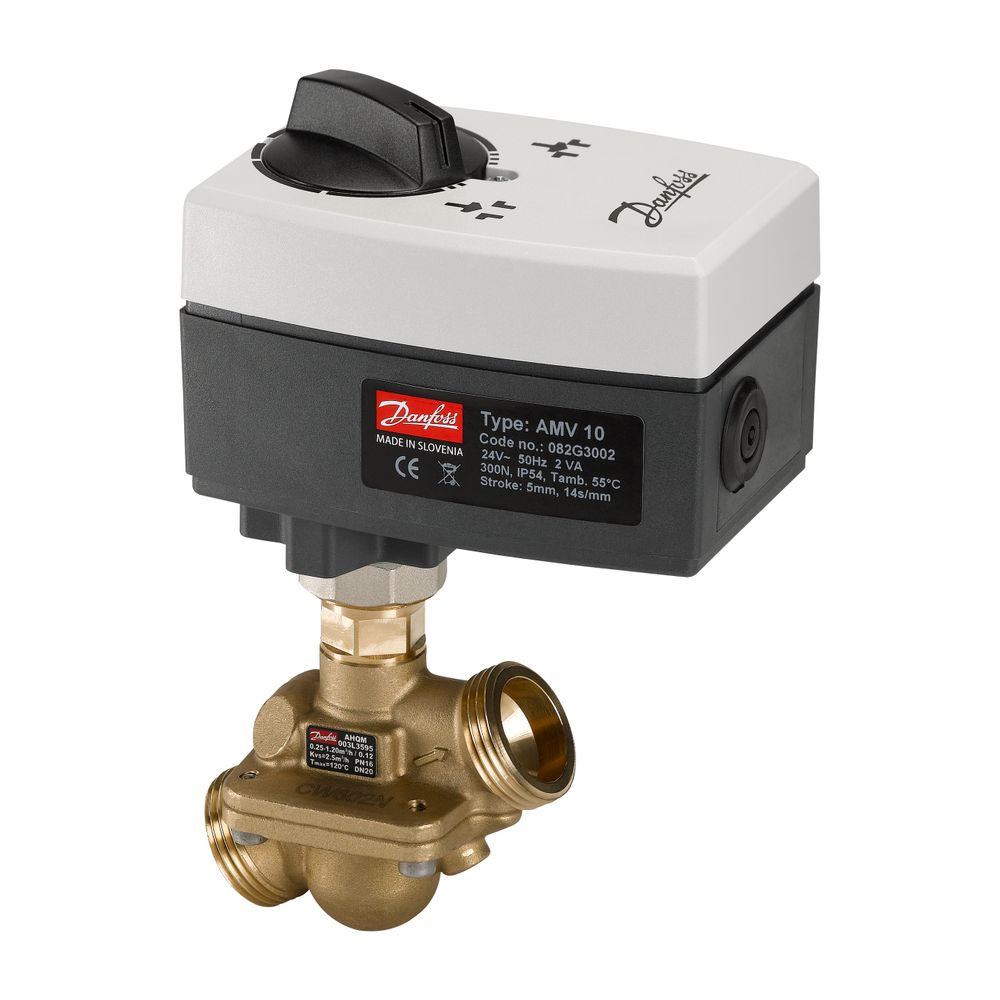

Der Danfoss Volumenstromregler AHQM ist für die Kombination mit den elektrischen Stellantrieben der Typen AMV 130, AMV 130-H und AMV 13 konzipiert. Dies ermöglicht eine automatisierte und effiziente Regelung. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich, was die Montage vereinfacht.

Technische Daten

• Nennweite: DN 20
• Nenndruck: PN 16
• Kvs-Wert: 2,5 m³/h
• Durchflusseinstellbereich: 0,25-1,2 m³/h
• Max. Differenzdruck: 4 bar
• Wirkdruck: 0,12 bar
• Max. Temperatur: 120 °C
• Anschluss: Außengewinde G 1 A (ISO 228/1)
• Bauhöhe: 99 mm
• Hublänge: 5 mm
• Werkstoff Gehäuse: entzinkungsfreies Messing
• Werkstoff Ventilkörper: Gusseisen GG 25 (GJL-250)
• Klappencharakteristik: linear

Der Danfoss Volumenstromregler AHQM DN 20 bietet eine zuverlässige und präzise Lösung für die Volumenstromregelung in Warm- und Heißwasseranlagen bis 120 °C. Seine robuste Bauweise aus entzinkungsfreiem Messing für das Gehäuse und Gusseisen für den Ventilkörper, die Druckstufe PN 16 und der Kvs-Wert von 2,5 m³/h stellen eine hohe Betriebssicherheit und Langlebigkeit sicher. Die Kompatibilität mit elektrischen Stellantrieben ermöglicht eine effiziente und automatisierte Steuerung in verschiedenen Heizungs- und Klimasystemen.
