Beschreibung

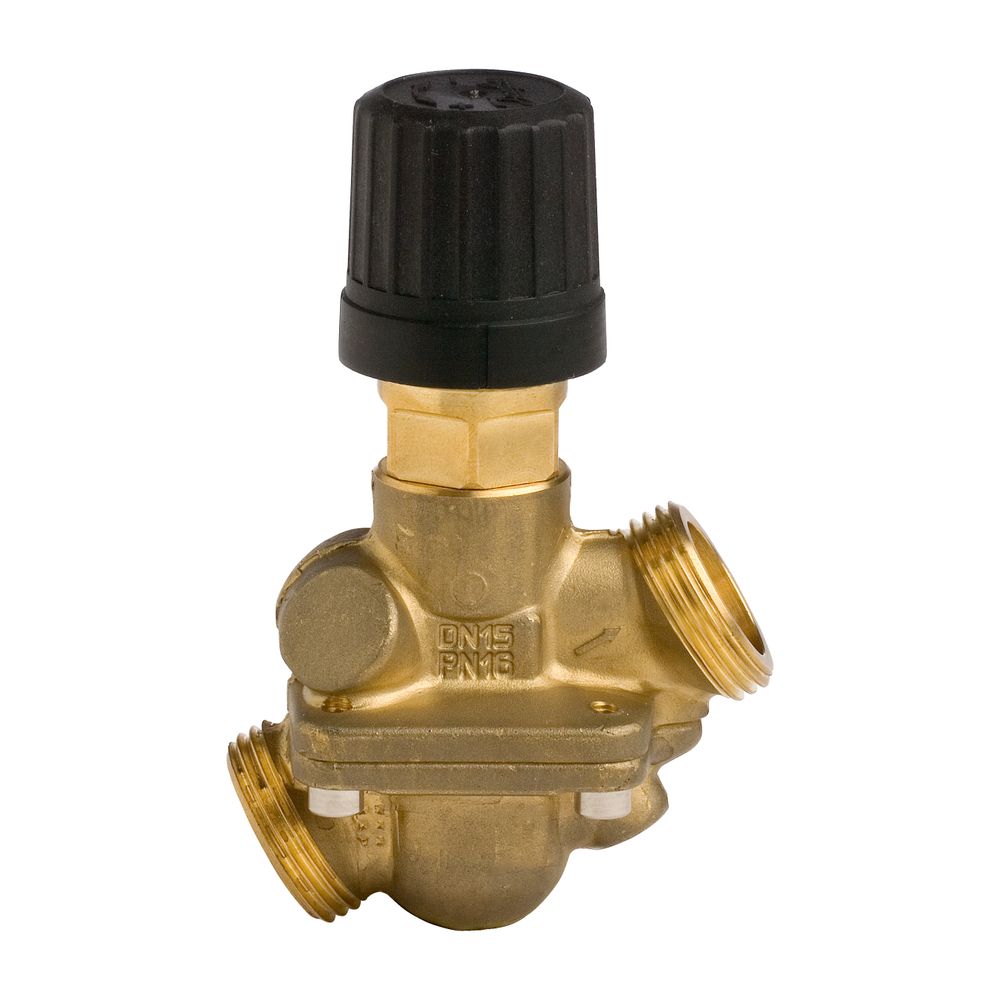

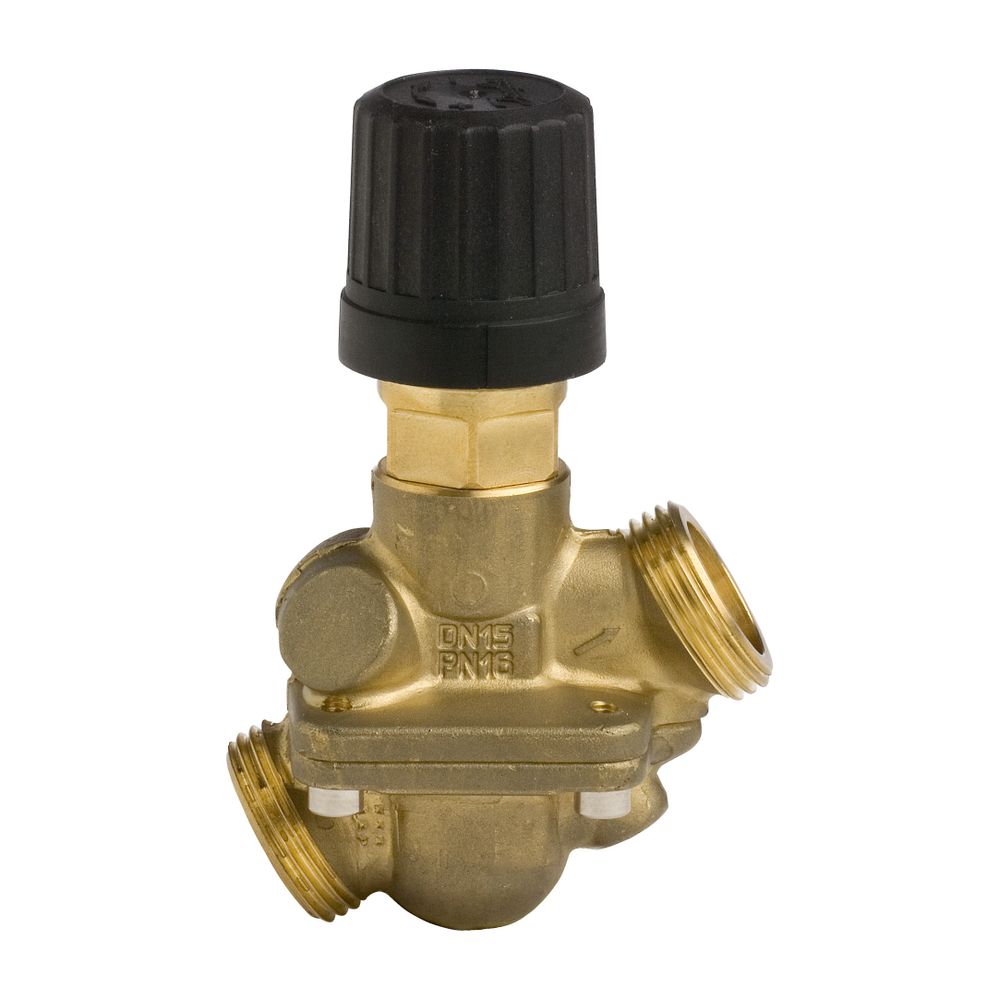

Danfoss Volumenstromregler AHQM DN 15, Kvs 1,6, PN 16
Der Danfoss Volumenstromregler AHQM DN 15 mit einem Kvs-Wert von 1,6 m³/h und einer Druckstufe von PN 16 ist speziell für den präzisen Einsatz in Warm- und Heißwasseranlagen bis maximal 120 °C konzipiert. Das Gehäuse aus entzinkungsfreiem Messing bietet Langlebigkeit und Korrosionsbeständigkeit. Dieser Regler ist ideal für die präzise Durchflussregelung in Heizungs- und Fernwärmesystemen und kann flexibel im Vor- oder Rücklauf installiert werden.
Wie ist der Danfoss Volumenstromregler AHQM konstruiert und welche Materialien werden verwendet?
Der Volumenstromregler AHQM ist mit einer Membranausführung ausgestattet, die eine lineare Klappencharakteristik bietet. Das Gehäuse besteht aus hochwertigem, entzinkungsfreiem Messing der Werkstoffgüte CuZn36Pb2As (CW602N), was eine hohe Langlebigkeit und Korrosionsbeständigkeit sicherstellt. Die Bauhöhe beträgt 100 mm, die Hublänge des Reglers liegt bei 5,5 mm. Diese Konstruktion ermöglicht eine zuverlässige und präzise Regelung des Volumenstroms in Heizungs- und Warmwasseranlagen.
Für welche Anwendungen und Medien ist der AHQM Volumenstromregler geeignet?
Der Regler ist für den Einsatz in Warm- und Heißwasseranlagen bis zu einer maximalen Temperatur von 120 °C konzipiert. Er eignet sich für Flüssigkeiten, einschließlich Glykol, und ist damit vielseitig in verschiedenen Heizungs- und Fernwärmeanwendungen einsetzbar. Die maximale zulässige Differenzdruckbelastung beträgt 4 bar, der Wirkdruck liegt bei 0,12 bar.
Wie erfolgt der Anschluss und die Integration des Volumenstromreglers?
Der AHQM Volumenstromregler verfügt über einen Außengewindeanschluss nach ISO 228/1 in der Größe G 3/4 A. Er ist für die einfache Montage im Vor- oder Rücklauf vorgesehen. Für eine automatisierte Regelung ist der Regler mit einem Anschluss für elektrische Stellantriebe der Typen AMV 130, AMV 130-H und AMV 13 ausgestattet. Die Installation erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge, was die Handhabung vereinfacht.
Technische Daten
- Nennweite: DN 15
- Nenndruck: PN 16
- Kvs-Wert: 1,6 m³/h
- Durchflusseinstellbereich: 0,2-1,0 m³/h
- Max. zul. Differenzdruck: 4 bar
- Wirkdruck: 0,12 bar
- Max. Temperatur: 120 °C
- Anschluss: G 3/4 A
- Werkstoffgüte: CuZn36Pb2As (CW602N)
- Bauhöhe: 100 mm
- Hublänge: 5,5 mm
- Klappencharakteristik: linear
Der Danfoss Volumenstromregler AHQM DN 15 bietet eine präzise und zuverlässige Durchflussregelung für Warm- und Heißwasseranlagen. Seine robuste Bauweise aus entzinkungsfreiem Messing, die Eignung für hohe Temperaturen bis 120 °C und die Kompatibilität mit elektrischen Stellantrieben machen ihn zu einer effizienten Lösung für anspruchsvolle Heizungs- und Fernwärmeanwendungen. Mit einem Kvs-Wert von 1,6 m³/h und einem Nenndruck von PN 16 ist er eine langlebige Komponente für die moderne Haustechnik.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AHQM |
| Hersteller-Artikelnummer | 003L3594 |
| Hersteller | Danfoss |
| Anschlüsse | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003L3594 |
| Ausführung | Membran |
| Bauhöhe | 100 |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 5702421560679 |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Glykol | ja |
| Gewicht | 0,472 kg |
| Hublänge | 5,5 |
| Klappencharakteristik | linear |
| Max Differenzdruck | 4 |
| Nenndurchmesser | DN 15 |
| Volumenstrom | 1 |
| Werkstoffgüte | CuZn36Pb2As (CW602N) |
| WEEE-Nr. | 66490570 |
