BWT Mineralstoff-Dosiergerät Medotronic F 30, DN 50, 0,1-30m3/h, PN 10, 240mm, DVGW-geprüft, 17034

Das BWT Medo tronic Dosiergerät F 30 01 ist ein elektronisch gesteuertes Mineralstoff-Dosiergerät, das für den Schutz vor Kalk und Korrosion in Trink- und Brauchwasser entwickelt wurde. Es dosiert wasserdurchflussmengenabhängig Mineralstoff-Kombinationen wie Quantophos F und Wirkstoff Cu2 aus einem 20-Liter-Transportgebinde. Mit einem maximalen Volumenstrom von 30 m³/h und einem Nenndruck von 10 bar ist es für den Anschluss an DN 50 Flansche konzipiert.

Wie schützt das Medo tronic Dosiergerät vor Kalk und Korrosion?

Das Dosiergerät ist für die präzise Zugabe von Mineralstoff-Kombinationen wie Quantophos F und Wirkstoff Cu2 in Trink- und Brauchwasser konzipiert. Die Dosierung erfolgt wasserdurchflussmengenabhängig aus einem 20-Liter-Transportgebinde, um einen effektiven Schutz vor Kalkablagerungen und Korrosion in Wasserleitungen und -systemen sicherzustellen.

Welche Komponenten sind im Dosiergerät enthalten?

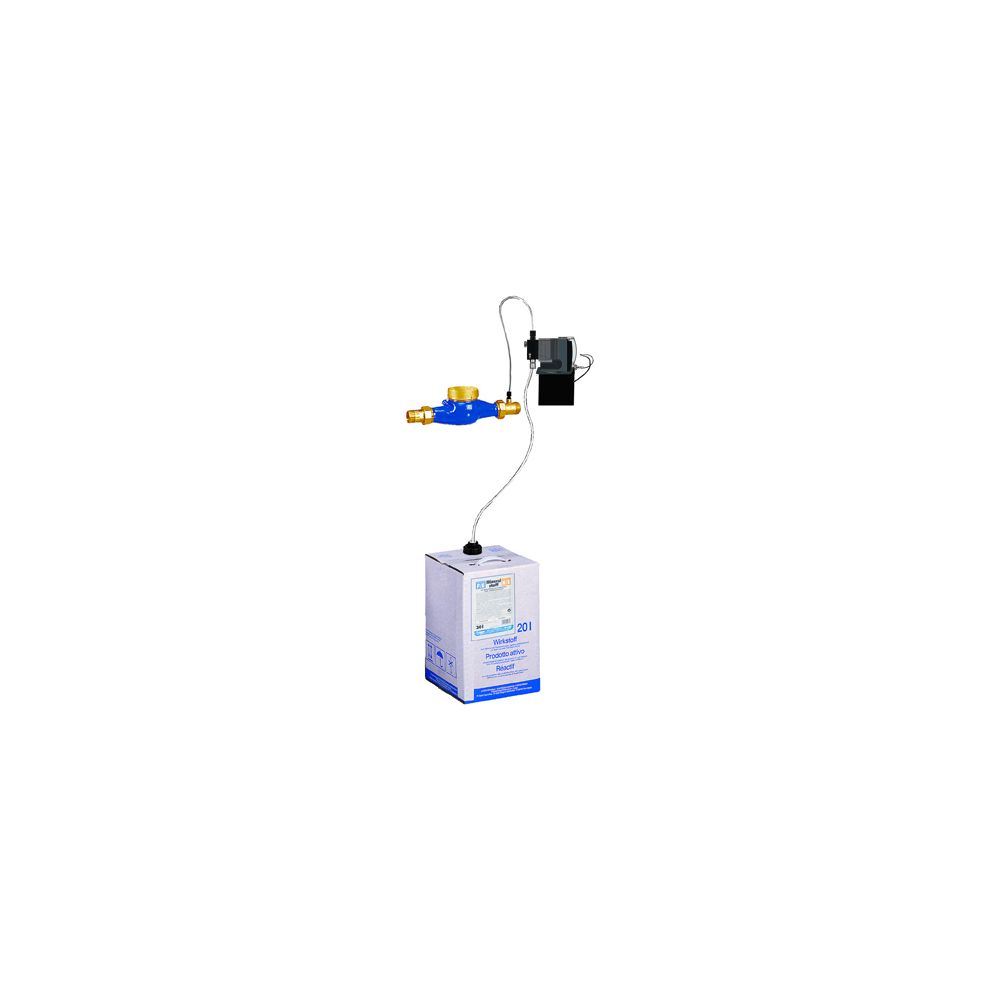

Das System umfasst eine elektronisch gesteuerte Membrandosierpumpe vom Typ Medo II 6 C, eine Wandkonsole und einen Kontaktwasserzähler mit Flanschen nach DIN 2501. Weiterhin sind eine Impfstelle, ein Impulskabel, ein Gebindesaugstück mit Niveauschalter für die Leermeldung sowie ein Y-Stück mit zusätzlicher Sauglanze, Y-Schlauchverbinder und Zusatzschlauch enthalten. Die Membrandosierpumpe verfügt über einen Schritt-Motorantrieb mit Kraftspeicher, ein Pumpengehäuse aus Noryl und einen Pumpenkopf mit PTFE-kaschierter Elastomermembran mit Gewebeeinlage und EPDM O-Ring.

Welche Funktionen bietet die Dosierpumpe des Medo tronic F 30?

Die Dosierpumpe ist durch einen Code programmierbar und ermöglicht dank eines volumenmaximierten Saughubs die problemlose Dosierung von ausgasenden Medien. Eine optische Dosieranzeige über LED informiert über den Betriebszustand. Das Gerät verfügt über eine automatische Pumpenabschaltung bei Betriebsüberdruck und unzulässiger Dauerdosierung. Anschlüsse für Leermeldung und Trockenlaufschutz sind vorhanden, inklusive optischer Anzeige (rote LED) und potentialfreiem Kontakt für Leermeldung und Sammelstörmeldung. Das Störmeldekabel Nr. 57914 muss hierfür separat bestellt werden.

Wie wird das Dosiergerät angeschlossen und montiert?

Das Gerät besitzt Flanschanschlüsse mit einer Anschlussnennweite von DN 50 sowohl an der Einlass- als auch an der Auslassseite. Die Montage erfolgt an einer Wandkonsole. Die empfohlene Ansaughöhe beträgt 1000 mm. Die Schutzart des Geräts ist IP65, was einen Schutz gegen Staub und Strahlwasser bietet.

Technische Daten

• Anschlussnennweite: DN 50
• Arbeitsbereich Volumenstrom: 0,1-30 m³/h
• Nenndruck: 10 bar
• Druckverlust: 0,8 bar
• Dosiermenge (werkseitig): 100 cm³/m³
• Temperatur Wasser/Umgebung: 30 °C / 40 °C
• Netzanschluss: 30/50 V/Hz
• Schutzart: IP65
• Anschlussleistung: 0,020 kW
• Baulänge: 240 mm

Das BWT Medo tronic Dosiergerät F 30 01 bietet eine präzise und sichere Dosierung von Mineralstoffen in Trink- und Brauchwasser. Mit seiner elektronischen Steuerung, dem integrierten Trockenlaufschutz und der robusten Bauweise ist es für den zuverlässigen Einsatz in der Wasseraufbereitung geeignet. Die technischen Eigenschaften wie der maximale Volumenstrom von 30 m³/h und der Nenndruck von 10 bar unterstützen eine flexible Anwendung in verschiedenen Anlagen.
