BWT Dosieranlage Medotronic P 20, DN 40 x R 1/2", 0,1-20m3/h, PN 10, 438mm, 17012

Die BWT Medo tronic Dosieranlage P 20 ist eine elektronisch gesteuerte Dosierstation zur mengenabhängigen Dosierung von Mineralstoff-Kombinationen wie QUANTOPHOS® P und CuP in Trink- und Brauchwasser. Mit einem Arbeitsbereich von 0,1 bis 20 m³/h und einem Nenndruck von 10 bar dient diese Anlage dem Schutz vor Kalk und Korrosion. Die Dosieranlage ist mit einem 60 Liter fassenden Dosierbehälter sowie einer Membrandosierpumpe mit Schrittmotorantrieb ausgestattet und bietet eine präzise Dosierleistung, die über Display und Tastatur stufenlos einstellbar ist.

Welche Funktionen bietet die BWT Medo tronic Dosieranlage?

Die Dosierstation ist speziell für den Schutz vor Kalk und Korrosion in Trink- und Brauchwasser konzipiert. Sie dosiert mengenabhängig Mineralstoff-Kombinationen wie Quantophos P und CuP. Ein integriertes Turbo-Mischsystem sorgt für eine automatische Vermischung im Dosierbehälter, wodurch separate Hand- oder Elektrorührwerke nicht mehr erforderlich sind. Die Dosierleistung der Membrandosierpumpe ist über ein Display und eine Tastatur stufenlos einstellbar, wobei eine optische Dosieranzeige über LED den Betriebszustand visualisiert.

Wie ist die Dosieranlage ausgestattet?

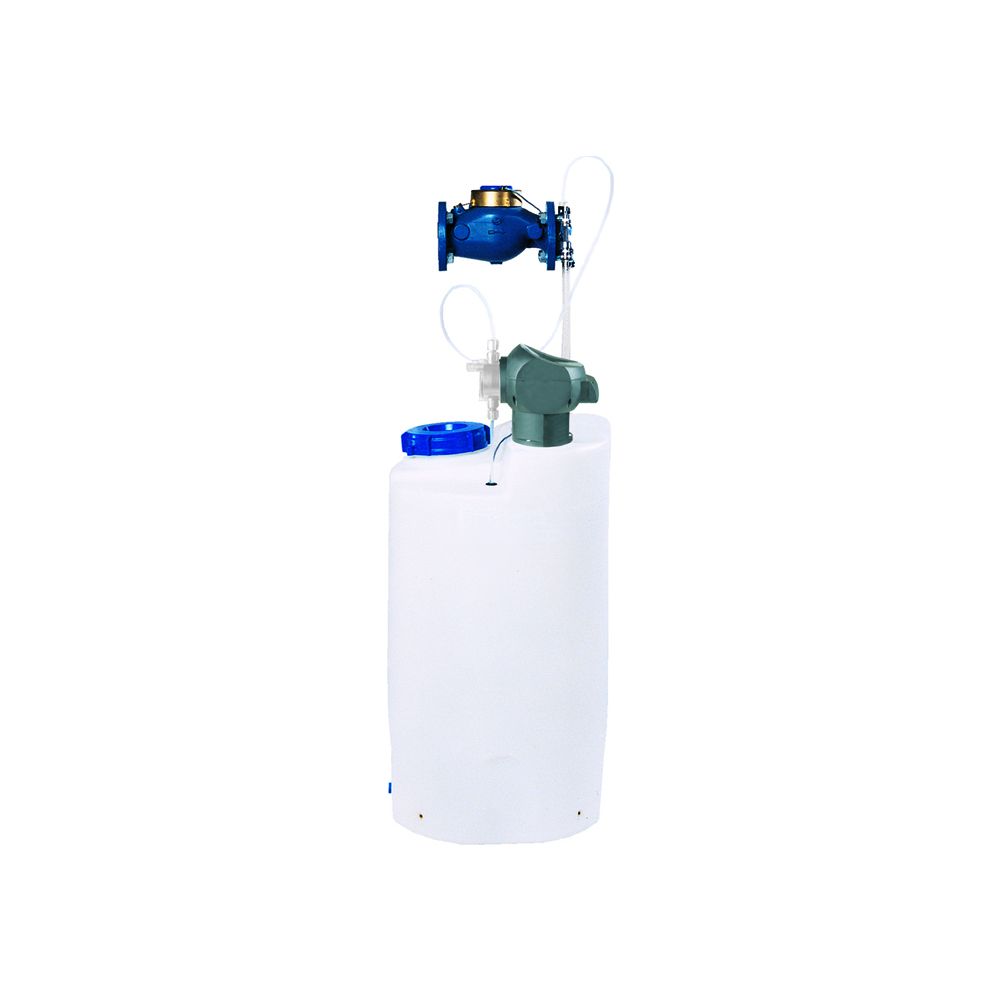

Die Medo tronic P 20 ist eine Dosiertankstation, die komplett mit einem Kontaktwasserzähler inklusive Verschraubungen, einer Impfstelle, einem Befüllhahn und einem Impulskabel geliefert wird. Die elektronisch gesteuerte Membrandosierpumpe verfügt über einen Schrittmotorantrieb und einen Kraftspeicher. Der Dosierbehälter ist mit einer automatischen Vermischung und einer eingebauten Sauglanze mit Leermeldekabel sowie einer Saugleitung versehen. Die Dosierleitung besteht aus Polytetrafluorethylen (PTFE), einem Material, das für seine chemische Beständigkeit bekannt ist.

Welche Sicherheits- und Überwachungsfunktionen sind integriert?

Die Dosieranlage bietet potentialfreie Kontakte für die Leermeldung und eine Sammelstörungsmeldung, was eine zuverlässige Überwachung ermöglicht. Ein Schutz gegen Trockenlauf ist ebenfalls vorhanden, um die Betriebssicherheit zu erhöhen. Die Dosierpumpe ist für die Behältermontage konzipiert, was eine kompakte und sichere Installation unterstützt. Die Schutzart IP65 bietet einen hohen Schutz gegen Staub und Strahlwasser.

Wie erfolgt der Anschluss und welche Abmessungen sind relevant?

Der Anschluss der Dosieranlage erfolgt über eine Nennweite von DN 40 (AG 1 1/2). Die Pumpe ist für eine Rohrleitungslänge von bis zu 1000 mm ausgelegt. Der Netzanschluss erfolgt mit 230 V bei 50 Hz, wobei die Anschlussleistung 0,020 kW beträgt. Die Baulänge der Dosieranlage beträgt 438 mm. Die Abmessungen von Dosierbehälter und Pumpe zusammen sind 450 mm in der Länge, 450 mm in der Breite und 760 mm in der Höhe. Das Betriebsgewicht liegt bei etwa 66 kg.

Technische Daten

• Arbeitsbereich: 0,1 - 20 m³/h
• Nenndruck (PN): 10 bar
• Druckverlust: 0,8 bar
• Anschlussnennweite: DN 40 (AG 1 1/2)
• Behältervolumen: 60 l
• Schutzart: IP 65
• Netzanschluss: 230/50 V/Hz
• Anschlussleistung: 0,020 kW
• Baulänge: 438 mm
• Betriebsgewicht: ca. 66 kg

Die BWT Medo tronic Dosieranlage P 20 stellt eine präzise und zuverlässige Lösung für den Kalk- und Korrosionsschutz in Wasserinstallationen dar. Mit ihrem Arbeitsbereich von 0,1 bis 20 m³/h, einem Nenndruck von 10 bar und einem robusten Dosierbehältervolumen von 60 Litern ist sie für diverse Anwendungen geeignet. Die stufenlos einstellbare Dosiermenge und die Schutzart IP65 tragen zu einem effizienten und sicheren Betrieb bei.

Lieferumfang

• 1x BWT Medo tronic Dosieranlage P 20
• 1x Kontaktwasserzähler mit Verschraubungen
• 1x Impfstelle
• 1x Befüllhahn
• 1x Impulskabel
• 1x Dosier- und Ansaugleitung
• 1x PTFE-Dosierleitung
