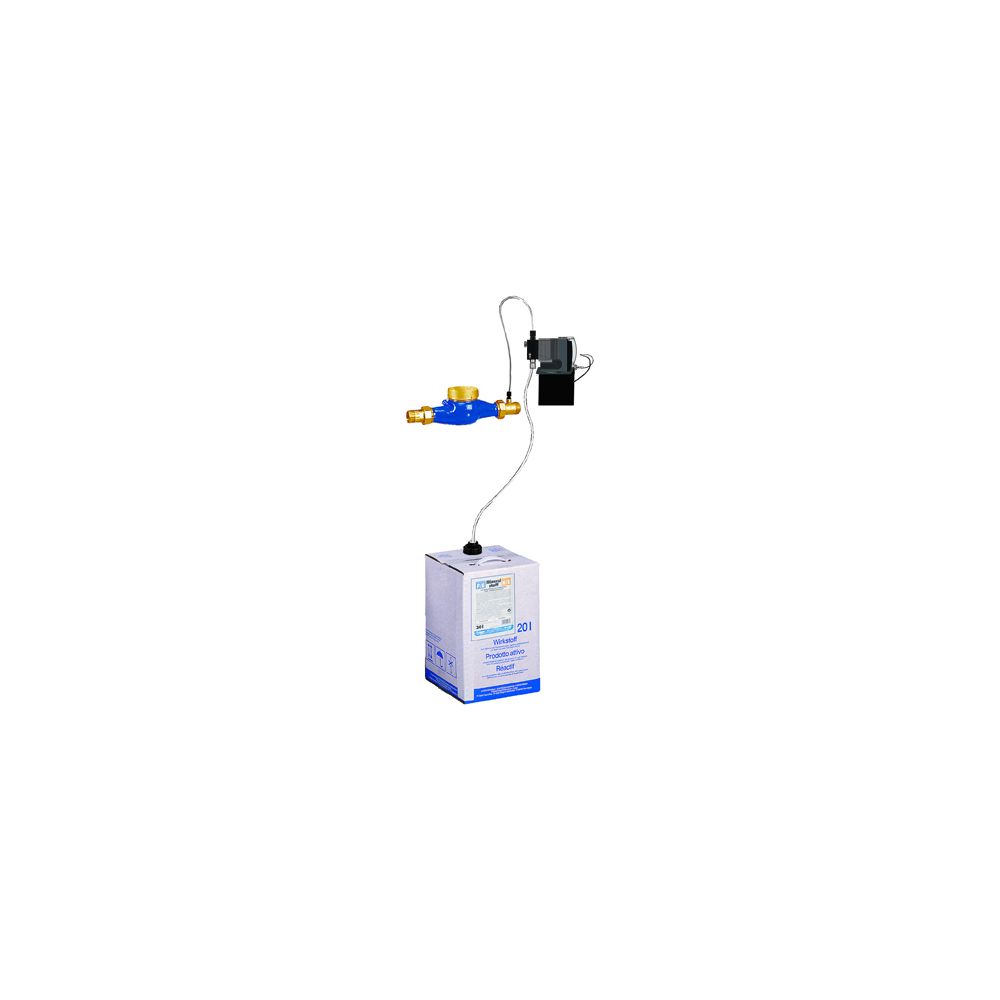

BWT Mineralstoff-Dosiergerät Medotronic F 10, DN 25, 0,03-10m3/h, PN 10, 378mm, DVGW-geprüft, 17010

Das BWT Medo tronic Dosiergerät F 10 ist ein elektronisch gesteuertes Mineralstoff-Dosiergerät, das für den Schutz vor Kalk und Korrosion in Trink- und Brauchwasser konzipiert ist. Es arbeitet mit einer wasserdurchflussmengenabhängigen Dosierung und ist für einen Arbeitsbereich von 0,03 bis 10 m³/h sowie einen Nenndruck von 10 bar ausgelegt. Mit einem Anschluss von DN 25 bietet dieses Gerät eine zuverlässige Lösung für die Wasseraufbereitung.

Wofür wird das BWT Medo tronic Dosiergerät F 10 eingesetzt?

Das BWT Medo tronic Dosiergerät F 10 dient der präzisen Dosierung der Mineralstoff-Kombination Quantophos F und des Wirkstoffs Cu2. Diese Kombination wird in Trink- und Brauchwasser eingesetzt, um effektiv vor Kalkablagerungen und Korrosion zu schützen. Die Dosierung erfolgt bedarfsgerecht und wasserdurchflussmengenabhängig aus einem externen 20-Liter-Transportgebinde.

Wie funktioniert die Dosierpumpe des Medotronic F 10?

Das Dosiergerät ist mit einer elektronisch gesteuerten Dosierpumpe vom Typ Medo XG ausgestattet. Diese Membrandosierpumpe verfügt über einen Schritt-Motor-Antrieb und einen Kraftspeicher. Das Pumpengehäuse besteht aus Noryl, während der Pumpenkopf eine PTFE-kaschierte Elastomermembrane mit Gewebeeinlage und einem EPDM O-Ring besitzt. Ein volumenmaximierter Saughub ermöglicht die problemlose Dosierung von ausgasenden Medien. Die Programmierung der Pumpe ist durch einen Code gesichert und entspricht der Norm DIN EN 14812.

Welche Sicherheits- und Überwachungsfunktionen sind integriert?

Das BWT Medo tronic Dosiergerät F 10 bietet umfassende Sicherheits- und Überwachungsfunktionen. Eine optische Dosieranzeige über LED informiert über den Betriebszustand. Bei Betriebsüberdruck oder unzulässiger Dauerdosierung erfolgt eine automatische Pumpenabschaltung. Zudem ist ein Anschluss für Leermeldung und Trockenlaufschutz mit einer optischen Anzeige (rote LED) vorhanden. Ein potentialfreier Kontakt für Leermeldung und Sammelstörmeldung ist ebenfalls integriert.

Wie wird das Dosiergerät installiert und angeschlossen?

Das Gerät wird mit einer Wandkonsole geliefert und verfügt über einen Kontaktwasserzähler mit Anschluss R1 AG (Nenndurchmesser DN 25). Die Dosierleitung ist 1,5 Meter lang, und ein Impulskabel ist ebenfalls enthalten. Die empfohlene Ansaughöhe beträgt 1000 mm. Der Netzanschluss erfolgt mit 230 V bei 50 Hz, die Anschlussleistung beträgt 0,020 kW. Die Schutzart IP65 ermöglicht eine sichere Nutzung in feuchten Umgebungen. Die Baulänge beträgt 378 mm mit Verschraubungen und 260 mm ohne.

Technische Daten

• Arbeitsbereich: 0,03-10 m³/h
• Nenndruck (PN): 10 bar
• Anschlussnennweite: DN 25 (R1 AG)
• Druckverlust: 0,8 bar
• Dosiermenge (werkseitig): 100 cm³/m³
• Temperatur Wasser/Umgebung: 30/40 °C
• Netzanschluss: 230/50 V/Hz
• Schutzart: IP 65
• Anschlussleistung: 0,020 KW
• Betriebsgewicht: ca. 7,5 kg

Das BWT Medo tronic Dosiergerät F 10 bietet eine präzise und zuverlässige Lösung für den Kalk- und Korrosionsschutz in Wasserinstallationen. Mit seinem Arbeitsbereich von 0,03 bis 10 m³/h und einem Nenndruck von 10 bar sorgt es für eine effektive Dosierung. Die integrierten Überwachungsfunktionen und die robuste Bauweise mit Schutzart IP65 stellen einen sicheren und langlebigen Betrieb sicher.

Lieferumfang

• 1x BWT Medo tronic Dosiergerät F 10
• 1x Wandkonsole
• 1x Kontaktwasserzähler (R1 AG)
• 1x Impfstelle
• 1x Dosierleitung 1,5-m
• 1x Impulskabel
• 1x Gebindesaugstück mit Niveauschalter für Leermeldung
