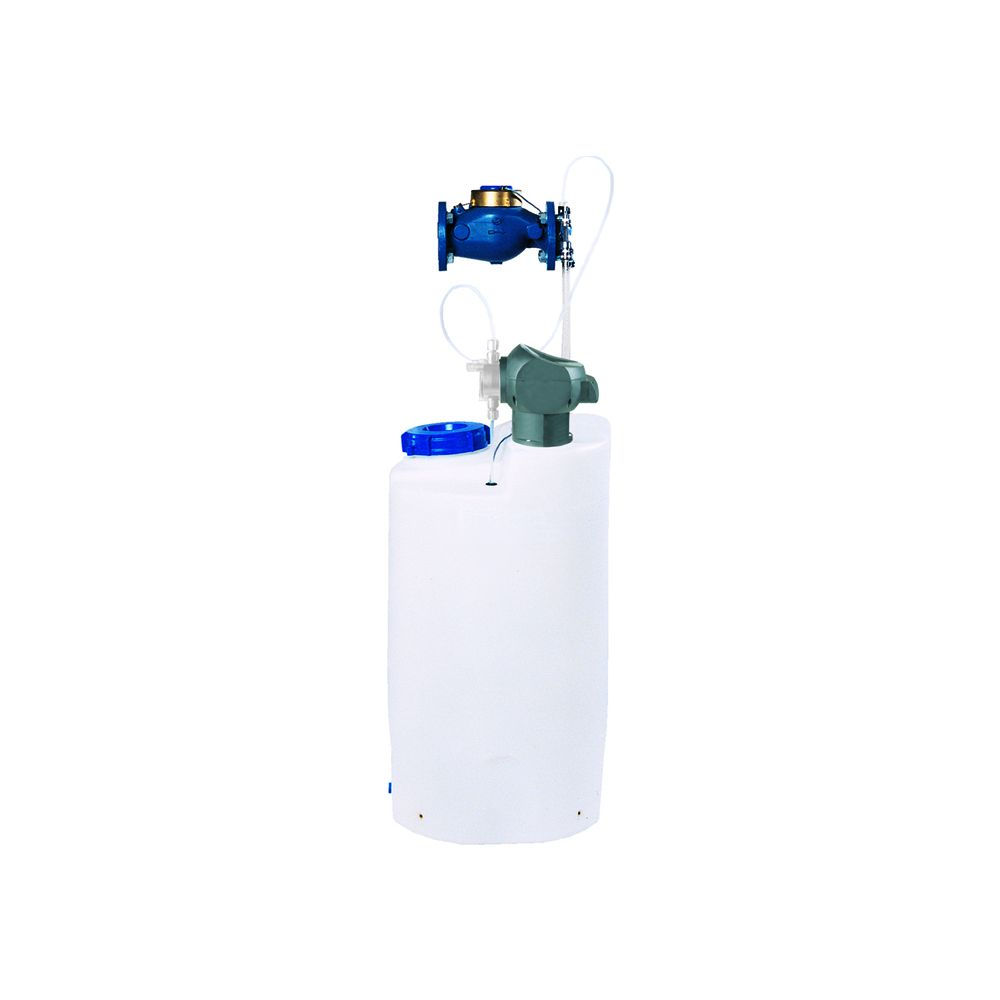

BWT Dosieranlage Medotronic P 110, DN 80, 0,6-75m3/h, PN 10, 225mm, 17014

Die BWT Medo tronic Dosieranlage P 110 ist eine elektronisch gesteuerte Dosierstation zur mengenabhängigen Dosierung von Mineralstoff-Kombinationen wie QUANTOPHOS® P und CuP. Sie ist konzipiert für den Schutz vor Kalk und Korrosion in Trink- und Brauchwasserinstallationen. Mit einem Arbeitsbereich von 0,6 bis 75 m³/h, einem Nenndruck von 10 bar und einer Anschlussnennweite von DN 80 bietet die Anlage eine zuverlässige Lösung für diverse Anwendungen.

Wie funktioniert die BWT Medo tronic P 110?

Die Dosieranlage arbeitet mit einer elektronisch gesteuerten Dosierpumpe, deren Dosiermenge individuell einstellbar ist. Ein integrierter Kontaktwasserzähler mit Flanschen nach DIN 2576 erfasst den Wasserverbrauch, um die Dosierung präzise an den Durchfluss anzupassen. Die Station umfasst eine Impfstelle, einen Befüllhahn sowie ein Impulskabel zur Steuerung. LEDs an der Dosierpumpe informieren über den Betrieb, die Dosierfrequenz sowie Leermeldungen und den Trockenlaufschutz.

Welche Vorteile bietet das Turbo-Mischsystem?

Ein integriertes Turbo-Mischsystem im Dosierbehälter sorgt für eine automatische und homogene Vermischung der Mineralstoff-Kombinationen. Dadurch sind separate Hand- oder Elektrorührwerke nicht mehr erforderlich, was die Installation und den Betrieb vereinfacht. Der Dosierbehälter mit einem Inhalt von 100 Litern ist zudem mit einer eingebauten Sauglanze inklusive Leermeldekabel und einer Saugleitung aus Polytetrafluorethylen (PTFE) ausgestattet, was eine hohe Beständigkeit gegenüber chemischen Einflüssen sicherstellt.

Für welche Anwendungen ist die Dosieranlage geeignet?

Die BWT Medo tronic P 110 ist speziell für die mengenabhängige Dosierung von Mineralstoff-Kombinationen in Trink- und Brauchwasser konzipiert. Sie dient dem effektiven Schutz vor Kalkablagerungen und Korrosion in Wassersystemen. Dies macht sie ideal für den Einsatz in gewerblichen und industriellen Anlagen sowie in größeren Gebäuden mit hohem Wasserverbrauch, wo eine präzise Anpassung an unterschiedliche Durchflussmengen von 0,6 bis 75 m³/h erforderlich ist.

Welche technischen Details sind relevant?

Die Dosieranlage ist für einen Nenndruck von 10 bar ausgelegt und weist einen Druckverlust von 0,8 bar auf. Die werkseitige Einstellung der Dosiermenge beträgt 120 cm³ pro m³ Wasser. Die maximale Temperatur für Wasser liegt bei 30 °C und für die Umgebung bei 40 °C. Der Netzanschluss erfolgt über 230/50 V/Hz mit einer Anschlussleistung von 0,132 kW. Die Schutzart IP64 ermöglicht eine hohe Beständigkeit gegen Staub und Spritzwasser. Die Baulänge beträgt 225 mm, und die Gesamtmaße von Behälter und Pumpe sind 470 x 470 x 1100 mm (L x B x H). Das Betriebsgewicht liegt bei etwa 155 kg.

Technische Daten

• Anschlussnennweite: DN 80
• Arbeitsbereich: 0,6 - 75 m³/h
• Nenndruck (PN): 10 bar
• Druckverlust: 0,8 bar
• Dosierbehälterinhalt: 100 l
• Dosiermenge (werkseitig): 120 cm³/m³
• Netzanschluss: 230/50 V/Hz
• Anschlussleistung: 0,132 kW
• Schutzart: IP 64
• Betriebsgewicht: ca. 155 kg

Die BWT Medo tronic Dosieranlage P 110 stellt eine präzise und effiziente Lösung für den Kalk- und Korrosionsschutz in Wasserinstallationen dar. Mit ihrem Arbeitsbereich von 0,6 bis 75 m³/h, einem 100 Liter Dosierbehälter und der elektronisch gesteuerten Dosierpumpe ermöglicht sie eine zuverlässige und wartungsarme Mineralstoffdosierung.
