Kessel Ferrofix Grundkörper System 125 DN 70, Auslauf senkrecht

Der Kessel Ferrofix Grundkörper System 125 DN 70 mit senkrechtem Auslauf ist eine robuste Lösung für die Punktentwässerung. Gefertigt aus hochwertigem Edelstahl 1.4301 (V2A), ist dieser Grundkörper für den Anschluss an SML-Rohre konzipiert und verfügt über einen herausnehmbaren Geruchsverschluss sowie eine Bauzeitschutzabdeckung. Mit einer Nennweite von DN 70 und einem Außendurchmesser von 78 mm eignet er sich für verschiedene Anwendungen, insbesondere für Betonböden.

Wie ist der Grundkörper Ferrofix konstruiert und welche Materialien werden verwendet?

Der Grundkörper besteht aus rostfreiem Edelstahl (Werkstoff 1.4301, V2A), was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Die Ausführung entspricht dem System 125. Die Abdichtung erfolgt über einen Anschlussrand am Grundkörper, der eine sichere Verbindung zum Aufsatzstück ermöglicht. Mit einem Nettogewicht von 1,06 kg ist der Grundkörper robust und gleichzeitig handhabbar.

Welche Funktionen bieten Geruchsverschluss und Bauzeitschutzabdeckung?

Der Grundkörper ist mit einem herausnehmbaren Geruchsverschluss ausgestattet, der mit einer Sperrwasserhöhe von 50 mm das Eindringen von Gerüchen aus dem Abwassersystem verhindert. Die Bauzeitschutzabdeckung schützt den Ablauf während der Bauphase vor Verschmutzungen und Beschädigungen. Beide Komponenten sind für eine einfache Handhabung ausgelegt und können bei Bedarf problemlos entfernt oder eingesetzt werden.

Für welche Rohranschlüsse und Einsatzbereiche ist der Ferrofix Grundkörper geeignet?

Der senkrechte Auslaufstutzen ist für den Anschluss an SML-Rohre mit einem Außendurchmesser von 78 mm ausgelegt. Der Grundkörper ist für die Verwendung in Betonböden geeignet und erfüllt die Anforderungen der Norm EN 1253-1. Die Zulassungen Z-19.53-2414 und Z-19.17-1719 bestätigen die Eignung für den Einsatz in der Entwässerungstechnik.

Welche Abmessungen und Gewichte sind für den Grundkörper relevant?

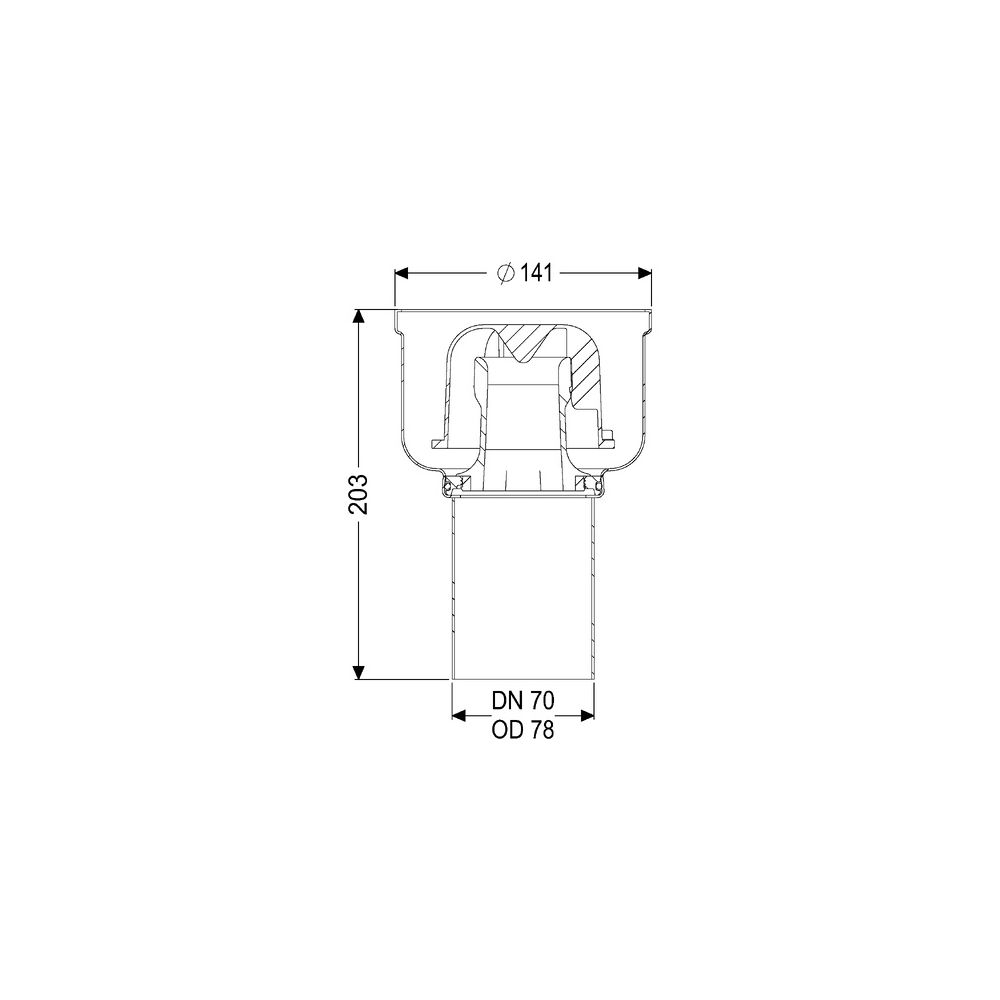

Der Grundkörper hat eine Länge von 142 mm, eine Breite von 142 mm und eine Höhe von 204 mm. Das Nettogewicht beträgt 1,06 kg und das Bruttogewicht 1,22 kg.

Technische Daten

• System: 125
• Nennweite (DN): 70
• Außendurchmesser (DA): 78 mm
• Material Grundkörper: Edelstahl 1.4301 (V2A)
• Sperrwasserhöhe: 50 mm
• Stutzen Ausführung: senkrecht
• Abdichtung: Anschlussrand
• Norm: EN 1253-1
• Gewicht netto: 1,06 kg
• Abmessungen (L x B x H): 142 x 142 x 204 mm

Der Kessel Ferrofix Grundkörper System 125 DN 70 mit senkrechtem Auslauf bietet eine robuste und langlebige Lösung für die Punktentwässerung in Betonböden. Mit seinem hochwertigen Edelstahlmaterial, dem herausnehmbaren Geruchsverschluss und der passenden Bauzeitschutzabdeckung erfüllt er die Anforderungen an eine sichere und wartungsfreundliche Entwässerung. Die technischen Eigenschaften wie die Sperrwasserhöhe von 50 mm und die Normkonformität nach EN 1253-1 unterstreichen die Qualität dieses Produkts.
