Kessel Ferrofix Grundkörper Pressflansch System 125 DN 70, Auslauf seitlich

Der Kessel Ferrofix Grundkörper Pressflansch System 125 DN 70 mit seitlichem Auslauf ist eine robuste Lösung für die Punktentwässerung. Gefertigt aus Edelstahl 1.4301 (V2A), ist dieser Grundkörper für den Anschluss an SML-Rohre konzipiert und verfügt über einen Pressdichtungsflansch, der die Herstellung wasserdichter Abdichtungen ermöglicht. Er ist mit einem herausnehmbaren Geruchsverschluss und einer Bauzeitschutzabdeckung ausgestattet und eignet sich für Betonböden.

Wofür wird der Kessel Ferrofix Grundkörper eingesetzt?

Der Kessel Ferrofix Grundkörper dient in Kombination mit einem passenden Aufsatzstück im System 125 der zuverlässigen Punktentwässerung. Seine Konstruktion ist speziell für den Einsatz in Bereichen vorgesehen, wo eine effektive und dauerhafte Ableitung von Wasser erforderlich ist. Die Nennweite (DN) 70 und der waagrechte Stutzen ermöglichen einen flexiblen Anschluss an SML-Rohre.

Welche Vorteile bietet der Pressdichtungsflansch?

Die Abdichtung am Grundkörper erfolgt über einen Pressdichtungsflansch, der mit Bolzen und Schrauben aus Edelstahl versehen ist. Dieser Flansch ist darauf ausgelegt, das Einklemmen oder Aufschweißen verschiedener Dichtungsbahnen zu ermöglichen, darunter Bitumen-, Polymerbitumen-, Kunststoff- und Elastomer-Dichtungsbahnen. Dies trägt zur Herstellung wasserdichter Abdichtungen bei, wobei für optimale Ergebnisse ausschließlich vom Hersteller geprüfte Dichtungsbahnen verwendet werden sollten. Der Grundkörper ist zudem für die Installation in Betonböden geeignet.

Welche weiteren Merkmale zeichnen den Grundkörper aus?

Der Ferrofix Grundkörper erfüllt die Anforderungen der Norm EN 1253-1 und bietet eine Sperrwasserhöhe von 50 mm, die das Eindringen von Gerüchen effektiv verhindert. Ein herausnehmbarer Geruchsverschluss ist bereits integriert, was die Wartung und Reinigung erleichtert. Zusätzlich schützt eine Bauzeitschutzabdeckung das System während der Bauphase vor Verschmutzungen. Der Außendurchmesser (DA) des Rohrstutzens beträgt 78 mm.

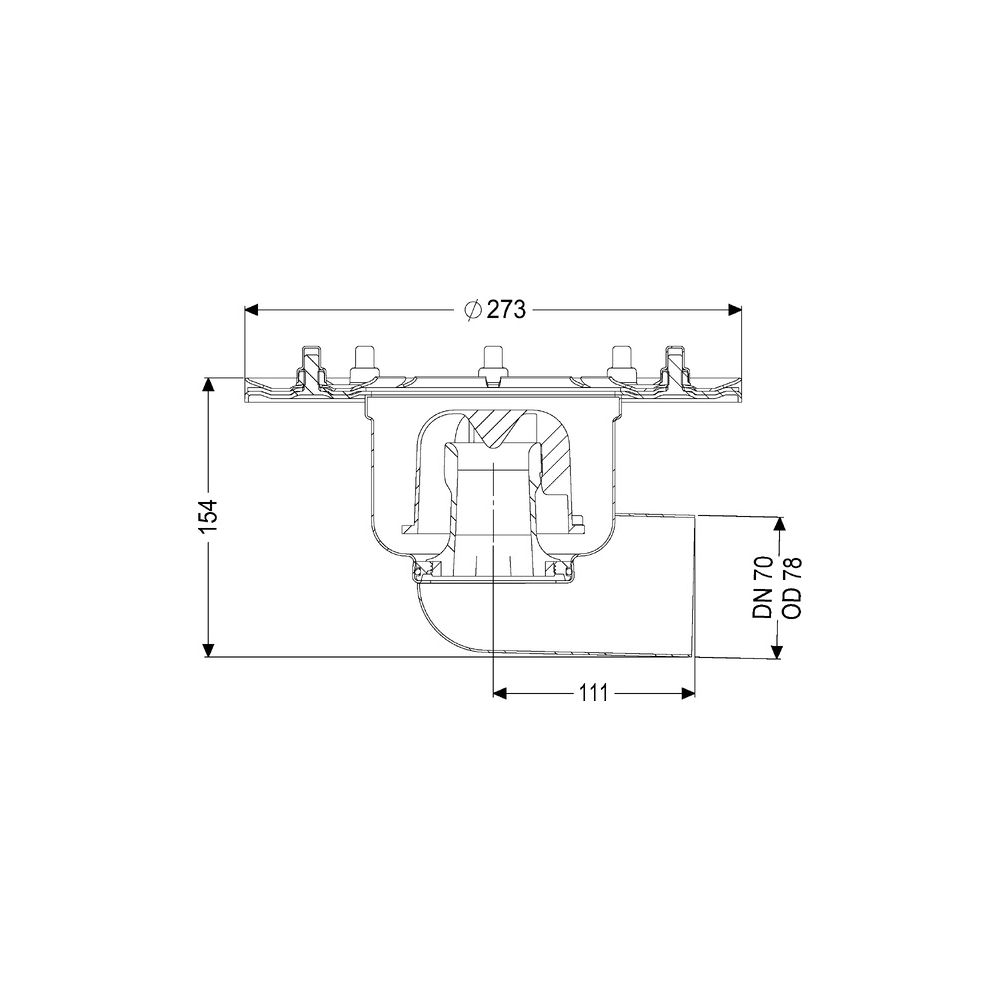

Technische Daten

• System: 125
• Nennweite (DN): 70
• Außendurchmesser (DA): 78 mm
• Material Grundkörper: Edelstahl 1.4301 (V2A)
• Stutzen Ausführung: waagrecht
• Sperrwasserhöhe: 50 mm
• Norm: EN 1253-1
• Geruchsverschluss: herausnehmbar
• Gewicht netto: 2,38 kg
• Abmessungen (L x B x H): 273 x 273 x 142 mm

Der Kessel Ferrofix Grundkörper Pressflansch System 125 DN 70 bietet eine zuverlässige und langlebige Lösung für die Punktentwässerung. Seine Fertigung aus Edelstahl 1.4301 (V2A), die Nennweite DN 70 und der Pressdichtungsflansch für wasserdichte Abdichtungen unterstreichen die hohe Qualität. Mit einer Sperrwasserhöhe von 50 mm und einem herausnehmbaren Geruchsverschluss ist dieser Grundkörper eine effiziente Wahl für professionelle Anwendungen.
