Kessel Ferrofix Grundkörper System 125 DN 100, mit Pressflansch, Auslauf senkrecht

Der Kessel Ferrofix Grundkörper System 125 DN 100 ist eine hochwertige Lösung für die Punktentwässerung, konzipiert für den Einsatz in Betonböden. Gefertigt aus robustem Edelstahl 1.4301 (V2A), verfügt er über einen Pressdichtungsflansch für wasserdichte Abdichtungen und einen senkrechten Auslauf für den Anschluss an SML-Rohre. Ein herausnehmbarer Geruchsverschluss und eine Bauzeitschutzabdeckung runden die Ausstattung ab.

Welche Konstruktionsmerkmale und Materialien zeichnen den Grundkörper aus?

Der Grundkörper Ferrofix ist Teil des Systems 125 und entspricht der europäischen Norm EN 1253-1. Er ist aus korrosionsbeständigem Edelstahl 1.4301 (V2A) gefertigt und für eine Nennweite von DN 100 mit einem Außendurchmesser von 110 mm ausgelegt. Der senkrechte Auslaufstutzen ist speziell für den Anschluss an SML-Rohre geeignet. Die Konstruktion umfasst einen Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl, der die sichere Befestigung von Dichtungsbahnen ermöglicht. Die Eignung für Betonböden unterstreicht die vielseitigen Einsatzmöglichkeiten.

Wie wird eine sichere Abdichtung erreicht?

Die Abdichtung am Grundkörper erfolgt über den Pressdichtungsflansch, der das Einklemmen oder Aufschweißen von Bitumen-, Polymerbitumen-, Kunststoff- und Elastomer-Dichtungsbahnen erlaubt. Für die Ausbildung wasserdichter Abdichtungen sind ausschließlich vom Hersteller geprüfte Dichtungsbahnen zu verwenden. Eine Sperrwasserhöhe von 50 mm trägt zusätzlich zum Schutz vor Geruchsbelästigung bei.

Welche zusätzlichen Ausstattungsmerkmale bietet der Grundkörper?

Der Grundkörper ist mit einem herausnehmbaren Geruchsverschluss ausgestattet, der eine einfache Reinigung und Wartung ermöglicht. Eine Bauzeitschutzabdeckung schützt den Ablauf während der Bauphase zuverlässig vor Verschmutzungen. Diese Merkmale erhöhen die Funktionalität und Langlebigkeit des Produkts.

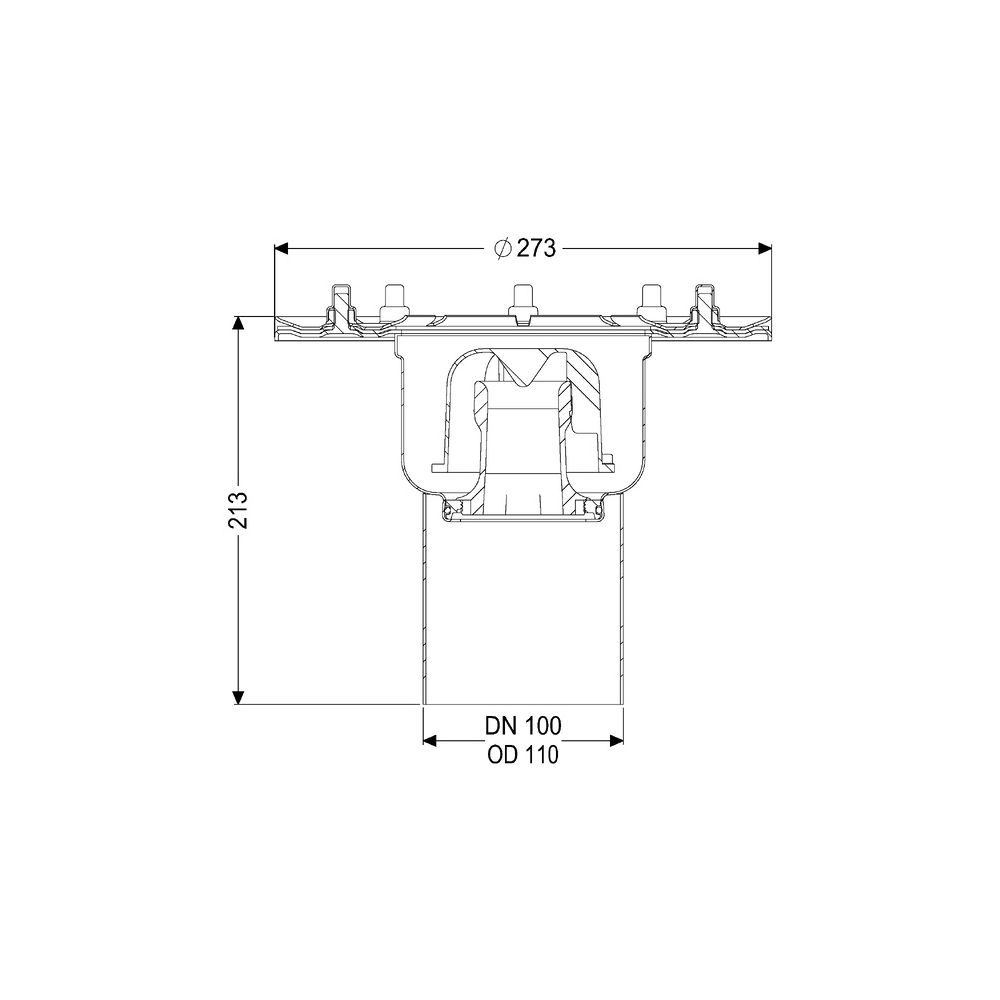

Technische Daten

• System: 125
• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Material Grundkörper: Edelstahl 1.4301 (V2A)
• Stutzen Ausführung: senkrecht
• Sperrwasserhöhe: 50 mm
• Gewicht netto: 2,55 kg
• Länge: 273 mm
• Breite: 273 mm
• Höhe: 201 mm

Der Kessel Ferrofix Grundkörper System 125 DN 100 überzeugt durch seine robuste Edelstahlkonstruktion, die sichere Ausbildung wasserdichter Abdichtungen und den praktischen herausnehmbaren Geruchsverschluss. Mit einer Sperrwasserhöhe von 50 mm und einem senkrechten Auslauf ist er eine zuverlässige Lösung für die Punktentwässerung in Betonböden und den Anschluss an SML-Rohre.
