Kessel Ferrofix Grundkörper Pressflansch System 125 DN 100, Auslauf seitlich

Der Kessel Ferrofix Grundkörper Pressflansch System 125 DN 100 mit seitlichem Auslauf ist eine robuste Lösung aus Edelstahl für die Punktentwässerung. Er ist speziell für den Einsatz in Kombination mit einem Aufsatzstück im System 125 konzipiert und verfügt über einen Pressdichtungsflansch, der die Ausbildung von wasserdichten Abdichtungen ermöglicht. Ein herausnehmbarer Geruchsverschluss und eine Bauzeitschutzabdeckung sind integriert. Der waagrechte Auslauf ist für den Anschluss an SML-Rohre geeignet und eignet sich ideal für Betonböden.

Wofür wird der Kessel Ferrofix Grundkörper eingesetzt und aus welchem Material besteht er?

Der Grundkörper Ferrofix aus Edelstahl 1.4301 (V2A) dient in Verbindung mit einem passenden Aufsatzstück im System 125 der effizienten Punktentwässerung. Er ist mit einem herausnehmbaren Geruchsverschluss ausgestattet, der eine Sperrwasserhöhe von 50 mm aufweist, und verfügt über eine Bauzeitschutzabdeckung. Die Konstruktion ist gemäß EN 1253-1 genormt und für den Einsatz in Betonböden geeignet.

Wie wird eine wasserdichte Abdichtung mit dem Grundkörper sichergestellt?

Die Abdichtung am Grundkörper erfolgt über einen Pressdichtungsflansch, der mit Bolzen und Schrauben aus Edelstahl versehen ist. Dieser Flansch ermöglicht das sichere Einklemmen oder Aufschweißen verschiedener Dichtungsbahnen, darunter Bitumen-, Polymerbitumen-, Kunststoff- und Elastomer-Dichtungsbahnen. Diese Konstruktion ist speziell für die Ausbildung wasserdichter Abdichtungen konzipiert.

Welche Anschlussmöglichkeiten und Abmessungen bietet der Grundkörper?

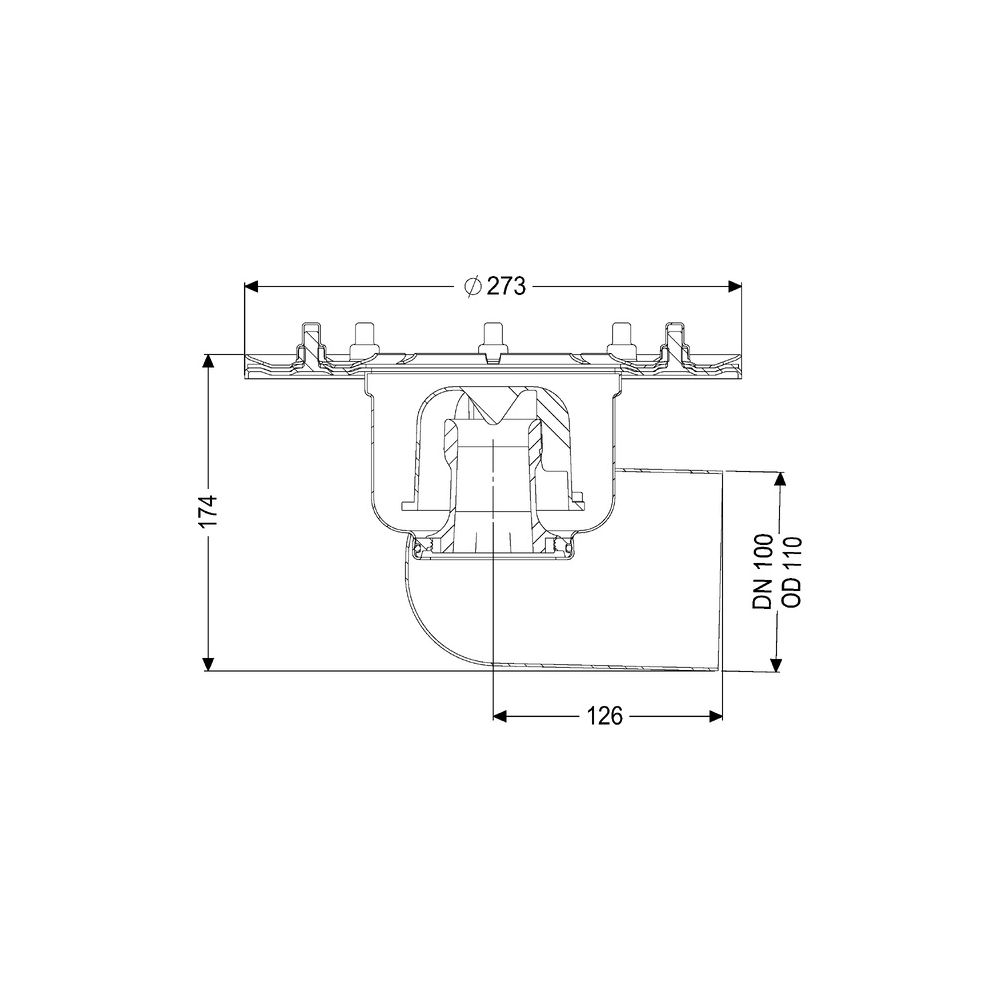

Der Kessel Ferrofix Grundkörper besitzt einen waagrechten Auslaufstutzen, der speziell für den Anschluss an SML-Rohre ausgelegt ist. Mit einer Nennweite (DN) von 100 und einem Außendurchmesser (DA) von 110 mm bietet der Grundkörper eine standardisierte Schnittstelle für Entwässerungssysteme. Die kompakten Abmessungen von 273 mm Länge, 273 mm Breite und 162 mm Höhe sowie ein Nettogewicht von 2,65 kg erleichtern die Installation.

Technische Daten

• Material Grundkörper: Edelstahl 1.4301 (V2A)
• System: 125
• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Sperrwasserhöhe: 50 mm
• Norm: EN 1253-1
• Gewicht netto: 2,65 kg
• Länge: 273 mm
• Breite: 273 mm
• Höhe: 162 mm

Der Kessel Ferrofix Grundkörper Pressflansch System 125 DN 100 ist eine langlebige und funktionssichere Komponente für die Punktentwässerung. Gefertigt aus Edelstahl 1.4301 (V2A) und ausgestattet mit einem Pressdichtungsflansch, ermöglicht er eine zuverlässige Abdichtung. Der waagrechte Auslaufstutzen mit einer Nennweite von 100 ist optimal für den Anschluss an SML-Rohre geeignet und trägt zur Effizienz des Entwässerungssystems bei.
