Kessel Aquapump Pumpstation XL Duo 400V SPF 3000-S3, S3, mit Tauchglocke

Die KESSEL Aquapump Pumpstation XL Duo 400V SPF 3000-S3 ist eine leistungsstarke Doppelanlage für fäkalienhaltiges und fäkalienfreies Abwasser. Konzipiert für den Einbau ins Erdreich, ist sie mit zwei überflutbaren SPF 3000 Pumpen ausgestattet und bietet eine pneumatische Niveauerfassung. Die Steuerung erfolgt über ein anwenderfreundliches Schaltgerät, das vielfältige Kommunikationsmöglichkeiten bietet.

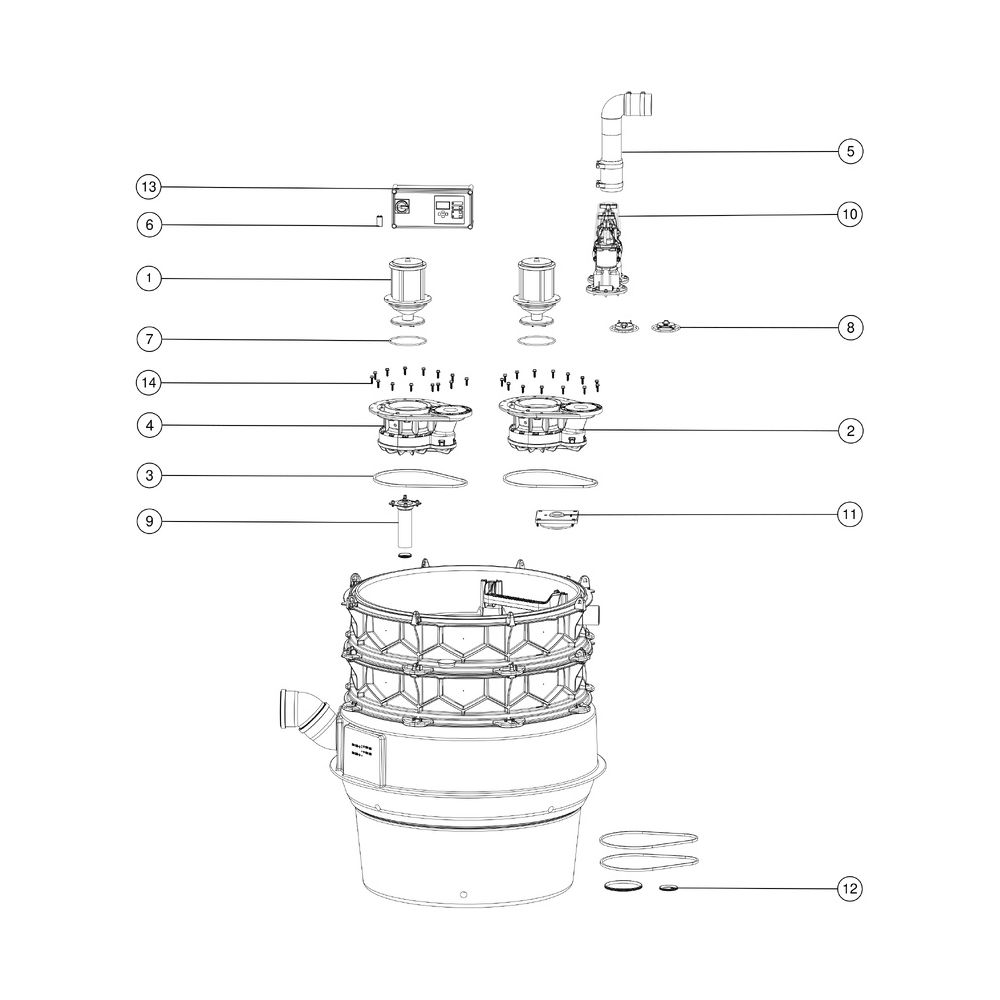

Wie ist die Pumpstation aufgebaut und welche Materialien werden verwendet?

Der Sammelbehälter der Pumpstation besteht aus dauerhaft beständigem Kunststoff (PE) und verfügt über ein Volumen von 335 Litern sowie ein Nutzvolumen von 160 Litern. Er ist in Schwarz gehalten und für den vertieften Einbau ins Erdreich konzipiert, mit einer Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil. Ein abgeschlossener Pumpenraum ermöglicht die Trockenaufstellung der Pumpen, ergänzt durch eine verschraubte Reinigungsöffnung. Der waagrechte Druckabgang hat einen Nenndurchmesser von DN 80 (Außendurchmesser 90 mm), während der Zulauf als Rohrende mit einer Nennweite von DN 150 (Außendurchmesser 160 mm) ausgeführt ist. Ein Entlüftungsanschluss DN 70 ist ebenfalls vorhanden. Die Absperreinrichtung besteht aus einem Kunststoffschieber, und ein Rückflussverhinderer ist integriert. Das Pumpengehäuse ist aus Gusseisen gefertigt. Die Anlage entspricht der Norm EN 12050-1 und besitzt die Zulassung Z-42.1-527.

Welche Pumpentechnik und Leistungsmerkmale bietet die Pumpstation?

Die Pumpstation ist mit zwei überflutbaren SPF 3000-S3 Pumpen ausgestattet. Jede Pumpe bietet eine Motorleistung (P1) von 3,2 kW und eine Ausgangsleistung (P2) von 2,7 kW bei einer Drehzahl von 2845 U/min. Die maximale Förderhöhe beträgt 16 m und die maximale Förderleistung 47 m³/h. Die Pumpen sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt und verfügen über eine integrierte Temperaturüberwachung. Mit der Schutzart IP 68 (3m/48h), Schutzklasse I und Isolationsklasse F sind die Pumpen robust und zuverlässig. Ein Freistromrad mit einem freien Kugeldurchgang von 40 mm und die Betriebsart S3 - 50 % unterstreichen die Leistungsfähigkeit. Die Netzanschlussleitung der Pumpe hat eine Länge von 10 m.

Wie erfolgt die Steuerung und Überwachung der Anlage?

Die Steuerung der Pumpstation erfolgt über ein Comfort-Schaltgerät, das mit einem Motorschutzschalter ausgestattet ist. Die Niveauerfassung wird pneumatisch mittels Tauchrohr realisiert, welches auch als Alarmgeber dient. Das Schaltgerät besitzt die Schutzart IP 54 und arbeitet mit einer Betriebsspannung von 400 V. Es ist für die Einbindung in die Gebäudeleittechnik über einen potentialfreien Kontakt vorbereitet und kann Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben. Weitere Funktionen umfassen eine Logbuchfunktion, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS).

Welche Abmessungen und Gewichte hat die Pumpstation?

Die Pumpstation hat eine Höhe von 1403 mm, eine Länge von 1295 mm und eine Breite von 1295 mm. Das Nettogewicht beträgt 203 kg und das Bruttogewicht 227 kg. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 und 50 °C.

Technische Daten

• Anlagenart: Doppelanlage
• Abwasserart: fäkalienhaltig
• Einbausituation: Einbau ins Erdreich
• Höhe: 1403 mm
• Nutzvolumen: 160 l
• Anzahl Pumpen: 2
• Leistung P1: 3,2 kW
• Förderleistung max.: 47 m³/h
• Förderhöhe max.: 16 m
• Schutzart Pumpe: IP 68

Die KESSEL Aquapump Pumpstation XL Duo 400V SPF 3000-S3 stellt eine robuste und zuverlässige Lösung für die Abwasserentsorgung dar. Mit zwei leistungsstarken SPF 3000 Pumpen, die eine maximale Förderleistung von 47 m³/h und eine Förderhöhe von 16 m erreichen, sowie einem intelligenten Schaltgerät mit pneumatischer Niveauerfassung, ist diese Pumpstation für den dauerhaften Einsatz im Erdreich konzipiert. Das System ermöglicht eine sichere und effiziente Abwasserförderung, unterstützt durch umfangreiche Überwachungs- und Kommunikationsfunktionen.
