Kessel Aquapump Pumpstation XL Duo 230V SPF 1400-S3, S3, mit Tauchglocke, niedrigster Einbau

Die Kessel Aquapump Pumpstation XL Duo 230V SPF 1400-S3 ist eine leistungsstarke Doppelanlage für fäkalienhaltiges und fäkalienfreies Abwasser. Konzipiert für den Einbau ins Erdreich, zeichnet sich diese Pumpstation durch ihre robuste Bauweise mit zwei überflutbaren SPF 1400-S3 Pumpen und einer anwenderfreundlichen Steuerung aus. Die Variante ermöglicht einen besonders niedrigen Einbau und ist ideal für die zuverlässige Entwässerung von Gebäuden.

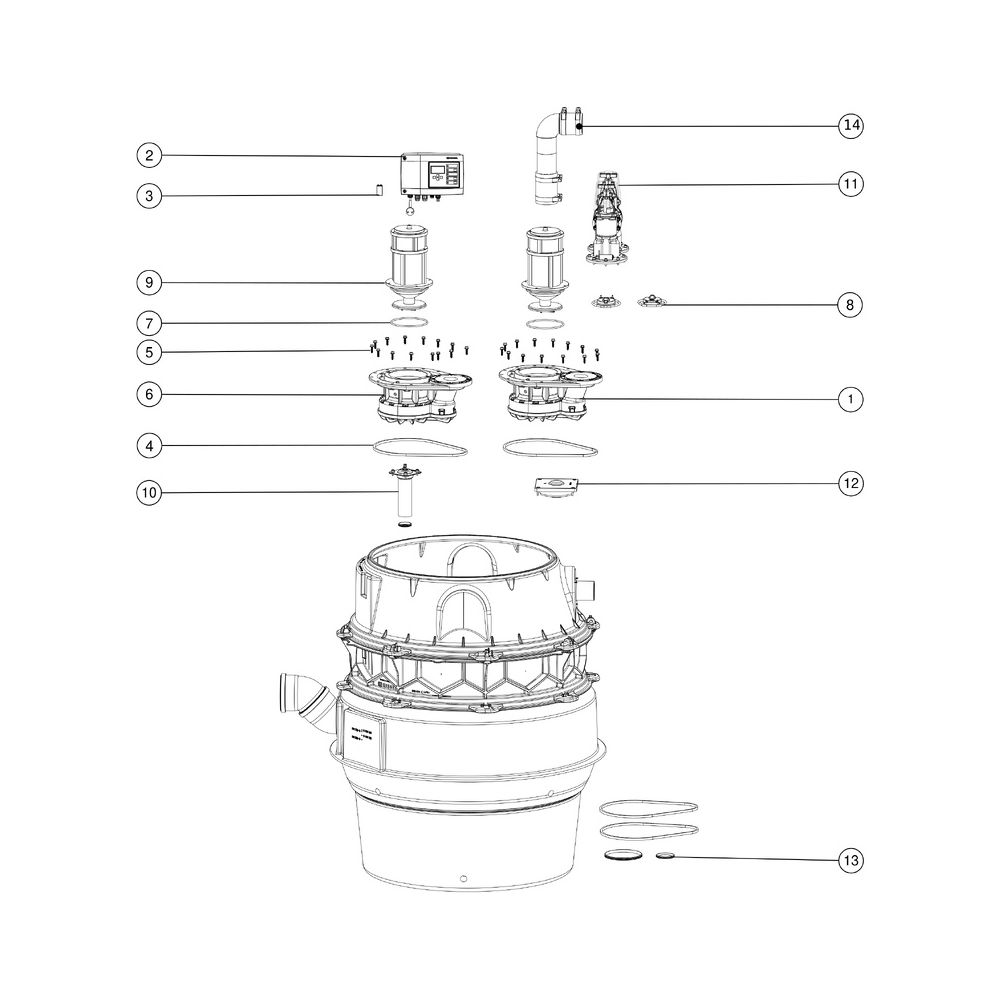

Wie ist die Kessel Aquapump Pumpstation XL Duo konstruiert?

Der Sammelbehälter der Pumpstation besteht aus dauerhaft beständigem Kunststoff (PE) und ist für den Einbau ins Erdreich konzipiert. Er verfügt über einen abgeschlossenen Pumpenraum für die Trockenaufstellung und eine verschraubte Reinigungsöffnung. Die Doppelanlage ist mit zwei überflutbaren Pumpen, einem integrierten Rückflussverhinderer und einem Absperrschieber aus Kunststoff für die Druckleitung ausgestattet. Steighilfen sind vorhanden, und der Druckabgang ist waagrecht ausgeführt. Die Pumpstation wird vormontiert geliefert, wobei Pumpen, Sensorik und Schaltgerät bauseits zu montieren bzw. anzuschließen sind. Die Konstruktion entspricht der Norm EN 12050-1 und ist für fäkalienhaltiges Abwasser geeignet.

Welche Leistung bieten die SPF 1400-S3 Pumpen?

Die Pumpstation ist mit zwei überflutbaren SPF 1400-S3 Pumpen ausgestattet. Jede Pumpe erreicht eine maximale Förderleistung von 38 m³/h und eine maximale Förderhöhe von 7 m. Die Drehzahl beträgt 1370 U/min. Die Pumpen sind für eine Förderguttemperatur von bis zu 40 °C im Dauerbetrieb ausgelegt und verfügen über ein Freistromrad mit einem freien Kugeldurchgang von 40 mm. Mit einer Leistungsaufnahme P1 von 1,6 kW und einer Leistungsabgabe P2 von 1,1 kW pro Motor arbeiten die Pumpen im Betriebsart S3 - 50 %. Die Schutzart IP 68 (3m/48h) ermöglicht den Betrieb auch bei Überflutung, und eine integrierte Temperaturüberwachung ist vorhanden. Die Anschlussleitung der Pumpe ist vom Typ H07RN-F 3G 1,0 mm2 und 10 m lang.

Welche Funktionen bietet das Comfort-Schaltgerät?

Die Steuerung der Pumpstation erfolgt über ein anwenderfreundliches Comfort-Schaltgerät mit der Schutzart IP 54. Die Niveauerfassung wird pneumatisch mittels Tauchrohr realisiert, welches auch als Alarmgeber dient. Das Schaltgerät bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion, ein Selbstdiagnosesystem (SDS) und eine Batteriepufferung. Für die Integration in die Gebäudeleittechnik steht ein optionaler potentialfreier Kontakt zur Verfügung. Zudem können Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgegeben werden. Eine USB-Schnittstelle ist ebenfalls vorhanden. Die Betriebsspannung beträgt 230 V, und die Netzanschlussleitung des Schaltgeräts ist 1,4 m lang.

Welche Abmessungen und Anschlussmaße besitzt die Pumpstation?

Die Pumpstation hat eine Bauhöhe von 1500 mm, eine Länge von 1295 mm und eine Breite von 1295 mm. Das Nettogewicht beträgt 212 kg. Der Sammelbehälter verfügt über ein Nutzvolumen von 160 Litern und ein Gesamtbehältervolumen von 335 Litern. Der Druckabgang hat einen Nenndurchmesser von DN 80 (Außendurchmesser 90 mm), der Zulauf einen Nenndurchmesser von DN 150 (Außendurchmesser 160 mm) mit einer Einlassöffnung. Die Grundwasserbeständigkeit beginnt ab 3000 mm unter der Unterkante des Bodenteils. Ein Entlüftungsanschluss DN 70 ist vorhanden.

Technische Daten

• Anzahl Pumpen: 2
• Leistung P1 pro Motor: 1,6 kW
• Förderleistung max.: 38 m³/h
• Förderhöhe max.: 7 m
• Drehzahl: 1370 U/min
• Behältervolumen: 335 l
• Nutzvolumen: 160 l
• Bauhöhe: 1500 mm
• Druckabgang DN: 80
• Zulauf DN: 150

Die Kessel Aquapump Pumpstation XL Duo SPF 1400-S3 bietet eine zuverlässige und effiziente Lösung für die Abwasserentsorgung im Erdreich. Mit zwei leistungsstarken SPF 1400-S3 Pumpen, die jeweils eine maximale Förderleistung von 38 m³/h und eine Förderhöhe von 7 m erreichen, sowie einem Behältervolumen von 335 Litern, ist die Anlage für anspruchsvolle Anforderungen ausgelegt. Das intelligente Comfort-Schaltgerät mit pneumatischer Niveauerfassung und vielfältigen Kommunikationsoptionen stellt eine komfortable und sichere Überwachung sicher.
