Kessel Aquapump Pumpstation XL Duo 400V SPF 1500-S3, S3, mit Tauchglocke, niedrigster Einbau

Die KESSEL Aquapump Pumpstation XL Duo 400V SPF 1500-S3 ist eine leistungsstarke Doppelanlage für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, bietet diese Pumpstation mit einer Höhe von 1500 mm und zwei überflutbaren SPF 1500 Pumpen eine effiziente Lösung. Die Steuerung erfolgt über ein anwenderfreundliches Schaltgerät mit pneumatischer Niveauerfassung. Diese Variante ist speziell für den niedrigsten Einbau ausgelegt und arbeitet in Betriebsart S3 - 50 %.

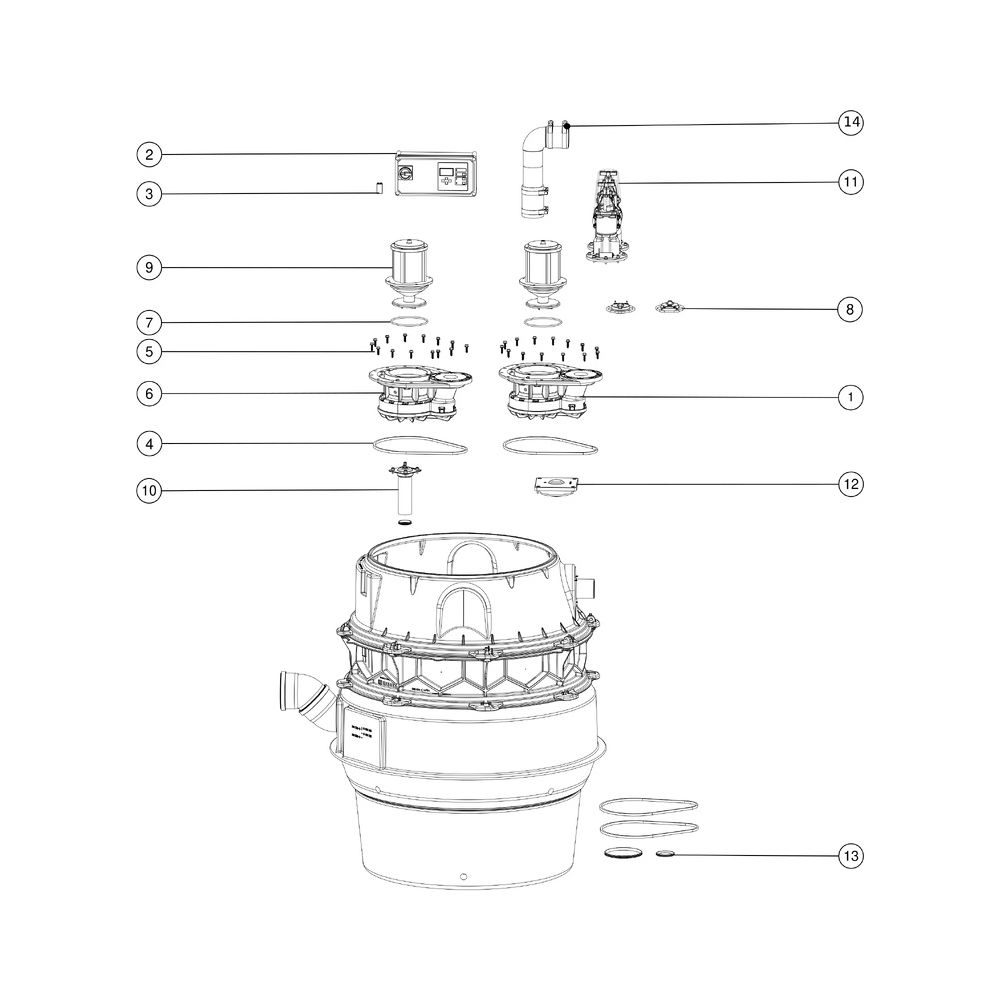

Wie ist die KESSEL Aquapump Pumpstation XL Duo aufgebaut?

Der Sammelbehälter der Pumpstation besteht aus dauerhaft beständigem Polyethylen (PE) und verfügt über einen abgeschlossenen Pumpenraum für die Trockenaufstellung der Pumpen. Eine verschraubte Reinigungsöffnung ermöglicht eine einfache Wartung. Für die Druckleitung sind ein integrierter Rückflussverhinderer und ein Absperrschieber aus Kunststoff vorhanden. Die Anlage ist als Doppelanlage konzipiert und mit Steighilfen ausgestattet. Der Druckabgang ist waagrecht ausgeführt. Die gesamte Konstruktion entspricht der Norm EN 12050-1. Die Pumpstation ist schwarz und für den Einbau ins Erdreich vorgesehen. Die Abmessungen betragen 1295 mm Länge, 1295 mm Breite und 1500 mm Höhe. Das Behältervolumen liegt bei 335 Litern, das Nutzvolumen bei 160 Litern. Die Grundwasserbeständigkeit beträgt 3000 mm ab Unterkante Bodenteil.

Welche Leistung bieten die Pumpen der Aquapump XL Duo?

Die Aquapump XL Duo ist mit zwei überflutbaren SPF 1500-S3 Pumpen ausgestattet. Jede Pumpe bietet eine aufgenommene Motorleistung (P1) von 1,4 kW und eine Motorausgangsleistung (P2) von 1,1 kW. Die Pumpen arbeiten mit einer Drehzahl von 1415 U/min und sind für eine maximale Förderleistung von 40 m³/h sowie eine maximale Förderhöhe von 8 m ausgelegt. Das Freistromrad ermöglicht einen freien Kugeldurchgang von 40 mm, ideal für fäkalienhaltiges Abwasser. Die Pumpen sind für eine Förderguttemperatur von bis zu 40 °C im Dauerbetrieb geeignet und verfügen über eine integrierte Temperaturüberwachung. Die Schutzart der Pumpen ist IP 68 (3m/48h), die Isolationsklasse F und die Schutzklasse I.

Welche Funktionen bietet die Steuerung der Pumpstation?

Die Steuerung der Pumpstation erfolgt über ein Schaltgerät Comfort mit einer Betriebsspannung von 400 V. Die Niveauerfassung erfolgt pneumatisch mittels Tauchrohr, das auch als Alarmgeber dient. Das Schaltgerät ist mit einem Motorschutzschalter ausgestattet und bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion sowie ein Selbstdiagnosesystem (SDS). Eine Batteriepufferung ist ebenfalls integriert. Für die Integration in die Gebäudeleittechnik steht ein potentialfreier Kontakt zur Verfügung. Optional können Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgegeben werden. Die Schutzart des Schaltgeräts ist IP 54.

Welche Besonderheiten zeichnen die Pumpstation aus?

Die KESSEL Aquapump Pumpstation XL Duo wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpen und Sensorik noch installiert sowie das Schaltgerät angeschlossen werden müssen. Sie verfügt über einen integrierten Rückflussverhinderer und einen Absperrschieber aus Kunststoff für die Druckleitung. Steighilfen sind vorhanden, um Wartungsarbeiten zu erleichtern. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung, um die Anlage an spezifische Anforderungen anzupassen.

Technische Daten

• Höhe: 1500 mm
• Behältervolumen: 335 l
• Nutzvolumen: 160 l
• Anzahl Pumpen: 2
• Leistung P1 pro Motor: 1,4 kW
• Max. Förderleistung: 40 m³/h
• Max. Förderhöhe: 8 m
• Drehzahl: 1415 U/min
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68

Die KESSEL Aquapump Pumpstation XL Duo SPF 1500-S3 bietet eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung im Erdreich. Mit zwei SPF 1500 Pumpen, einer maximalen Förderleistung von 40 m³/h und einer Förderhöhe von 8 m, sowie einer intelligenten Steuerung mit pneumatischer Niveauerfassung, ist sie optimal für anspruchsvolle Anwendungen geeignet. Die robuste Bauweise aus PE und die Konformität mit EN 12050-1 stellen einen langlebigen und sicheren Betrieb sicher.
