Kessel Aquapump Pumpstation XL Duo 400V SPF 1500-S1, S1, mit Tauchglocke

Die KESSEL Aquapump Pumpstation XL Duo 400V SPF 1500-S1 ist eine leistungsstarke Doppelanlage für die zuverlässige Entsorgung von fäkalienhaltigem Abwasser. Konzipiert für den Einbau ins Erdreich, verfügt sie über zwei überflutbare SPF 1500 Pumpen im Betriebsmodus S1 und eine pneumatische Niveauerfassung mittels Tauchglocke. Die Steuerung erfolgt über ein anwenderfreundliches Schaltgerät.

Wie ist die KESSEL Aquapump Pumpstation XL Duo aufgebaut?

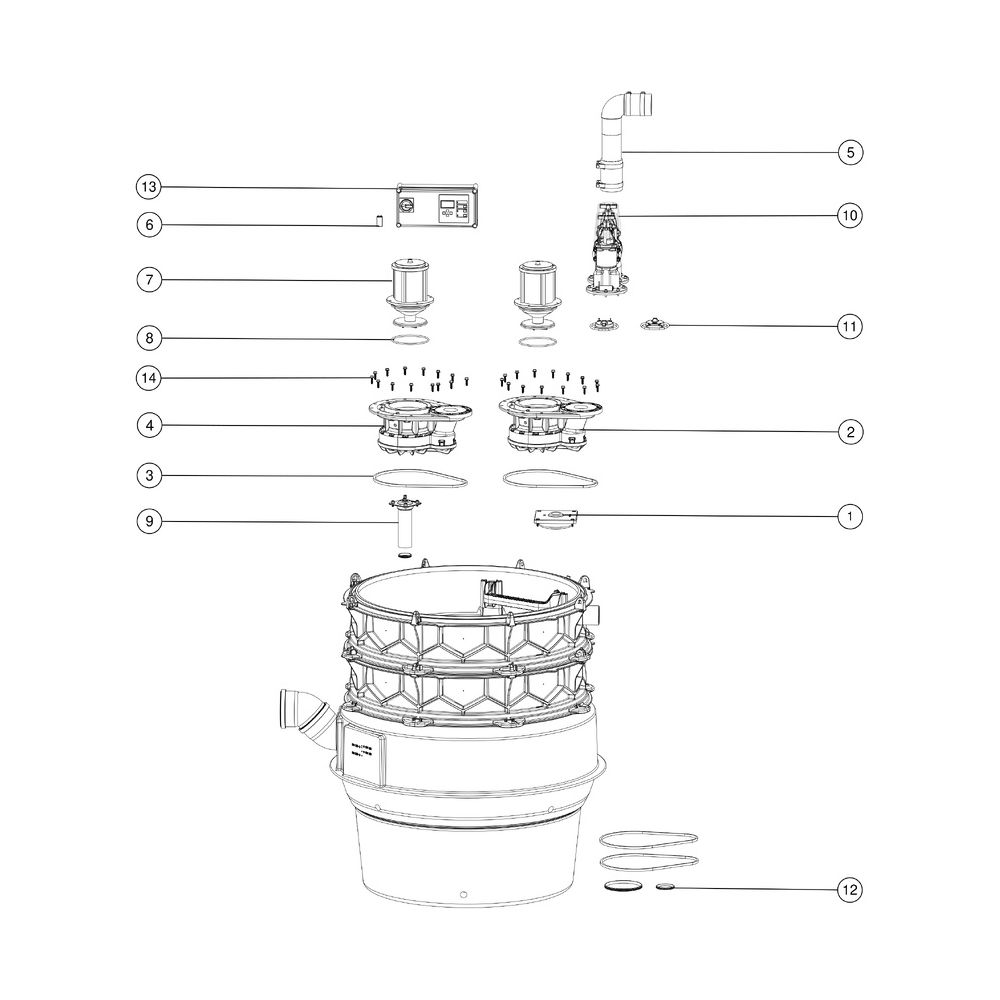

Die Pumpstation besteht aus einem Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) mit einem abgeschlossenen Pumpenraum für die Trockenaufstellung. Der Behälter ist schwarz und besitzt eine verschraubte Reinigungsöffnung. Die Druckleitung ist mit einem Kunststoff-Absperrschieber und einem integrierten Rückflussverhinderer ausgestattet. Die Pumpen sind direkt angeschlossen und verfügen über ein Gusseisengehäuse. Die Anlage ist nach EN 12050-1 genormt und besitzt die Zulassung Z-42.1-527.

Welche Pumpentechnik und Leistungsmerkmale bietet die Anlage?

Die Pumpstation ist mit zwei überflutbaren SPF 1500-S1 Pumpen ausgestattet, die für den Dauerbetrieb (S1) ausgelegt sind. Jede Pumpe erreicht eine Leistung P1 von 1,4 kW und eine Leistung P2 von 1,1 kW. Mit einer maximalen Förderleistung von 40 m³/h und einer Förderhöhe von bis zu 8 m bewältigen die Pumpen auch anspruchsvolle Aufgaben. Die Pumpen arbeiten mit einer Drehzahl von 1415 U/min und sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt. Die Schutzart der Pumpen ist IP 68 (3m/48h), die Isolationsklasse F, und sie verfügen über eine integrierte Temperaturüberwachung. Das Laufrad ist ein Freistromrad mit einem freien Kugeldurchgang von 40 mm.

Wie erfolgt die Steuerung und Überwachung der Pumpstation?

Die Steuerung der Pumpstation erfolgt über ein anwenderfreundliches Comfort Schaltgerät mit pneumatischer Niveauerfassung mittels Tauchrohr. Das Schaltgerät ist für eine Betriebsspannung von 400 V ausgelegt und bietet eine mehrzeilige Displayanzeige sowie eine Logbuchfunktion. Für eine erweiterte Integration in die Gebäudeleittechnik stehen ein potentialfreier Kontakt und eine GSM-Schnittstelle zur Verfügung, die Alarm- und Sammelstörmeldungen übermitteln können. Ein Motorschutzschalter, ein Selbstdiagnosesystem (SDS) und eine Batteriepufferung erhöhen die Betriebssicherheit. Die Schutzart des Schaltgeräts ist IP 54.

Für welche Einsatzbereiche und Abmessungen ist die Pumpstation konzipiert?

Die KESSEL Aquapump Pumpstation XL Duo ist speziell für den vertieften Einbau ins Erdreich vorgesehen und eignet sich für die Förderung von fäkalienhaltigem Abwasser. Sie ist als Doppelanlage ausgeführt und für den Außeneinsatz geeignet. Die Grundwasserbeständigkeit beträgt 3000 mm ab Unterkante Bodenteil. Steighilfen sind vorhanden, um Wartungsarbeiten zu erleichtern. Die Pumpstation hat eine Höhe von 1403 mm, eine Länge von 1295 mm und eine Breite von 1295 mm. Das Behältervolumen beträgt 335 Liter, davon sind 160 Liter als Nutzvolumen verfügbar. Der Druckabgang hat einen Nenndurchmesser von DN 80 (Außendurchmesser 90 mm), der Zulauf einen Nenndurchmesser von DN 150 (Außendurchmesser 160 mm). Der Entlüftungsanschluss ist DN 70. Das Netto-Gewicht der Anlage beträgt 211 kg.

Technische Daten

• Höhe: 1403 mm
• Behältervolumen: 335 l
• Nutzvolumen: 160 l
• Anzahl Pumpen: 2
• Leistung P1 pro Pumpe: 1,4 kW
• Max. Förderleistung: 40 m³/h
• Max. Förderhöhe: 8 m
• Schutzart Pumpe: IP 68 (3m/48h)
• Betriebsspannung: 400 V
• Freier Kugeldurchgang: 40 mm

Die KESSEL Aquapump Pumpstation XL Duo 400V SPF 1500-S1 stellt eine robuste und zuverlässige Lösung für die Abwasserentsorgung im Erdreich dar. Mit ihren zwei leistungsstarken SPF 1500 Pumpen, die jeweils 1,4 kW Leistung erbringen und eine maximale Förderleistung von 40 m³/h sowie eine Förderhöhe von 8 m erreichen, ist sie für anspruchsvolle Anwendungen geeignet. Das intelligente Schaltgerät mit 400 V Betriebsspannung und umfangreichen Überwachungsfunktionen sichert einen effizienten und sicheren Betrieb.
