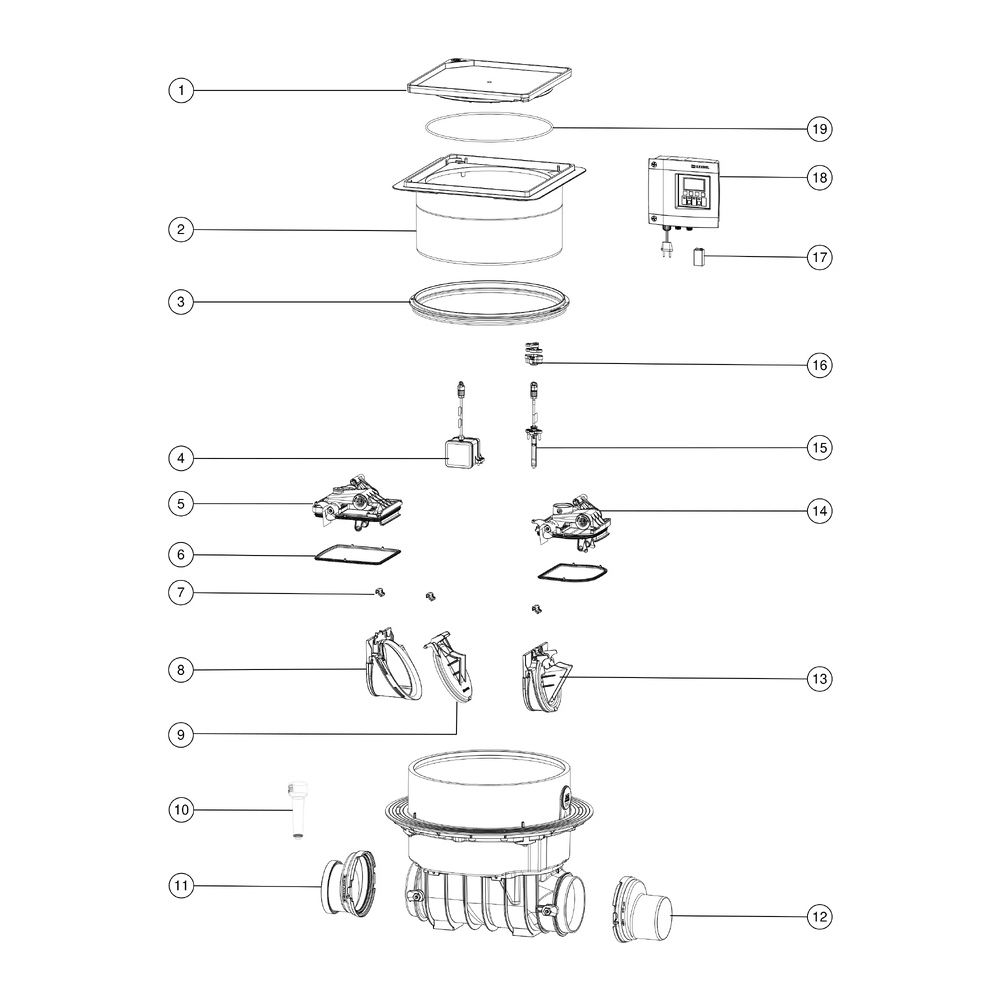

Kessel Staufix FKA Rückstauautomat DN 125, Schaltgerät Comfort, Bodenplatte befliesbar

Der Kessel Staufix FKA Rückstauautomat DN 125 mit Schaltgerät Comfort ist eine Premium-Lösung für den zuverlässigen Schutz vor Rückstau von fäkalienhaltigem und fäkalienfreiem Abwasser. Dieses System ist für den Einbau in die Bodenplatte konzipiert und verfügt über eine befliesbare Abdeckplatte mit Lock & Lift Verriegelung. Es ist ideal für den Einsatz in Gebäuden, die einen effektiven Rückstauschutz nach EN 13564 und DIN 1986-100 erfordern.

Wie schützt der Staufix FKA vor Rückstau?

Der Kessel Staufix FKA Rückstauautomat ist mit einem motorischen Verschlusssystem ausgestattet, das bei auftretendem Rückstau automatisch schließt, um das Eindringen von Abwasser zu verhindern. Ein zweites Verschlusssystem dient als handverriegelbarer Notverschluss, der zusätzliche Sicherheit bietet. Die Steuerung erfolgt über das anwenderfreundliche Schaltgerät Comfort, das eine zuverlässige Überwachung und Bedienung ermöglicht. Der Rückstauschutz entspricht dem Typ 3.

Welche Steuerungs- und Überwachungsfunktionen bietet das Schaltgerät Comfort?

Das Schaltgerät Comfort verfügt über eine mehrzeilige Displayanzeige und ein Selbstdiagnosesystem (SDS) für eine einfache Bedienung und Überwachung. Es bietet eine Batteriepufferung für den Ausfall der Stromversorgung und kann optional über einen potentialfreien Kontakt in die Gebäudeleittechnik (GLT) oder Gebäudeautomation (GA) eingebunden werden. Eine integrierte GSM-Schnittstelle ermöglicht die Ausgabe von Alarm- und Sammelstörmeldungen, während eine USB-Schnittstelle und eine Logbuchfunktion die Datenverwaltung unterstützen. Die Niveauerfassung erfolgt optisch mittels einer Sonde, die auch als optischer Alarmgeber dient. Das Schaltgerät ist nach Schutzart IP 54 ausgeführt und arbeitet mit einer Betriebsspannung von 230 V bei 50 Hz.

Welche baulichen Merkmale weist der Rückstauautomat auf?

Der Kessel Staufix FKA Rückstauautomat ist für den Einbau in die Bodenplatte vorgesehen und besitzt eine Nennweite (DN) von 125 sowie einen Außendurchmesser (DA) von 125 mm. Die Konstruktion ist für fäkalienhaltiges Abwasser geeignet und entspricht der Norm EN 13564. Das System wird vormontiert zur bauseitigen Endmontage geliefert, wobei die Sensorik und der Anschluss des Schaltgeräts noch erfolgen müssen. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3000 mm. Ein teleskopisches Aufsatzstück ermöglicht eine flexible Höhenverstellbarkeit im Bereich von 516 mm bis 669 mm. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zur Rückstaupumpanlage Pumpfix F umgerüstet werden.

Welche Eigenschaften hat die Abdeckplatte?

Die befliesbare Abdeckplatte des Kessel Staufix FKA Rückstauautomaten besteht aus Kunststoff und ist mit einer Lock & Lift Verriegelung ausgestattet, die eine sichere Arretierung und einfache Zugänglichkeit sorgt für. Die Abdeckung ist tagwasserdicht und erfüllt die Belastungsklasse K 3 (EN 1253-1). Die maximale Bodenbelaghöhe für die Befliesung beträgt 16 mm. Die Abmessungen der Abdeckplatte sind 366 mm in Breite und Länge.

Technische Daten

• Nennweite (DN): 125
• Außendurchmesser (DA): 125 mm
• Abwasserart: fäkalienhaltig und fäkalienfrei
• Einbausituation: Einbau in die Bodenplatte
• Rückstauschutz: Typ 3
• Schutzart Motor: IP 68 (3m/48h)
• Schutzart Schaltgerät: IP 54
• Betriebsspannung: 230 V
• Gewicht netto: 17 kg
• Einbautiefe: 516 - 669 mm

Der Kessel Staufix FKA Rückstauautomat DN 125 bietet eine zuverlässige und flexible Lösung für den Rückstauschutz in Gebäuden. Mit seinem motorischen Verschlusssystem und dem Schaltgerät Comfort ist er für fäkalienhaltiges und fäkalienfreies Abwasser geeignet und lässt sich dank der befliesbaren Abdeckplatte unauffällig in die Bodenplatte integrieren. Die Nennweite von 125 mm, die Einbautiefe von 516 bis 669 mm und die Möglichkeit zur Einbindung in die Gebäudeleittechnik unterstreichen die Leistungsfähigkeit dieses Systems.

Lieferumfang

• 1x Kessel Staufix FKA Rückstauautomat DN 125
• 1x Schaltgerät Comfort
• 1x Sensorik
