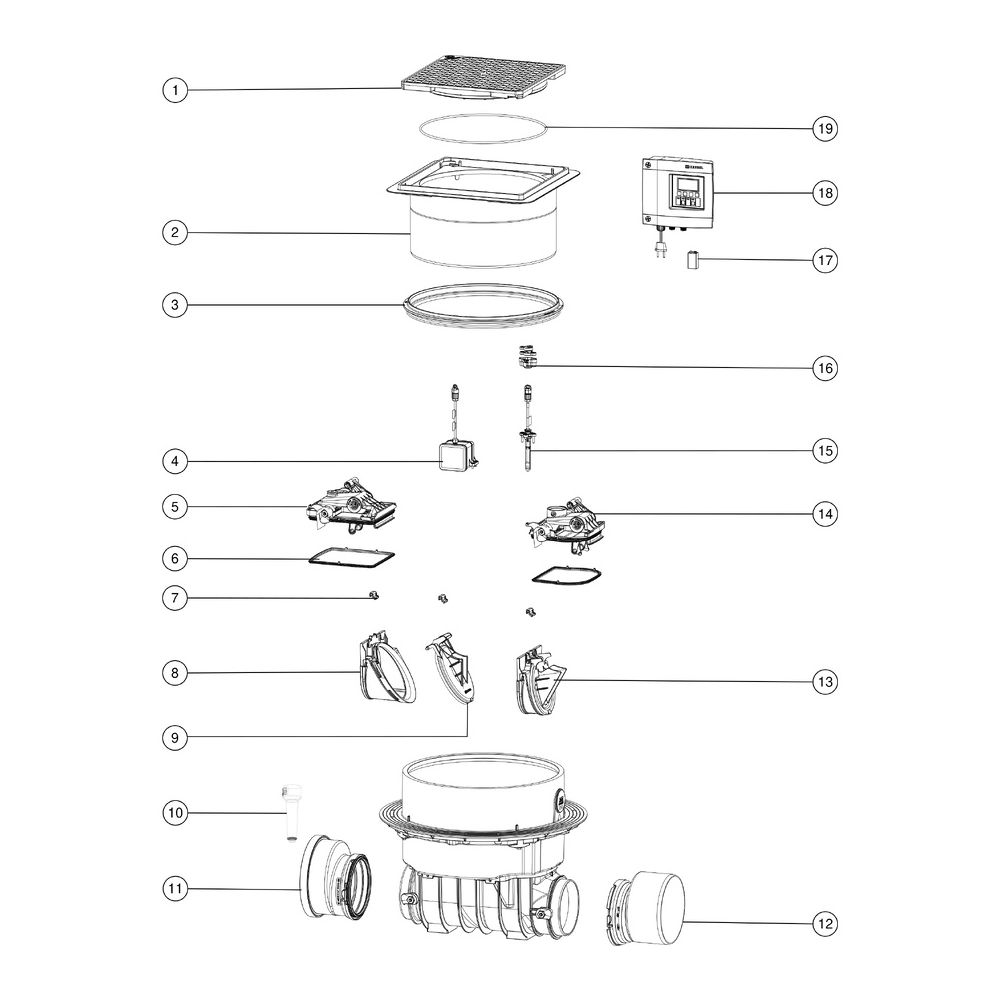

Kessel Staufix FKA Rückstauautomat DN 200, Schaltgerät Comfort, Bodenplatte Schwarz

Der Kessel Staufix FKA Rückstauautomat DN 200 mit Schaltgerät Comfort und schwarzer Bodenplatte ist eine Premium-Lösung für den zuverlässigen Rückstauschutz in Abwasserleitungen. Dieses System ist speziell für den Einbau in die Bodenplatte konzipiert und eignet sich für fäkalienhaltiges sowie fäkalienfreies Abwasser. Es verfügt über ein motorisches Verschlusssystem, das bei Rückstau automatisch schließt, ergänzt durch einen handverriegelbaren Notverschluss für zusätzliche Sicherheit. Die Nennweite beträgt DN 200, wobei die Hydraulik einem DN 150 entspricht.

Wie schützt der Staufix FKA vor Rückstau?

Der Staufix FKA Rückstauautomat bietet einen effektiven Schutz gemäß Rückstauschutz Typ 3 nach EN 13564. Bei einem Rückstau im Abwassersystem wird das integrierte motorische Verschlusssystem automatisch aktiviert und schließt die Leitung sicher ab. Zusätzlich ist eine mechanische Rückstauklappe als handverriegelbarer Notverschluss vorhanden, der bei Bedarf manuell betätigt werden kann. Das System ist für den Umgang mit fäkalienhaltigem Abwasser ausgelegt und verfügt über eine motorische sowie eine mechanische Rückstauklappe. Die Sonde und der Motor sind mit der Schutzart IP 68 (3m/48h) gegen das Eindringen von Wasser geschützt.

Welche Funktionen bietet das Schaltgerät Comfort?

Die Steuerung des Kessel Staufix FKA erfolgt über das anwenderfreundliche Schaltgerät Comfort. Dieses Gerät ist mit einer mehrzeiligen Displayanzeige ausgestattet und bietet eine Logbuchfunktion sowie ein Selbstdiagnosesystem (SDS). Für eine erweiterte Funktionalität kann das Schaltgerät optional über einen potentialfreien Kontakt in die Gebäudeleittechnik (GLT, GA) eingebunden werden. Zudem ermöglicht eine integrierte GSM-Schnittstelle die Ausgabe von Alarm- und Sammelstörmeldungen. Eine USB-Schnittstelle und eine Batteriepufferung runden die Ausstattung ab. Das Schaltgerät selbst besitzt die Schutzart IP 54 und wird mit einer Betriebsspannung von 230 V bei einer Netzfrequenz von 50 Hz betrieben.

Welche Besonderheiten gibt es beim Einbau und der Ausführung?

Der Kessel Staufix FKA Rückstauautomat ist für den Einbau in die Bodenplatte vorgesehen und wird vormontiert zur bauseitigen Endmontage geliefert. Die Nennweite beträgt DN 200, wobei der Rohraußendurchmesser 200 mm beträgt. Ein teleskopisches Aufsatzstück ermöglicht eine flexible Einbautiefe von 516 mm bis 669 mm und gleicht einen Gefällesprung von 9 mm aus. Die Abdeckplatte aus schwarzem Kunststoff ist tagwasserdicht und verfügt über eine Lock & Lift Verriegelung. Sie erfüllt die Belastungsklasse L 15 (EN 1253-1). Das Gehäuse ist in Schwarz gehalten und die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3000 mm.

Technische Daten

• Nennweite (DN): 200
• Hydraulik: entspricht DN 150
• Außendurchmesser (DA): 200 mm
• Abwasserart: fäkalienhaltig
• Einbautiefe: 516 - 669 mm
• Gewicht netto: 16,5 kg
• Grundwasserbeständigkeit: 3000 mm ab Unterkante Bodenteil
• Schutzart Motor und Sonde: IP 68 (3m/48h)
• Schutzart Schaltgerät: IP 54
• Belastungsklasse Abdeckung: L 15 (EN 1253-1)

Der Kessel Staufix FKA Rückstauautomat DN 200 bietet eine zuverlässige und technisch fortschrittliche Lösung für den Rückstauschutz in Gebäuden. Mit seiner Auslegung für fäkalienhaltiges Abwasser, dem Schaltgerät Comfort und der robusten Bauweise für den Einbau in die Bodenplatte stellt dieses System eine sichere Investition dar. Die Kombination aus automatischem motorischem Verschluss und handverriegelbarem Notverschluss sichert einen hohen Schutzstandard.

Lieferumfang

• 1x Kessel Staufix FKA Rückstauautomat
• 1x Schaltgerät Comfort
• 1x optische Sonde
