Kessel Rückstauautomat Staufix FKA, DN 100, Schaltgerät Comfort, Bodenplatte Schwarz

Der KESSEL Staufix FKA Rückstauautomat DN 100 mit Schaltgerät Comfort und schwarzer Bodenplatte bietet zuverlässigen Schutz vor Rückstau von fäkalienhaltigem und fäkalienfreiem Abwasser. Dieses System ist für den Einbau in die Bodenplatte konzipiert und verfügt über ein motorisches Verschlusssystem sowie einen handverriegelbaren Notverschluss. Die Steuerung erfolgt über ein anwenderfreundliches Schaltgerät Comfort.

Wie schützt der Staufix FKA vor Rückstau?

Der KESSEL Staufix FKA ist mit einem doppelten Verschlusssystem ausgestattet, um umfassenden Rückstauschutz sicherzustellen. Bei auftretendem Rückstau schließt das motorische Verschlusssystem automatisch und verhindert das Eindringen von Abwasser. Zusätzlich steht ein zweites, mechanisches Verschlusssystem als handverriegelbarer Notverschluss zur Verfügung, welches bei Bedarf manuell aktiviert werden kann. Das Gerät ist für fäkalienhaltiges und fäkalienfreies Abwasser geeignet und bietet Rückstauschutz vom Typ 3. Der Motor vom Typ KSM 140 ist mit der Schutzart IP 68 (3m/48h) ausgestattet.

Welche Funktionen bietet das Schaltgerät Comfort?

Die Steuerung des Rückstauautomaten erfolgt über das anwenderfreundliche Schaltgerät Comfort. Es kann optional über einen potentialfreien Kontakt in die Gebäudeleittechnik (GLT) oder Gebäudeautomation (GA) eingebunden werden. Zudem bietet es die Möglichkeit, Alarm- und Sammelstörmeldungen über eine integrierte GSM-Schnittstelle auszugeben. Eine USB-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige sowie eine Batteriepufferung und ein Selbstdiagnosesystem (SDS) ergänzen die umfangreichen Funktionen des Schaltgeräts. Die Niveauerfassung erfolgt optisch mittels einer Sonde, die ebenfalls die Schutzart IP 68 (3m/48h) aufweist. Das Schaltgerät selbst ist mit der Schutzart IP 54 gegen Staub und Spritzwasser geschützt und arbeitet mit einer Betriebsspannung von 230 V bei einer Netzfrequenz von 50 Hz.

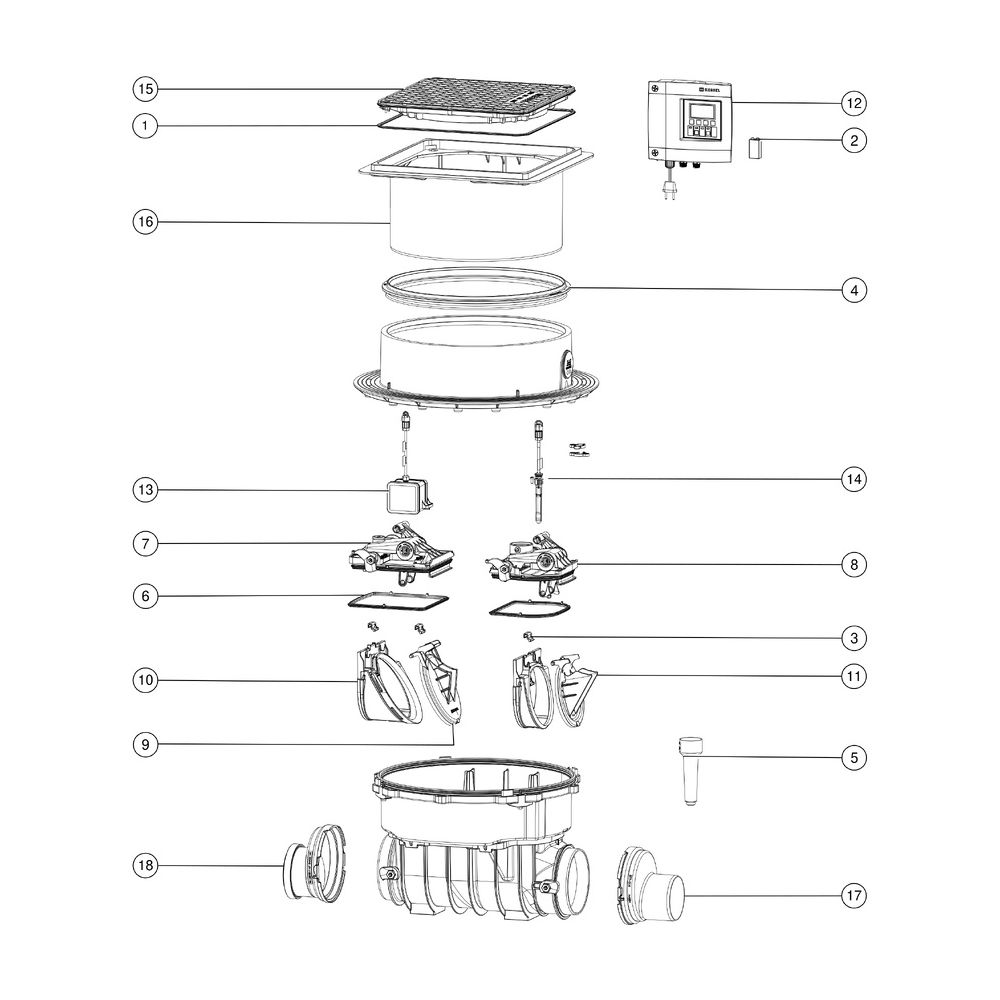

Wie ist der Staufix FKA konstruiert und installierbar?

Der Staufix FKA ist für den Einbau in die Bodenplatte vorgesehen und zeichnet sich durch seine robuste Bauweise aus. Die schwarze Abdeckplatte aus Kunststoff ist tagwasserdicht und verfügt über eine Verriegelung mit Lock & Lift Mechanismus. Mit einer Belastungsklasse von L 15 (EN 1253-1) ist die Abdeckung für begehbare Bereiche geeignet. Der Grundkörper verfügt über einen Stutzen mit Spitzende und Muffe, passend für Kunststoffrohre mit einem Außendurchmesser von 110 mm. Ein teleskopisches Aufsatzstück ermöglicht eine flexible Anpassung der Einbautiefe von 516 mm bis 669 mm. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3000 mm, der Gefällesprung 9 mm. Das modulare KESSEL-Baukastensystem erlaubt zudem eine spätere Umrüstung zu einer Rückstaupumpanlage Pumpfix F. Die Auslieferung erfolgt vormontiert zur bauseitigen Endmontage, wobei die Sensorik bauseits zu montieren und das Schaltgerät anzuschließen ist.

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Abwasserart: fäkalienhaltig
• Einbausituation: Einbau in die Bodenplatte
• Rückstauschutz: Typ 3
• Schutzart Motor: IP 68 (3m/48h)
• Schutzart Schaltgerät: IP 54
• Betriebsspannung: 230 V
• Nettogewicht: 18,2 kg
• Belastungsklasse: L 15 (EN 1253-1)

Der KESSEL Staufix FKA Rückstauautomat DN 100 mit Schaltgerät Comfort bietet eine zuverlässige und flexible Lösung für den Rückstauschutz in Gebäuden. Mit seiner Fähigkeit, fäkalienhaltiges Abwasser zu bewältigen, dem motorischen Verschlusssystem und dem Notverschluss, sowie der intelligenten Steuerung über das Schaltgerät Comfort, stellt er eine sichere Investition dar. Die robuste Konstruktion für den Bodeneinbau und die vielfältigen Anschlussmöglichkeiten unterstreichen die hohe Funktionalität dieses Systems.

Lieferumfang

• 1x Kessel Staufix FKA Rückstauautomat
• 1x Schaltgerät Comfort
• 1x Optische Sonde
