Kessel Rückstauautomat Staufix FKA, DN 100, Schaltgerät Comfort, Bodenplatte befliesbar

Der Kessel Staufix FKA Rückstauautomat DN 100 mit Schaltgerät Comfort ist ein Premium-System für den zuverlässigen Schutz vor Rückstau von fäkalienhaltigem und fäkalienfreiem Abwasser. Er ist für den Einbau in die Bodenplatte konzipiert und verfügt über eine befliesbare Abdeckplatte mit der Verriegelung Lock & Lift und der Belastungsklasse K 3. Dieses System ist ideal für alle Anwendungen, die einen effektiven Rückstauschutz nach EN 13564 erfordern.

Wie funktioniert der Staufix FKA Rückstauautomat?

Der Rückstauautomat ist mit einem motorischen Verschlusssystem ausgestattet, das bei Rückstau automatisch schließt, um das Eindringen von Abwasser zu verhindern. Ein zweites Verschlusssystem dient als handverriegelbarer Notverschluss, der zusätzliche Sicherheit bietet. Das Gerät ist für fäkalienhaltiges Abwasser geeignet und bietet einen Rückstauschutz vom Typ 3. Es verfügt über eine motorische und eine mechanische Rückstauklappe.

Welche Funktionen bietet das Schaltgerät Comfort?

Die Steuerung des Rückstauautomaten erfolgt über das anwenderfreundliche Schaltgerät Comfort. Dieses nutzt eine optische Sonde zur Niveauerfassung und kann optional über einen potentialfreien Kontakt in die Gebäudeleittechnik (GLT) oder Gebäudeautomation (GA) eingebunden werden. Alarm- und Sammelstörmeldungen können über eine integrierte GSM-Schnittstelle ausgegeben werden. Eine USB-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige und eine Batteriepufferung sind ebenfalls vorhanden. Das Selbstdiagnosesystem (SDS) überwacht die Funktion des Gerätes. Die Schutzart des Schaltgeräts beträgt IP 54, die Betriebsspannung liegt bei 230 V und die Netzfrequenz bei 50 Hz. Die Netzanschlussleitung des Schaltgeräts hat eine Länge von 1,4 m.

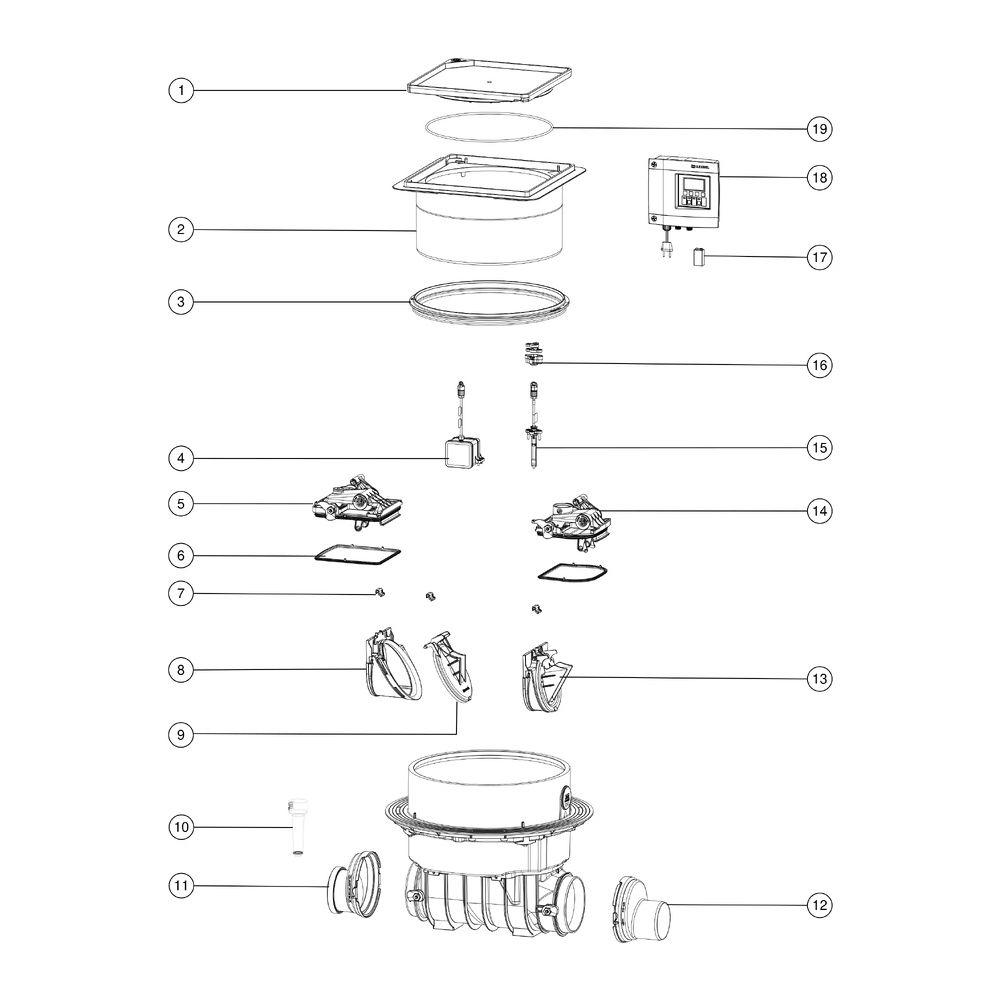

Konstruktion und Einbau des Rückstauautomaten

Der Rückstauautomat ist in Schwarz gehalten und entspricht der Norm EN 13564. Er besitzt eine Nennweite (DN) von 100 und einen Außendurchmesser (DA) von 110 mm. Der Einbau erfolgt in die Bodenplatte, wobei die Einbautiefe mittels eines teleskopischen Aufsatzstücks von 516 mm bis 669 mm höhenverstellbar ist. Das Aussparungsmaß für den Einbau beträgt 750 mm in Breite und Länge. Ein Gefällesprung von 9 mm ist integriert. Die Grundwasserbeständigkeit ab Unterkante Bodenteil liegt bei 3000 mm. Der Behälter ist mit Spitzende und Muffe ausgestattet. Der Motor vom Typ KSM 140 und die optische Sonde zur Niveauerfassung sind mit der Schutzart IP 68 (3m/48h) versehen. Die Kabellänge des Motors beträgt 5 m. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Das Gerät wird vormontiert zur bauseitigen Endmontage geliefert, wobei die Sensorik und das Schaltgerät bauseits anzuschließen sind.

Merkmale der befliesbaren Abdeckplatte

Die befliesbare Abdeckplatte besteht aus Kunststoff und misst 366 mm in Breite und Länge. Sie ist mit der Verriegelung Lock & Lift ausgestattet und entspricht der Belastungsklasse K 3 nach EN 1253-1. Die Abdeckplatte ist tagwasserdicht und für eine maximale Bodenbelaghöhe von 16 mm geeignet.

Technische Daten

• Nennweite (DN): 100
• Rohraußendurchmesser (DA): 110 mm
• Abwasserart: fäkalienhaltig
• Rückstauschutz: Typ 3
• Belastungsklasse Abdeckung: K 3 (EN 1253-1)
• Einbautiefe: 516 - 669 mm
• Grundwasserbeständigkeit: 3000 mm
• Betriebsspannung: 230 V
• Netzfrequenz: 50 Hz
• Nettogewicht: 17,9 kg
• Schutzart Motor und Sonde: IP 68 (3m/48h)
• Schutzart Schaltgerät: IP 54

Der Kessel Staufix FKA Rückstauautomat DN 100 mit Schaltgerät Comfort bietet eine zuverlässige und flexible Lösung für den Rückstauschutz in Gebäuden. Seine Fähigkeit, fäkalienhaltiges Abwasser zu bewältigen, kombiniert mit dem automatischen motorischen Verschlusssystem und dem handverriegelbaren Notverschluss, stellt eine hohe Sicherheit sicher. Die flexible Einbaumöglichkeit in Bodenplatten und die umfangreichen Steuerungsfunktionen des Schaltgeräts Comfort, wie die GSM-Schnittstelle und die GLT-Anbindung, erhöhen den Bedienkomfort und die Integrationsfähigkeit in moderne Haustechniksysteme.

Lieferumfang

• 1x Kessel Staufix FKA Rückstauautomat (vormontiert)
• 1x Schaltgerät Comfort
• 1x Sensorik
