Kessel Aquapump Pumpstation XL Tronic GTF 600 S1, mit Tauchglocke

Die Kessel Aquapump Pumpstation XL Tronic GTF 600 S1 mit Tauchglocke ist eine robuste Einzelanlage für die zuverlässige Entsorgung von fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, ist sie mit einer überflutbaren GTF 600 Pumpe ausgestattet, die im Dauerbetrieb (S1) arbeitet. Die präzise Niveauerfassung erfolgt pneumatisch mittels Tauchglocke, gesteuert durch ein Schaltgerät. Das modulare System ermöglicht flexible Anschlussmöglichkeiten und Erweiterungen.

Wie ist die Kessel Aquapump Pumpstation XL aufgebaut?

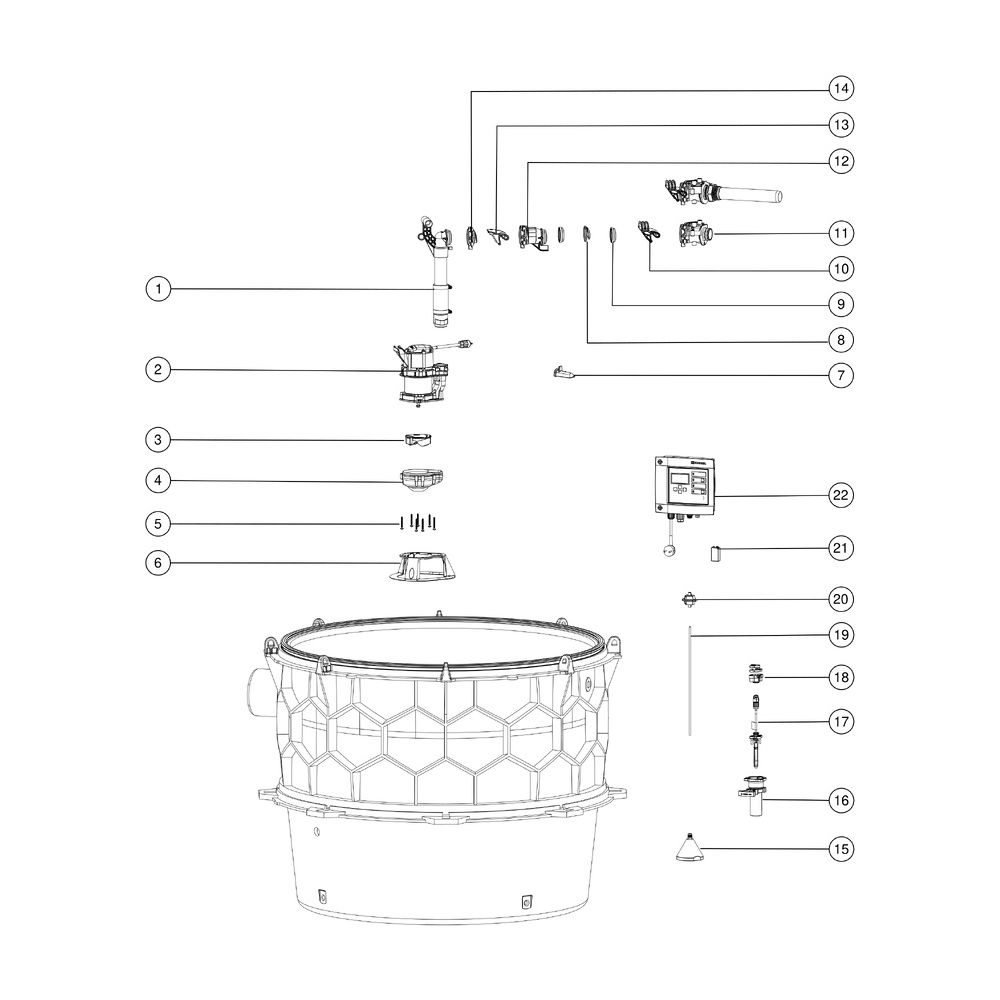

Die Pumpstation besteht aus einem Sammelbehälter aus dauerhaft beständigem Polyethylen (PE), der einen offenen Pumpenraum mit universalen Anschlussmöglichkeiten bietet. Das modulare KESSEL-Baukastensystem ermöglicht die Erweiterung durch verschiedene Technikschacht-Varianten als Zubehör. Der Behälter ist schwarz und entspricht der Norm EN 12050-2. Er ist für den Einbau ins Erdreich konzipiert und weist eine Grundwasserbeständigkeit ab Unterkante Bodenteil von 3000 mm auf. Das Nutzvolumen beträgt 90 Liter bei einer lichten Weite von 1000 mm.

Welche Leistung bietet die GTF 600 Pumpe?

Im Herzen der Pumpstation arbeitet eine überflutbare GTF 600 Pumpe mit einem Freistromrad, die eine Drehzahl von 2800 U/min erreicht. Sie ist für den Dauerbetrieb (S1) ausgelegt und fördert bis zu 12 m³/h bei einer maximalen Förderhöhe von 8 m. Die Pumpe ist für eine Förderguttemperatur von bis zu 40 °C geeignet. Die elektrische Anschlussleistung (P1) beträgt 0,65 kW, die Motorausgangsleistung (P2) 0,4 kW. Die Pumpe verfügt über die Schutzart IP 68 (bis 3 m Tiefe), Isolationsklasse F und Schutzklasse I. Die 10 m lange Anschlussleitung ist mit einem codierten Stecker versehen und der Nennstrom beträgt 2,9 A.

Wie wird die Pumpstation gesteuert und überwacht?

Die Steuerung der Pumpstation erfolgt über ein Comfort Schaltgerät mit der Schutzart IP 54. Die Niveauerfassung wird pneumatisch mittels einer Tauchglocke realisiert. Das Schaltgerät bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion, eine Batteriepufferung und ein Selbstdiagnosesystem (SDS). Ein optischer Alarmgeber warnt bei Störungen. Für erweiterte Konnektivität sind optionale GSM- und USB-Schnittstellen vorhanden. Die Betriebsspannung beträgt 230 V bei 50 Hz, und die erforderliche Absicherung des Schaltgeräts ist C 16 A.

Welche Anschluss- und Installationsmerkmale sind zu beachten?

Die Pumpstation ist für die Nassaufstellung vorgesehen und wird vormontiert geliefert, wobei Pumpen, Sensorik und Schaltgerät bauseits montiert und angeschlossen werden müssen. Der waagerechte Druckabgang hat einen Nenndurchmesser von DN 32 und einen Rohraußendurchmesser von 40 mm. Für den Zulauf sind Nennweiten von DN 150 und Rohraußendurchmesser von 160 mm vorgesehen, mit einer maximalen Anbohrung von DN 150. Durchgangsdichtungen für Kabelleerrohre und Entlüftungsleitungen mit DN 100 sind vorhanden. Die Anlage ist zudem mit Steighilfen und einem integrierten Rückflussverhinderer ausgestattet.

Technische Daten

• Nutzvolumen: 90 l
• Anzahl Pumpen: 1
• Leistung P1: 0,65 kW
• Leistung P2: 0,4 kW
• Max. Förderleistung: 12 m³/h
• Max. Förderhöhe: 8 m
• Drehzahl: 2800 U/min
• Schutzart Pumpe: IP 68 (3m)
• Betriebsspannung: 230 V
• Nettogewicht: 92 kg

Die Kessel Aquapump Pumpstation XL Tronic GTF 600 S1 bietet eine zuverlässige und effiziente Lösung für die Abwasserentsorgung ohne Fäkalien im Erdreich. Mit einer maximalen Förderleistung von 12 m³/h und einer Förderhöhe von 8 m, angetrieben durch eine 0,65 kW Pumpe im Dauerbetrieb S1, ist sie für anspruchsvolle Anwendungen ausgelegt. Das integrierte Schaltgerät mit pneumatischer Niveauerfassung und umfangreichen Überwachungsfunktionen stellt einen sicheren und wartungsarmen Betrieb sicher.

Lieferumfang

• 1x Kessel Aquapump Pumpstation XL Tronic GTF 600 S1
• 1x GTF 600 Pumpe
• 1x Schaltgerät Comfort
• 1x Tauchglocke
