Kessel Aquapump Pumpstation XL Tronic GTF 1600 S1, 8743020

Die KESSEL Aquapump Pumpstation XL Tronic GTF 1600 S1 ist eine robuste Lösung für die Entsorgung von fäkalienfreiem oder fäkalienhaltigem Abwasser. Sie ist für den Einbau ins Erdreich konzipiert und verfügt über eine überflutbare GTF 1600 Pumpe, die im Betriebsart S1 arbeitet. Die präzise Niveauerfassung erfolgt hydrostatisch über eine Pegelsonde, gesteuert durch ein Schaltgerät.

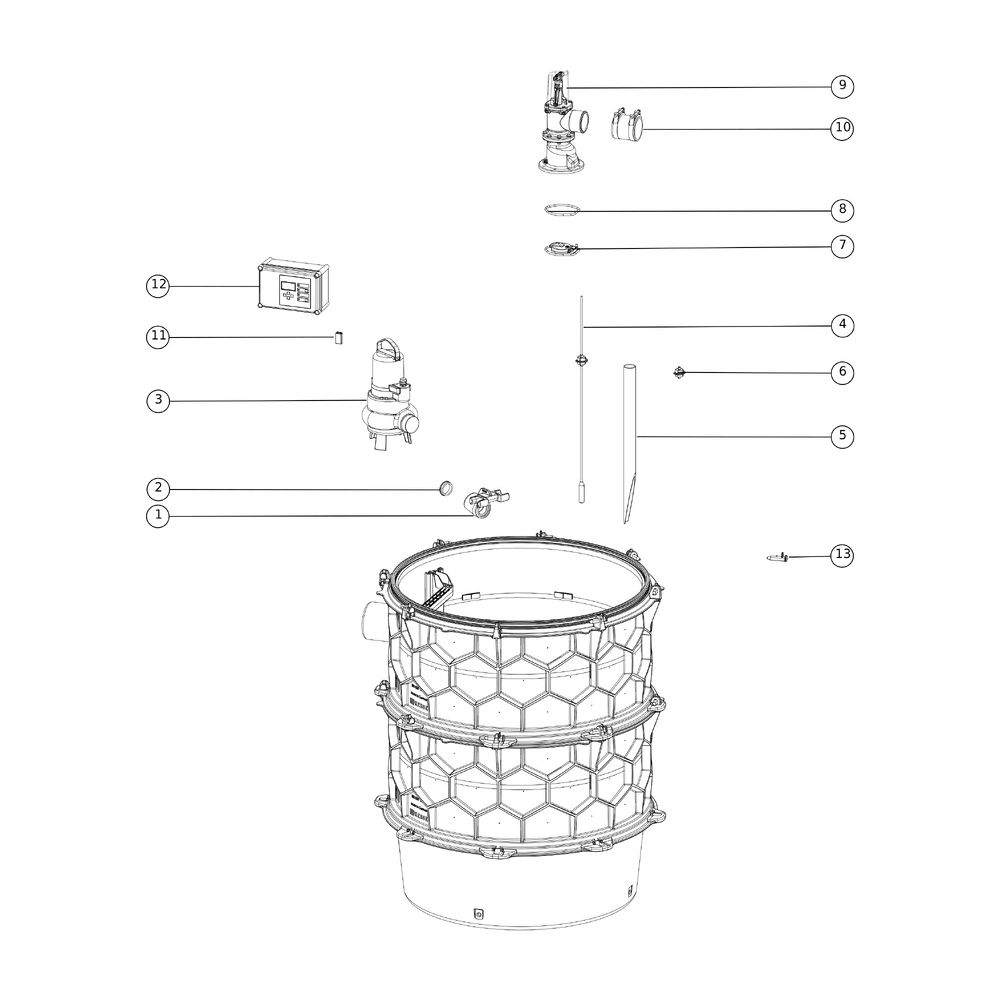

Wie ist die Kessel Aquapump Pumpstation XL aufgebaut?

Die Pumpstation ist mit einer überflutbaren Pumpe und einem integrierten Rückflussverhinderer ausgestattet. Der Sammelbehälter besteht aus dauerhaft beständigem Kunststoff (PE) und bietet einen offenen Pumpenraum mit universellen Anschlussmöglichkeiten. Das modulare KESSEL-Baukastensystem ermöglicht die Erweiterung mit verschiedenen Technikschacht-Varianten als Zubehör. Die Aufstellung erfolgt als Nassaufstellung, und die Absperreinrichtung ist ein Schieber aus Kunststoff. Steighilfen sind vorhanden.

Für welche Abwasserarten und Einbausituationen ist die Pumpstation geeignet?

Die Pumpstation ist für die Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser ausgelegt. Sie ist speziell für den Einbau ins Erdreich vorgesehen und erfüllt die Normen EN 12050-2 sowie EN 12050-1, wobei sie ohne ATEX-Anforderungen betrieben wird. Der Auslieferungszustand ist vormontiert zur bauseitigen Endmontage, wobei Pumpen, Sensorik und Schaltgerät bauseits zu montieren bzw. anzuschließen sind.

Welche Leistung bietet die GTF 1600 Pumpe?

Die integrierte GTF 1600 Pumpe arbeitet mit einer Betriebsspannung von 400 V und einer Nennbetriebsart S1. Sie erreicht eine maximale Förderleistung von 49 m³/h und eine maximale Förderhöhe von 9,3 m. Die Drehzahl beträgt 2900 U/min. Die aufgenommene Motorleistung (P1) liegt bei 1,6 kW, die Motorausgangsleistung (P2) bei 1,2 kW. Die Pumpe besitzt die Schutzart IP 68 (20m) und eine Isolationsklasse H. Eine Temperaturüberwachung ist integriert, und die maximale Förderguttemperatur beträgt 40 °C. Die Netzanschlussleitung der Pumpe ist 10 m lang und vom Typ H07RN-F 7G 1,5 mm².

Welche Funktionen bietet die Steuerung der Pumpstation?

Die Pumpensteuerung erfolgt über ein Comfort Schaltgerät, das mit einem Motorschutz Schalter ausgestattet ist. Die Niveauerfassung erfolgt hydrostatisch mittels einer Pegelsonde, die auch als Alarmgeber dient. Das Schaltgerät verfügt über die Schutzart IP 54 und bietet eine Vielzahl von Funktionen, darunter einen potentialfreien Kontakt, eine GSM-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS).

Technische Daten

• Anlagenart: Einzelanlage
• Nutzvolumen: 350 l
• Länge: 1370 mm
• Breite: 1240 mm
• Höhe: 1416 mm
• Gewicht netto: 151 kg
• Förderleistung max.: 49 m³/h
• Förderhöhe max.: 9,3 m
• Leistung P1: 1,6 kW
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68 (20m)
• Mediumtemperatur (Dauerbetrieb): 40 °C

Die KESSEL Aquapump Pumpstation XL Tronic GTF 1600 S1 bietet eine zuverlässige und leistungsstarke Lösung für die Abwasserentsorgung im Erdreich. Mit einer maximalen Förderleistung von 49 m³/h und einer Leistung P1 von 1,6 kW ist sie für anspruchsvolle Anwendungen geeignet. Die umfassende Steuerung mit hydrostatischer Niveauerfassung und zahlreichen Überwachungsfunktionen stellt einen sicheren und effizienten Betrieb sicher.
