Kessel Aquapump Pumpstation XL Tronic GTF 1200 S1, mit Tauchglocke

Die KESSEL Aquapump Pumpstation XL Tronic GTF 1200 S1 mit Tauchglocke ist eine robuste und effiziente Einzelanlage für die zuverlässige Entsorgung von fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, verfügt sie über eine überflutbare GTF 1200 Pumpe im Dauerbetrieb (S1) und eine präzise pneumatische Niveauerfassung. Diese Pumpstation ist ideal für Anwendungen, die eine sichere und wartungsarme Abwasserförderung erfordern.

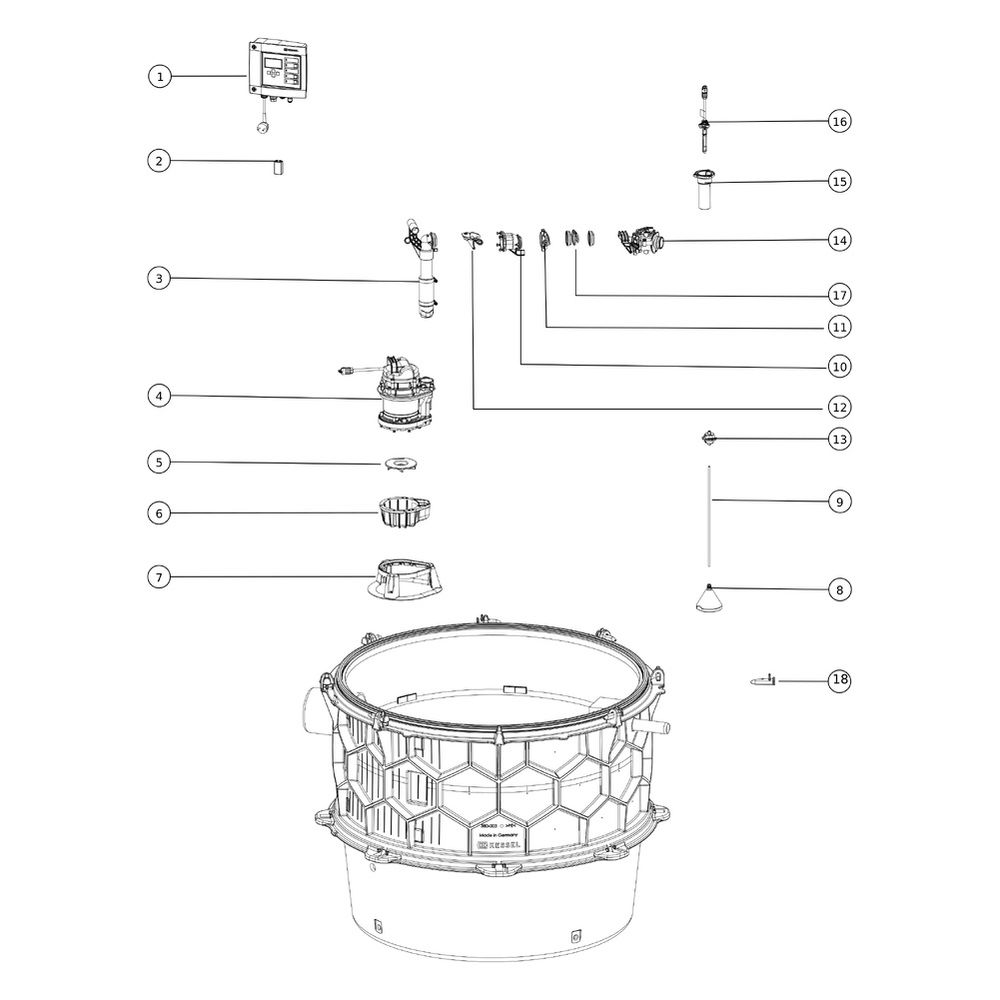

Wie ist die KESSEL Aquapump XL konstruiert?

Der Sammelbehälter der KESSEL Aquapump Pumpstation XL besteht aus dauerhaft beständigem Polyethylen (PE) und bietet einen offenen Pumpenraum mit universellen Anschlussmöglichkeiten. Die schwarze Pumpstation ist für die Nassaufstellung ausgelegt und entspricht der Norm EN 12050-2. Für eine flexible Anpassung an die bauseitigen Gegebenheiten stehen im modularen KESSEL-Baukastensystem verschiedene Technikschacht-Varianten als Zubehör zur Verfügung. Die Anlage ist als Einzelanlage ausgeführt und bietet eine Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil. Sie wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpen, Sensorik und Schaltgerät vor Ort zu montieren und anzuschließen sind.

Welche Pumpentechnik und Leistungsmerkmale bietet die Aquapump XL Tronic?

Im Herzen der Pumpstation arbeitet eine überflutbare GTF 1200 Pumpe, die für den Dauerbetrieb (S1) ausgelegt ist. Sie erreicht eine maximale Förderleistung von 15,5 m³/h und eine Förderhöhe von bis zu 9 m. Die Pumpe ist mit einem Freistromrad ausgestattet und verfügt über eine integrierte Temperaturüberwachung. Mit einer Schutzart von IP 68 und Isolationsklasse F sorgt für sie einen sicheren Betrieb. Die elektrische Anschlussleistung (P1) beträgt 1,4 kW und die Motorausgangsleistung (P2) 0,84 kW. Die Betriebsspannung liegt bei 230 V mit einem Nennstrom von 6,4 A. Die Anschlussleitung der Pumpe vom Typ H07RN-F 3G 1,0 mm² hat eine Länge von 10 m.

Wie funktioniert die Steuerung und Niveauerfassung der Pumpstation?

Die Steuerung der KESSEL Aquapump XL erfolgt über ein Comfort-Schaltgerät, das eine präzise Pumpensteuerung ermöglicht. Die Niveauerfassung wird pneumatisch mittels einer Tauchglocke realisiert, ergänzt durch einen optischen Alarmgeber. Das Schaltgerät ist mit der Schutzart IP 54 ausgestattet und bietet moderne Funktionen wie eine GSM-Schnittstelle, eine USB-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige sowie ein Selbstdiagnosesystem (SDS) und Batteriepufferung. Die Betriebsspannung beträgt 230 V bei einer Netzfrequenz von 50 Hz. Ein potentialfreier Kontakt ist optional verfügbar, und die erforderliche Absicherung des Schaltgeräts beträgt C 16 A.

Welche Anschluss- und Einbaueigenschaften sind zu beachten?

Die Pumpstation verfügt über einen waagerechten Druckabgang mit einem Nenndurchmesser von DN 32 (Rohraußendurchmesser 40 mm) und einen Zulauf mit einem Nenndurchmesser von DN 150 (Rohraußendurchmesser 160 mm). Der Zulauf ist als Rohrende ausgeführt und es ist eine Einlassöffnung vorhanden. Die lichte Weite des Behälters beträgt 1000 mm, das Nutzvolumen 100 Liter. Die Abmessungen der Pumpstation betragen 1330 mm in der Länge, 1240 mm in der Breite und 914 mm in der Höhe. Der Abstand der Rohrmitte Auslauf zu Behälterboden beträgt 780 mm, der Abstand der Rohrsohle Zulauf zu Behälterboden 607 mm und der Abstand der Rohrmitte Zulauf zu Behälterboden 687 mm.

Technische Daten

• Nutzvolumen: 100 l
• Max. Förderleistung: 15,5 m³/h
• Max. Förderhöhe: 9 m
• Leistung P1: 1,4 kW
• Leistung P2: 0,84 kW
• Betriebsspannung: 230 V
• Nennstrom: 6,4 A
• Schutzart Pumpe: IP 68
• Schutzart Schaltgerät: IP 54
• Max. Förderguttemperatur: 40 °C

Die KESSEL Aquapump Pumpstation XL Tronic GTF 1200 S1 mit Tauchglocke bietet eine leistungsstarke und zuverlässige Lösung für die Entsorgung von fäkalienfreiem Abwasser im Erdreich. Mit einer maximalen Förderleistung von 15,5 m³/h und einer Förderhöhe von 9 m, kombiniert mit einer intelligenten Steuerung und robusten Bauweise, stellt sie eine effiziente Wahl für anspruchsvolle Anwendungen dar. Die Pumpe mit 1,4 kW Leistung (P1) und die pneumatische Niveauerfassung sorgen für einen sicheren und wartungsarmen Betrieb.
