Kessel Aquapump Pumpstation XL Tronic GTF 2600 S1, 8743021

Die KESSEL Aquapump Pumpstation XL Tronic GTF 2600 S1 ist eine leistungsstarke und zuverlässige Lösung für die Entsorgung von fäkalienfreiem oder fäkalienhaltigem Abwasser. Konzipiert für den Einbau ins Erdreich, arbeitet diese Einzelanlage mit einer überflutbaren GTF 2600 Pumpe im Dauerbetrieb S1. Die Pumpensteuerung erfolgt über ein Schaltgerät mit hydrostatischer Niveauerfassung, ideal für den Einsatz in privaten und gewerblichen Bereichen ohne ATEX-Anforderungen.

Wie ist die KESSEL Aquapump Pumpstation konstruiert?

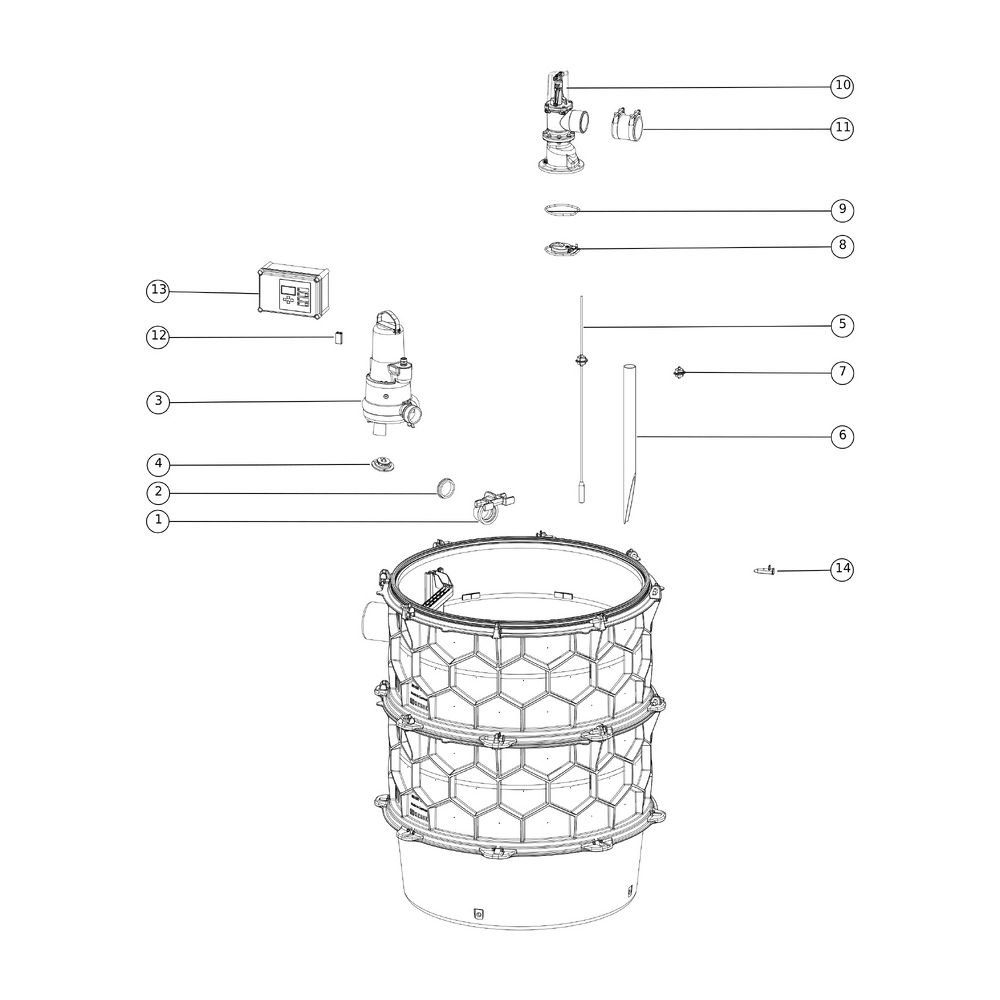

Die Pumpstation verfügt über einen Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) mit einem offenen Pumpenraum und universellen Anschlussmöglichkeiten. Sie ist für die Nassaufstellung ausgelegt und für den Einbau in Kombination mit einem Schachtmodul vorgesehen. Ein integrierter Rückflussverhinderer sowie ein Schieber aus Kunststoff als Absperreinrichtung sind vorhanden. Steighilfen erleichtern die Wartung. Die Pumpstation wird vormontiert geliefert und ist für die bauseitige Endmontage der Pumpen, Sensorik und des Schaltgeräts vorbereitet. Die Farbe der Anlage ist schwarz und sie entspricht den Normen EN 12050-2 sowie EN 12050-1.

Welche Leistung bietet die GTF 2600 Pumpe?

Die integrierte, überflutbare GTF 2600 Pumpe ist für eine maximale Förderleistung von 46 m³/h und eine maximale Förderhöhe von 13,6 m ausgelegt. Mit einer Drehzahl von 2900 U/min und einer aufgenommenen Motorleistung (P1) von 2,6 kW (Motorausgangsleistung P2: 2,1 kW) arbeitet sie im Dauerbetrieb S1. Die Pumpe ist nach Schutzart IP 68 (20m) geschützt und verfügt über eine integrierte Temperaturüberwachung. Die maximale Förderguttemperatur beträgt dauerhaft 40 °C. Ein Freistromrad sorgt für einen zuverlässigen Betrieb. Der Nennstrom liegt bei 4,5 A und die Isolationsklasse ist H.

Welche Funktionen bietet die Steuerung der Pumpstation?

Die Pumpensteuerung erfolgt über ein Comfort Schaltgerät mit hydrostatischer Niveauerfassung mittels Pegelsonde, die auch als Alarmgeber dient. Das Schaltgerät ist nach Schutzart IP 54 geschützt und bietet eine Betriebsspannung von 400 V. Es verfügt über einen Motorschutzschalter, eine mehrzeilige Displayanzeige, eine Logbuchfunktion und ein Selbstdiagnosesystem (SDS). Eine Batteriepufferung und ein potentialfreier Schaltkontakt sind ebenfalls integriert. Die Steuerung ist zudem mit einer GSM-Schnittstelle ausgestattet.

Welche Anschlussmöglichkeiten und Abmessungen sind zu beachten?

Der Sammelbehälter bietet einen waagerechten Druckabgang mit DN 80 (Außendurchmesser 90 mm). Der Zulauf hat eine Nennweite von DN 150 (Außendurchmesser 160 mm) und ermöglicht eine maximale Anbohrung von DN 150. Durchgangsdichtungen für Kabelleerrohr und Entlüftungsleitung sind jeweils in DN 100 vorhanden. Die lichte Weite des Behälters beträgt 1000 mm, und das Nutzvolumen beläuft sich auf 350 Liter. Das Netto-Gewicht der Pumpstation beträgt 160 kg. Die Abmessungen (Länge x Breite x Höhe) betragen 1370 mm x 1240 mm x 1416 mm. Die Grundwasserbeständigkeit ab der Unterkante des Bodenteils liegt bei 3000 mm.

Technische Daten

• Nutzvolumen Behälter: 350 l
• Max. Förderleistung: 46 m³/h
• Max. Förderhöhe: 13,6 m
• Leistung P1: 2,6 kW
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68 (20m)
• Schutzart Schaltgerät: IP 54
• Abwasserart: fäkalienhaltig und fäkalienfrei
• Einbausituation: Einbau ins Erdreich
• Gewicht netto: 160 kg

Die KESSEL Aquapump Pumpstation XL Tronic GTF 2600 S1 bietet eine robuste und vielseitige Lösung für die Abwasserentsorgung im Erdreich. Mit einer maximalen Förderleistung von 46 m³/h und einer Förderhöhe von 13,6 m, angetrieben durch eine 2,6 kW Pumpe, ist sie für anspruchsvolle Anwendungen geeignet. Die umfassende Steuerung mit hydrostatischer Niveauerfassung und zahlreichen Überwachungsfunktionen stellt einen sicheren und effizienten Betrieb sicher.
