Kessel Aquapump Pumpstation XL Duo 230V SPF 1400-S1, S1, mit Tauchglocke, niedrigster Einbau

Die KESSEL Aquapump Pumpstation XL Duo 230V SPF 1400-S1 ist eine leistungsstarke Doppelanlage für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, verfügt diese Pumpstation über zwei überflutbare SPF 1400-S1 Pumpen und eine pneumatische Niveauerfassung mittels Tauchrohr. Die Variante für den niedrigsten Einbau ermöglicht eine flexible Installation und ist ideal für den Einsatz in privaten, gewerblichen oder kommunalen Bereichen, wo eine sichere und effiziente Abwasserentsorgung erforderlich ist.

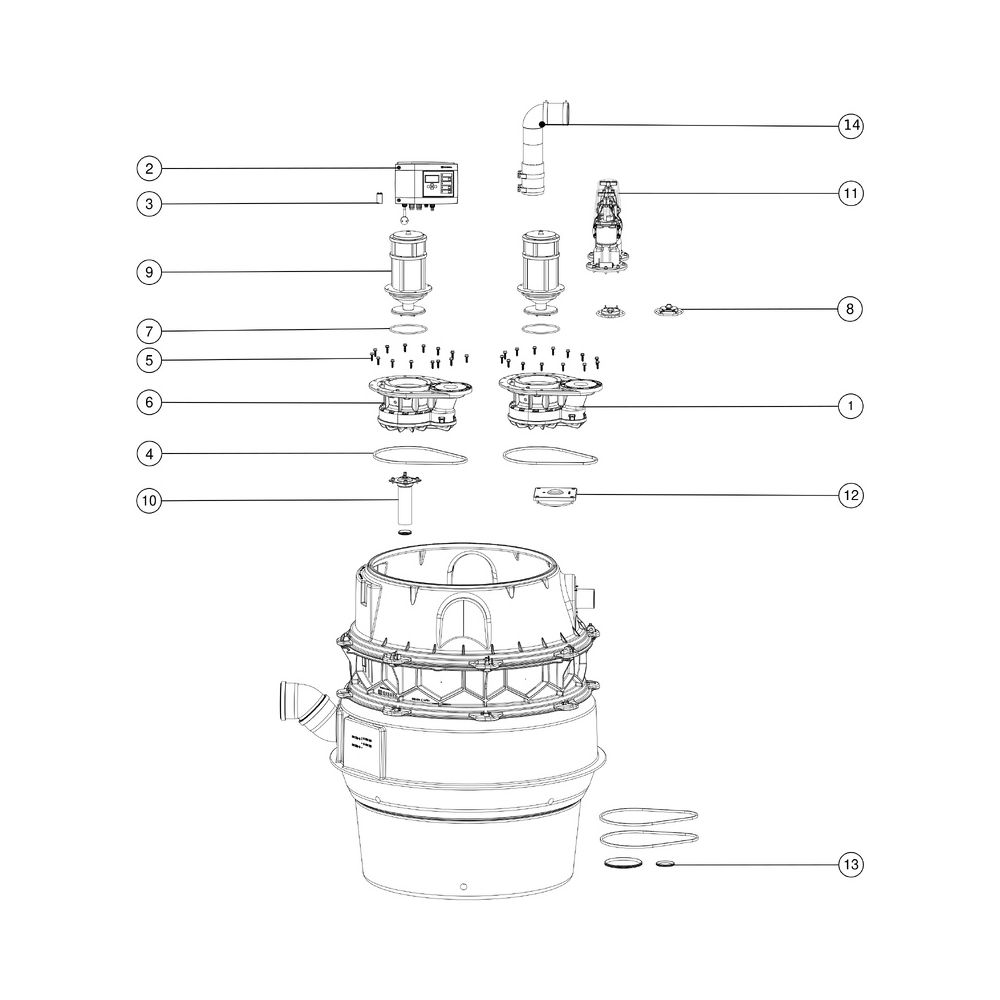

Wie ist die KESSEL Aquapump Pumpstation XL Duo aufgebaut?

Die KESSEL Aquapump Pumpstation XL Duo ist eine robuste Doppelanlage, die für fäkalienhaltiges und fäkalienfreies Abwasser geeignet ist. Sie ist für den Einbau ins Erdreich konzipiert und verfügt über einen Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) mit einem Behältervolumen von 335 Litern und einem Nutzvolumen von 160 Litern. Der Behälter besitzt einen abgeschlossenen Pumpenraum für die Trockenaufstellung und eine verschraubte Reinigungsöffnung. Die Druckleitung ist mit einem waagerechten Druckabgang ausgestattet, der über einen Kunststoff-Absperrschieber verfügt. Ein integrierter Rückflussverhinderer verhindert Rückstau. Steighilfen sind ebenfalls vorhanden, um die Wartung zu erleichtern. Die Anlage ist für den Einbau ins Erdreich mit einer Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil ausgelegt und entspricht der Norm EN 12050-1.

Welche Pumpenleistung bietet die Aquapump XL Duo?

Die Pumpstation ist mit zwei überflutbaren Pumpen des Typs SPF 1400-S1 ausgestattet. Jede Pumpe erreicht eine maximale Förderleistung von 38 m³/h und eine maximale Förderhöhe von 7 m. Die Drehzahl beträgt 1420 U/min. Die Pumpen sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt und verfügen über ein Freistromrad mit einem freien Kugeldurchgang von 40 mm. Die Leistungsaufnahme (P1) pro Motor beträgt 1,6 kW, die Ausgangsleistung (P2) 1,1 kW. Mit der Schutzart IP 68 (3m/48h) sind die Pumpen optimal gegen das Eindringen von Wasser geschützt. Die Betriebsart ist S1.

Wie erfolgt die Steuerung und Überwachung der Pumpstation?

Die Steuerung der KESSEL Aquapump Pumpstation XL Duo erfolgt über ein anwenderfreundliches Schaltgerät vom Typ Comfort mit der Schutzart IP 54. Die Niveauerfassung wird pneumatisch mittels eines Tauchrohrs realisiert. Das Schaltgerät bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion und eine Batteriepufferung. Ein Selbstdiagnosesystem (SDS) ist ebenfalls integriert. Für die Gebäudeleittechnik ist ein potentialfreier Kontakt optional verfügbar, und Alarm- sowie Sammelstörmeldungen können über eine integrierte GSM-Schnittstelle ausgegeben werden. Eine USB-Schnittstelle ist ebenfalls vorhanden. Die Betriebsspannung beträgt 230 V.

Welche Abmessungen und Anschlussmaße hat die Pumpstation?

Die KESSEL Aquapump Pumpstation XL Duo misst 1500 mm in der Höhe, 1295 mm in der Breite und 1295 mm in der Länge. Der Druckabgang hat einen Nenndurchmesser von DN 80 (Außendurchmesser 90 mm), während der Zulauf einen Nenndurchmesser von DN 150 (Außendurchmesser 160 mm) besitzt. Der Entlüftungsanschluss ist mit DN 70 dimensioniert. Die lichte Weite des Behälters beträgt 1000 mm, die lichte Weite des Einstiegs 800 mm. Der Abstand der Rohrmitte des Auslaufs zum Behälterboden beträgt 1343 mm. Der Abstand der Rohrsohle des Zulaufs zum Behälterboden beträgt 753 mm, und der Abstand der Rohrmitte des Zulaufs zum Behälterboden liegt bei 833 mm.

Technische Daten

• Behältervolumen: 335 l
• Nutzvolumen: 160 l
• Anzahl Pumpen: 2
• Leistung P1 pro Motor: 1,6 kW
• Max. Förderleistung: 38 m³/h
• Max. Förderhöhe: 7 m
• Drehzahl: 1420 U/min
• Schutzart Pumpe: IP 68
• Betriebsspannung: 230 V
• Gewicht netto: 208 kg
• Abmessungen (H x B x L): 1500 x 1295 x 1295 mm

Die KESSEL Aquapump Pumpstation XL Duo SPF 1400-S1 bietet eine leistungsstarke und flexible Lösung für die Förderung von fäkalienhaltigem Abwasser. Mit zwei überflutbaren Pumpen, einer Motorleistung von 1,6 kW pro Pumpe, einer maximalen Förderhöhe von 7 Metern und einem robusten Kunststoffbehälter ist sie für den Einbau ins Erdreich und den Außeneinsatz bestens geeignet und ermöglicht einen sicheren und effizienten Betrieb.

Lieferumfang

• • 1x Kessel Aquapump Pumpstation XL Duo
• • 2x Pumpe SPF 1400-S1
• • 1x Schaltgerät Comfort
• • 1x Tauchrohr für Niveauerfassung
