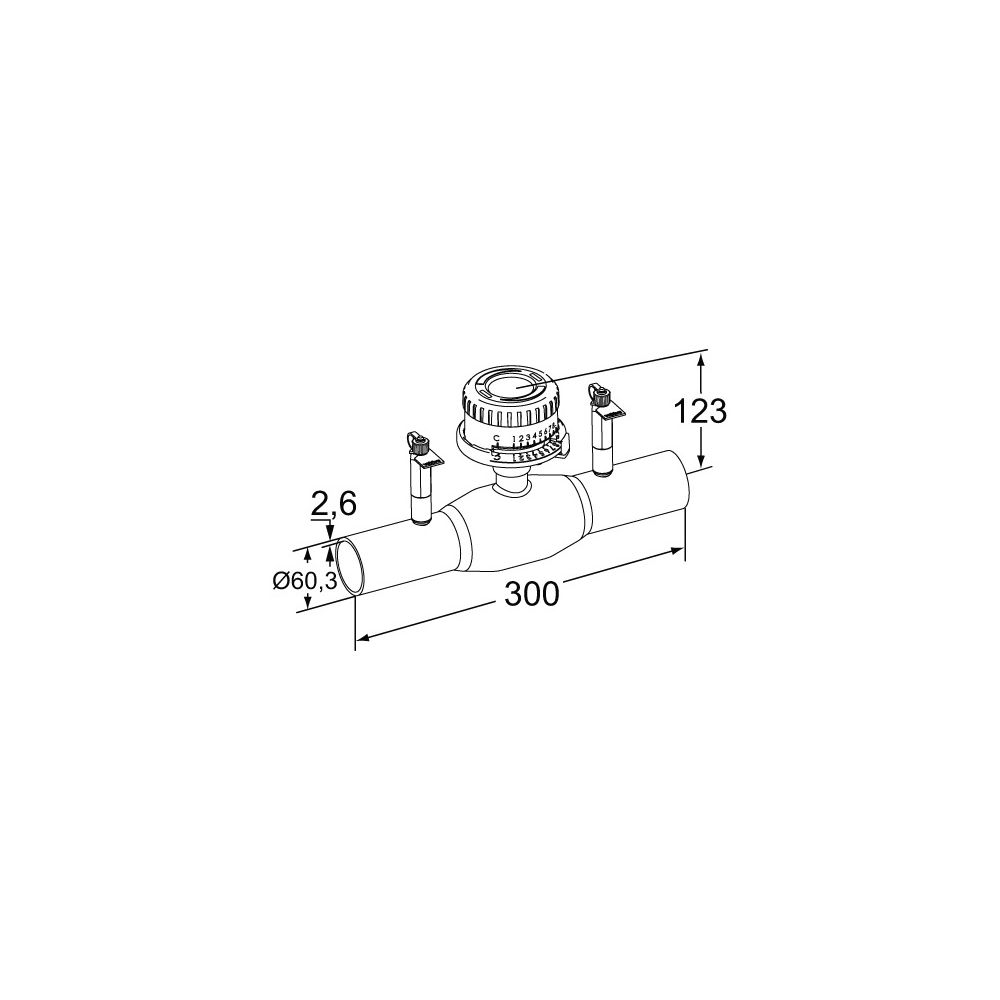

IMI TA Strangregulierventil TA-BVS 140, Nennweite DN 50 Nenndruck PN 25, Anschweißenden, Stahl

Das IMI TA Strangregulierventil TA-BVS 140 ist ein robustes Einregulierungsventil aus Stahl mit Anschweißenden, ausgelegt für einen Nenndurchmesser von DN 50 und einen Nenndruck von PN 25. Es zeichnet sich durch hohe Korrosionsfestigkeit aus und ist vielseitig in Heizungs- und Kühlungssystemen mit sauerstofffreiem Wasser einsetzbar. Das Ventil ermöglicht präzises Einregulieren, Voreinstellen, Messen und Absperren von Medien.

Welche Funktionen bietet das IMI TA Strangregulierventil TA-BVS 140?

Das IMI TA Strangregulierventil TA-BVS 140 ist speziell für die Anforderungen in Heizungs- und Kälteanlagen konzipiert. Es unterstützt die präzise Einregulierung von Volumenströmen mittels einer gleichprozentigen Kennlinie. Darüber hinaus ermöglicht es das Voreinstellen, Messen und Absperren des Mediums. Das Ventil ist für die Handbedienung geeignet und verfügt über einen Messanschluss sowie einen Standanzeiger zur einfachen Überwachung der Einstellungen.

Für welche Systeme und Medien ist das Ventil geeignet?

Das Strangregulierventil TA-BVS 140 ist für den Einsatz in Heizungs- und Kälteanlagen vorgesehen. Als Medien eignen sich sauberes Heizungs- oder Kühlwasser, wie beispielsweise oxygenfreies Wasser und Glykol. Die maximale Betriebstemperatur liegt bei 120 °C, die minimale Betriebstemperatur bei -20 °C. Das Ventil ist nicht für den Einsatz mit Dampf geeignet.

Wie ist das TA-BVS 140 konstruiert?

Das Gehäuse des Ventils besteht aus Stahl P235GH (EN 1.0345), was eine hohe Robustheit ermöglicht. Die Kugel ist aus Edelstahl X5CrNi18-10 (EN 1.4301) gefertigt. Eine gehärtete PTFE+GF Kugelabdichtung und eine FPM Spindelabdichtung sorgen für zuverlässige Dichtheit. Die Spindel besteht aus Edelstahl X8CrNiS18-9 (EN 1.4305), die Messnippel aus Messing und das Handrad aus PA-GF50. Das Ventil ist mit Anschweißenden ausgestattet.

Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe: PN 25
• Anschlussart: Anschweißenden
• Werkstoff Gehäuse: Stahl P235GH (EN 1.0345)
• Mediumtemperatur (Dauerbetrieb): -20 bis 120 °C
• Kvs-Wert: 39,7
• Geeignet für Handbedienung: Ja
• Mit Messanschluss: Ja
• Mit Standanzeiger: Ja
• Kugelmaterial: Edelstahl X5CrNi18-10 (EN 1.4301)

Das IMI TA Strangregulierventil TA-BVS 140 bietet eine zuverlässige und präzise Lösung für die Regelung von Heizungs- und Kühlsystemen. Mit seinem robusten Stahlgehäuse, den Anschweißenden und einem Nenndurchmesser von DN 50 ist es für anspruchsvolle Anwendungen mit einer Druckstufe von PN 25 ausgelegt. Die Eignung für Medientemperaturen von -20 °C bis 120 °C und ein Kvs-Wert von 39,7 unterstreichen die Leistungsfähigkeit dieses Ventils.
