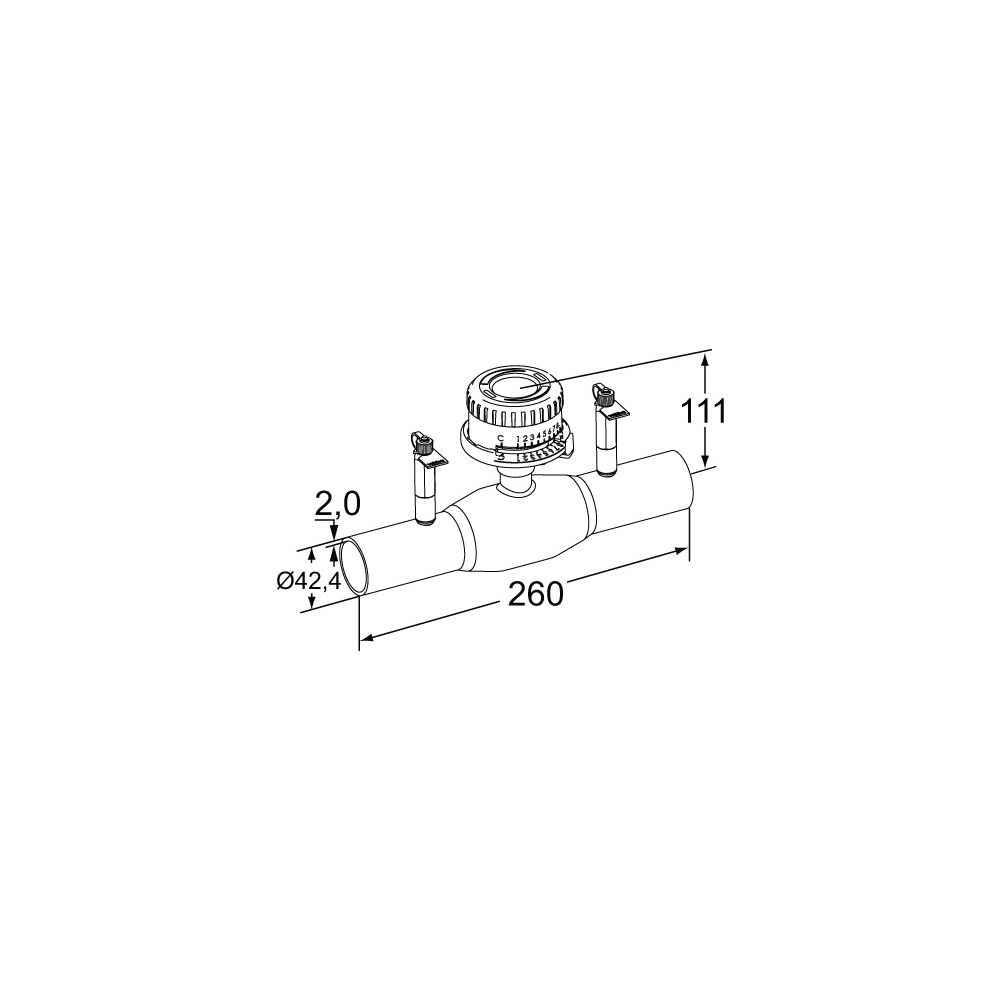

IMI TA Strangregulierventil TA-BVS 140, Nennweite DN 32 Nenndruck PN 25, Anschweißenden, Stahl

Das IMI TA Strangregulierventil TA-BVS 140 mit Anschweißenden ist ein manuell bedienbares Einregulierungsventil aus Stahl für Heizungs- und Kälteanlagen. Es zeichnet sich durch hohe Korrosionsfestigkeit aus und ist für den Einsatz mit sauerstofffreiem Wasser und Glykol geeignet. Mit einem Nenndurchmesser von DN 32 und einer Druckstufe von PN 25 bietet es Funktionen zum Einregulieren, Voreinstellen, Messen und Absperren.

Wie funktioniert das Strangregulierventil TA-BVS 140?

Das TA-BVS 140/143 von IMI TA ermöglicht präzises Einregulieren mit einer gleichprozentigen Kennlinie. Es dient zudem zum Voreinstellen, Messen und Absperren von Medienströmen. Ein Messanschluss und Messnippel sind vorhanden, ein Thermometer ist nicht integriert. Die Bedienung erfolgt manuell und erfordert kein Spezialwerkzeug.

Für welche Anwendungen ist das Ventil geeignet?

Dieses Einregulierungsventil ist speziell für den Einsatz in Heizungs- und Kälteanlagen konzipiert. Es eignet sich für sauberes Heizungs- oder Kühlwasser, wie beispielsweise sauerstofffreies Wasser und Glykol. Der Betriebstemperaturbereich liegt zwischen -20 °C und 120 °C. Das Ventil ist nicht für Dampfanwendungen vorgesehen. Bei Temperaturen unter -20 °C wird empfohlen, IMI Hydronic Engineering zu kontaktieren.

Aus welchen Materialien besteht das Strangregulierventil?

Das Gehäuse des Ventils besteht aus Stahl P235GH (EN 1.0345). Die Kugel ist aus Edelstahl X5CrNi18-10 (EN 1.4301) gefertigt, wobei für DN 15-50 auch PA-GF30 verwendet wird. Die Kugelabdichtung besteht aus gehärtetem PTFE+GF. Die Spindel ist aus Edelstahl X8CrNiS18-9 (EN 1.4305) und die Spindelabdichtung aus FPM. Messnippel sind aus Messing und das Handrad aus PA-GF50.

Technische Daten

• Nenndurchmesser: DN 32
• Druckstufe: PN 25
• Anschlussart: Anschweißenden
• Werkstoff Gehäuse: Stahl P235GH (EN 1.0345)
• Kvs-Wert: 17,3
• Mediumtemperatur (Dauerbetrieb): -20 °C bis 120 °C
• Geeignet für Handbedienung: Ja
• Mit Messanschluss: Ja
• Mit Standanzeiger: Ja
• Korrosionsfestigkeit: Hoch

Das IMI TA Strangregulierventil TA-BVS 140 bietet eine zuverlässige Lösung für die präzise Regelung in Heizungs- und Kälteanlagen. Mit seiner robusten Stahlkonstruktion, einem Nenndurchmesser von DN 32 und einer Druckstufe von PN 25 ist es für anspruchsvolle Anwendungen mit einem Temperaturbereich von -20 °C bis 120 °C ausgelegt. Die integrierten Funktionen zum Einregulieren, Voreinstellen, Messen und Absperren sowie der Kvs-Wert von 17,3 stellen eine effiziente Systemhydraulik sicher.
