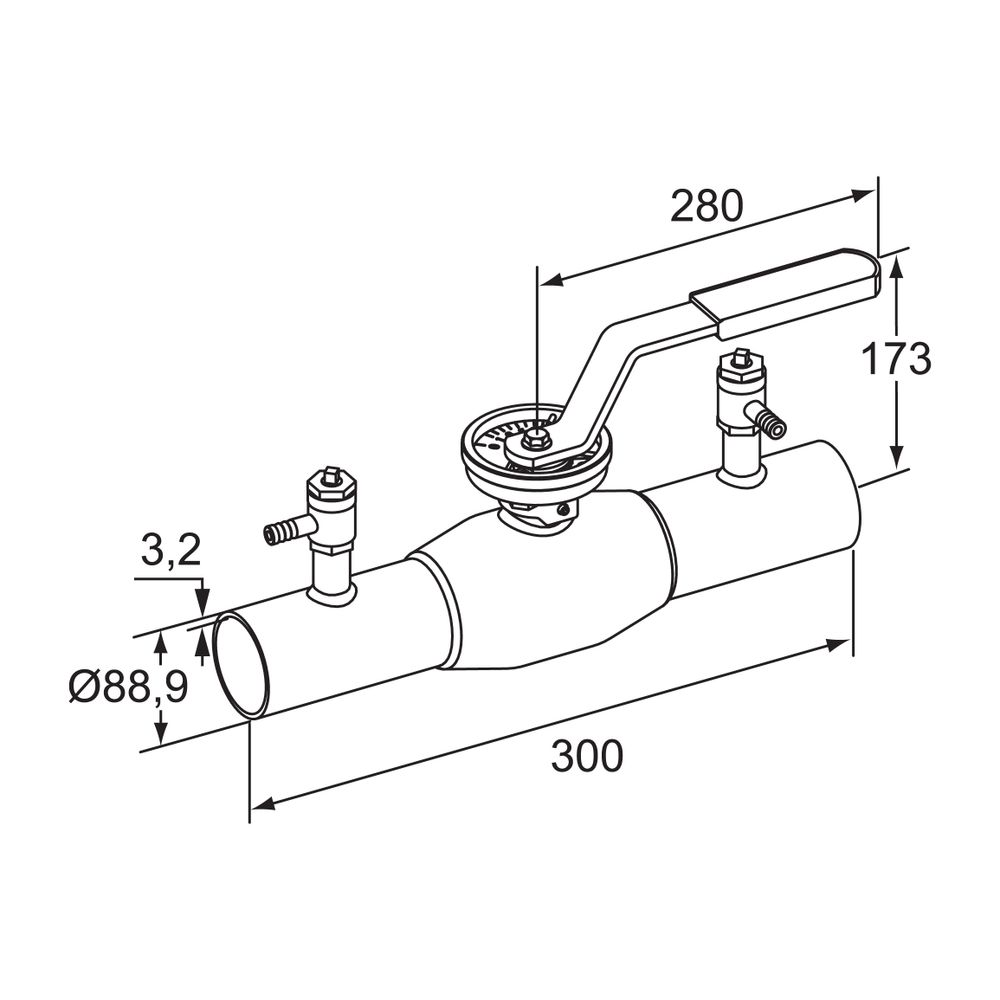

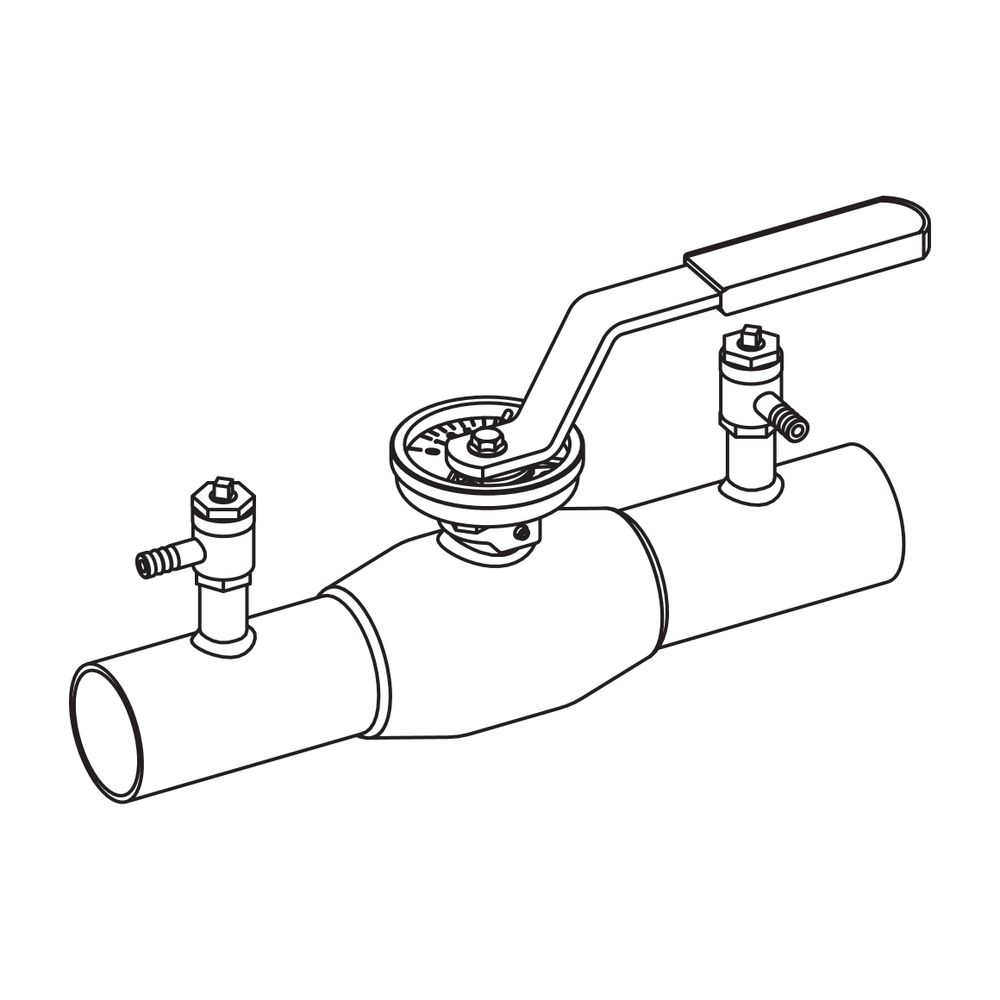

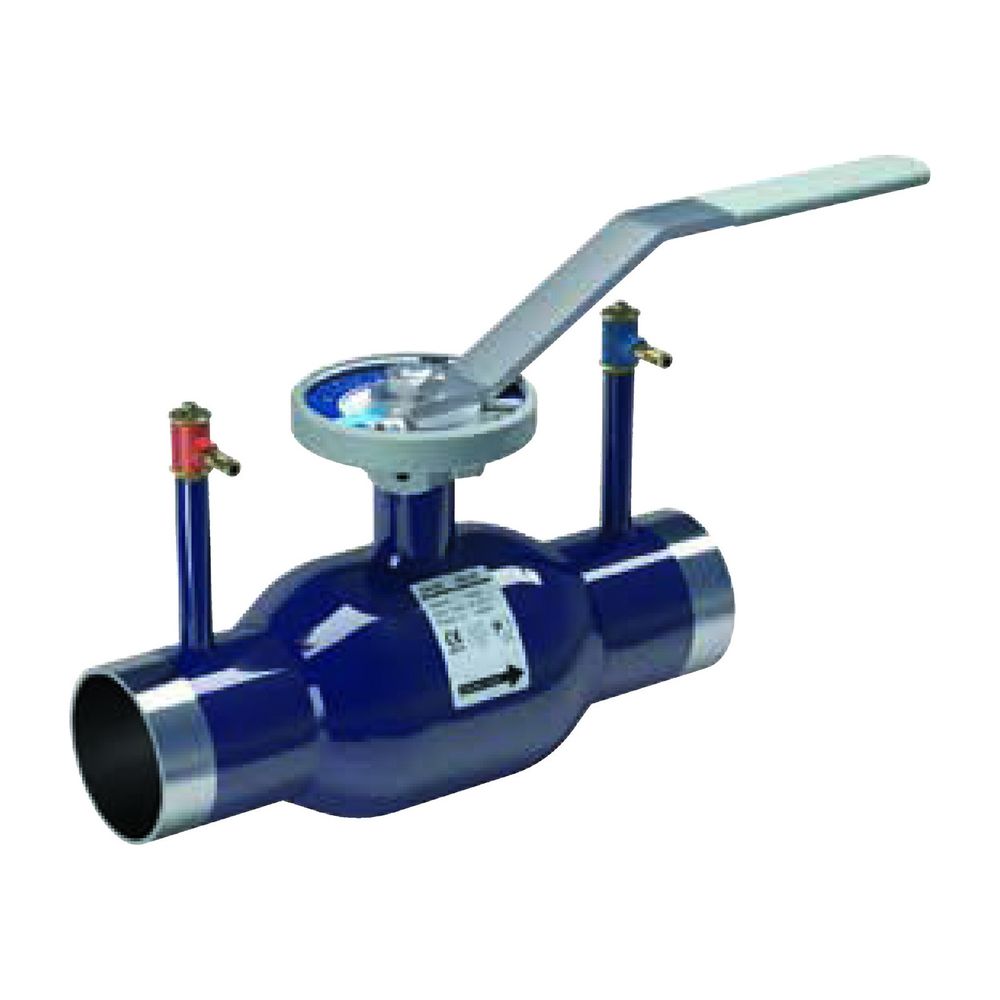

IMI TA Strangregulierventil TA-BVS 140, Nennweite DN 80 Nenndruck PN 25, Anschweißenden, Stahl

Das IMI TA Strangregulierventil TA-BVS 140 mit Anschweißenden ist ein robustes Einregulierungsventil aus Stahl, konzipiert für den Einsatz in Heizungs- und Kühlungssystemen mit sauerstofffreiem Wasser. Mit einer Nennweite von DN 80 und einem Nenndruck von PN 25 ermöglicht es präzises Einregulieren, Voreinstellen, Messen und Absperren von Medien.

Welche Funktionen bietet das Strangregulierventil?

Das TA-BVS 140 ermöglicht das präzise Einregulieren von Volumenströmen mittels einer gleichprozentigen Kennlinie. Es unterstützt zudem das Voreinstellen, Messen und Absperren in hydraulischen Systemen. Die Konstruktion ist für die Handbedienung ausgelegt und erfordert kein Spezialwerkzeug für Installation und Wartung. Ein integrierter Standanzeiger sowie Messnippel erleichtern die Bedienung und Kontrolle.

Für welche Anwendungen ist das Ventil geeignet?

Dieses Einregulierungsventil ist primär für den Einsatz in Heizungs- und Kälteanlagen vorgesehen. Es ist für Medien wie sauberes Heizungs- oder Kühlwasser, einschließlich oxygenfreiem Wasser und Glykol, geeignet. Der Betriebstemperaturbereich erstreckt sich von -20 Grad C bis zu 200 Grad C, wobei das Ventil nicht für Dampfanwendungen konzipiert ist. Bei Temperaturen unter -20 Grad C wird empfohlen, IMI Hydronic Engineering zu kontaktieren.

Welche Materialien sorgen für Langlebigkeit?

Das Gehäuse des Ventils besteht aus Stahl P235GH (1.0345), was eine hohe Stabilität und Korrosionsfestigkeit bietet. Die Kugel ist aus Edelstahl EN X5CrNi18-10 (1.4301) gefertigt, während die Spindel aus Edelstahl EN X8CrNiS18-9 (1.4305) besteht. Für die Spindelabdichtung wird FPM verwendet und die Kugelabdichtung erfolgt durch gehärtetes PTFE. Der Handgriff ist aus verzinktem Stahl und die Messnippel sind aus Messing gefertigt. Diese Materialkombination trägt zur Zuverlässigkeit und langen Lebensdauer des Ventils bei.

Technische Daten

• Typ: TA-BVS 140
• Nenndurchmesser: DN 80
• Druckklasse: PN 25
• Max. Betriebstemperatur: 200 Grad C
• Min. Betriebstemperatur: -20 Grad C
• Werkstoff Gehäuse: Stahl P235GH (1.0345)
• Kugelwerkstoff: Edelstahl EN X5CrNi18-10 (1.4301)
• Spindelwerkstoff: Edelstahl EN X8CrNiS18-9 (1.4305)
• Kvs-Wert: 108
• Anschlussart: Anschweißenden

Das IMI TA Strangregulierventil TA-BVS 140 bietet eine zuverlässige Lösung für die präzise hydraulische Einregulierung in Heizungs- und Kälteanlagen. Mit seinem robusten Stahlgehäuse, dem Nenndurchmesser DN 80 und der Druckklasse PN 25 ist es für anspruchsvolle Anwendungen mit Temperaturen von -20 Grad C bis 200 Grad C ausgelegt. Die hochwertigen Materialien und die vielfältigen Funktionen wie Messen und Absperren tragen zur Effizienz und Stabilität des Systems bei.
