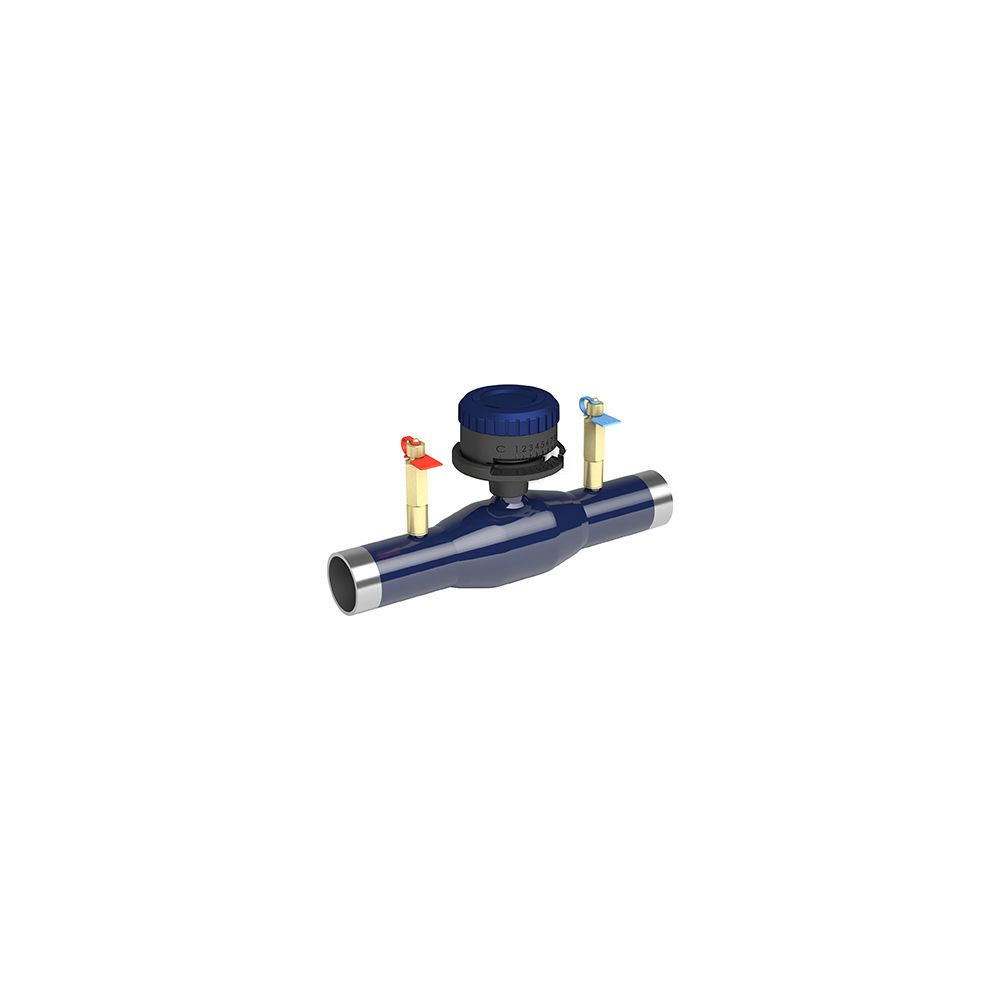

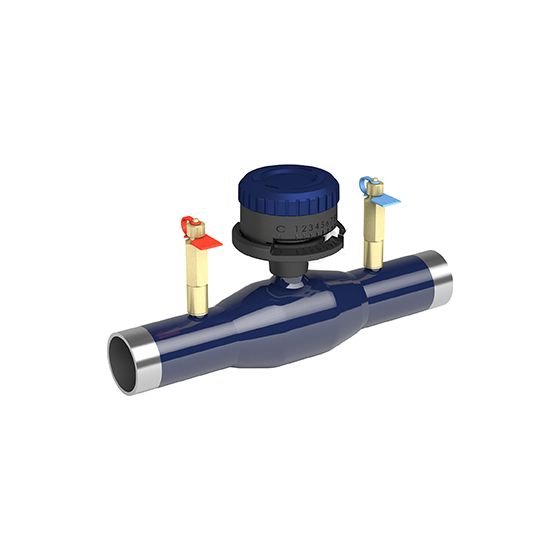

IMI TA Strangregulierventil TA-BVS 140, Nennweite DN 40 Nenndruck PN 25, Anschweißenden, Stahl

Das IMI TA Strangregulierventil TA-BVS 140 ist ein robustes Einregulierungsventil aus Stahl mit Anschweißenden, ausgelegt für einen Nenndurchmesser von DN 40 und eine Druckstufe von PN 25. Es ist vielseitig einsetzbar in Heizungs- und Kälteanlagen mit sauerstofffreiem Wasser und ermöglicht präzises Einregulieren, Voreinstellen, Messen sowie Absperren von Medienströmen.

Welche Funktionen bietet das IMI TA Strangregulierventil TA-BVS 140?

Das TA-BVS 140 von IMI TA ist speziell für den Einsatz in Heizungs- und Kälteanlagen konzipiert. Es bietet umfassende Funktionen für den hydraulischen Abgleich und die Systemsteuerung. Dazu gehören das präzise Einregulieren mit einer gleichprozentigen Kennlinie, das Voreinstellen zur Anpassung an spezifische Systemanforderungen, das Messen relevanter Betriebsdaten über integrierte Messnippel sowie das sichere Absperren von Medienströmen.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Dieses Strangregulierventil ist für den Betrieb mit sauberem Heizungs- oder Kühlwasser ausgelegt, insbesondere für sauerstofffreies Wasser und Glykol. Es ist nicht für Dampfanwendungen oder Leitungswasser geeignet. Der zulässige Betriebstemperaturbereich erstreckt sich von -20 °C bis 120 °C, was eine zuverlässige Funktion in einem breiten Spektrum von Systemen sicherstellt.

Aus welchen Materialien besteht das Strangregulierventil?

Das Gehäuse des Ventils ist aus hochwertigem Stahl P235GH (EN 1.0345) gefertigt, was eine hohe Korrosionsfestigkeit und Langlebigkeit ermöglicht. Die Kugel besteht aus Edelstahl X5CrNi18-10 (EN 1.4301). Für eine zuverlässige Dichtheit sorgen eine gehärtete PTFE+GF Kugelabdichtung und eine FPM Spindelabdichtung. Die Spindel ist aus Edelstahl X8CrNiS18-9 (EN 1.4305), die Messnippel aus Messing und das Handrad aus PA-GF50.

Wie wird das Ventil installiert und bedient?

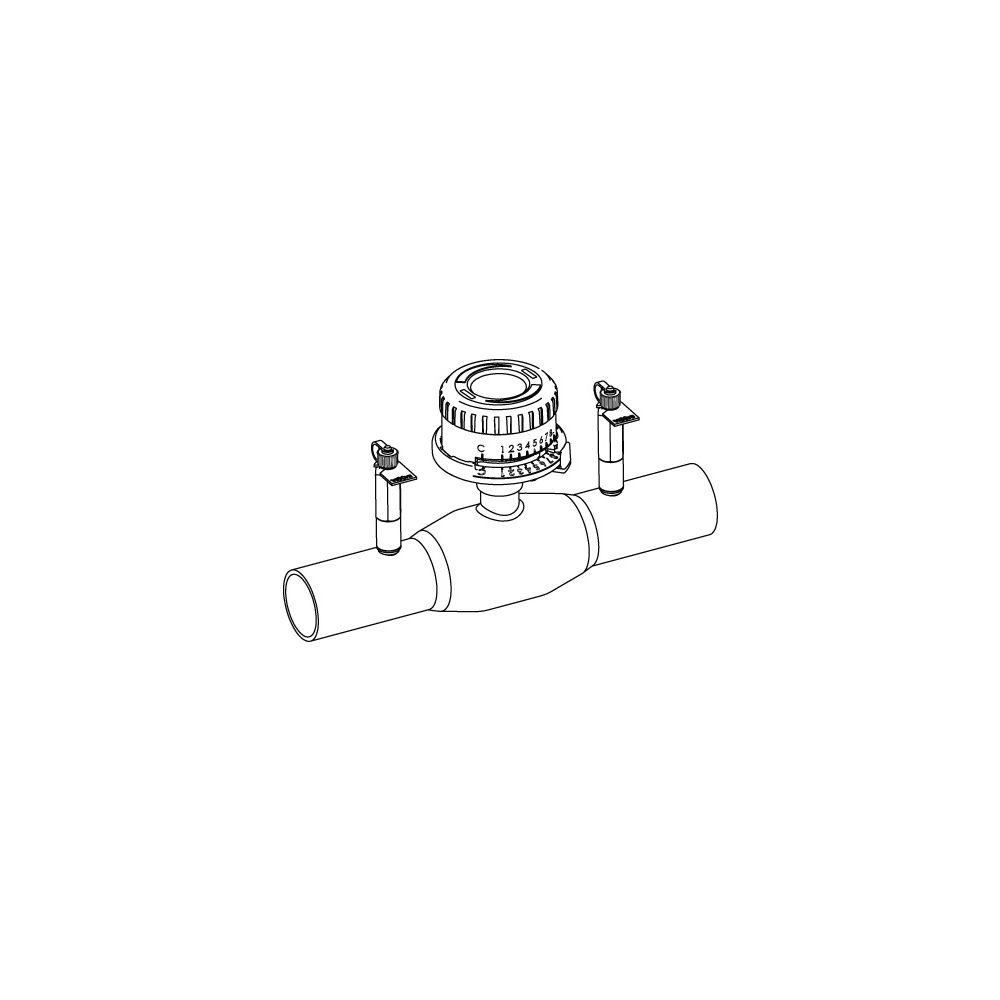

Das IMI TA Strangregulierventil TA-BVS 140 ist mit Anschweißenden ausgestattet, die eine sichere und dauerhafte Integration in das Rohrsystem mittels Schweißanschluss ermöglichen. Es ist für die Handbedienung vorgesehen und verfügt über einen Standanzeiger zur einfachen visuellen Kontrolle der Ventilstellung. Ein integrierter Messanschluss und Messnippel unterstützen die präzise Messung. Für die Installation und den Betrieb ist kein Spezialwerkzeug erforderlich.

Technische Daten

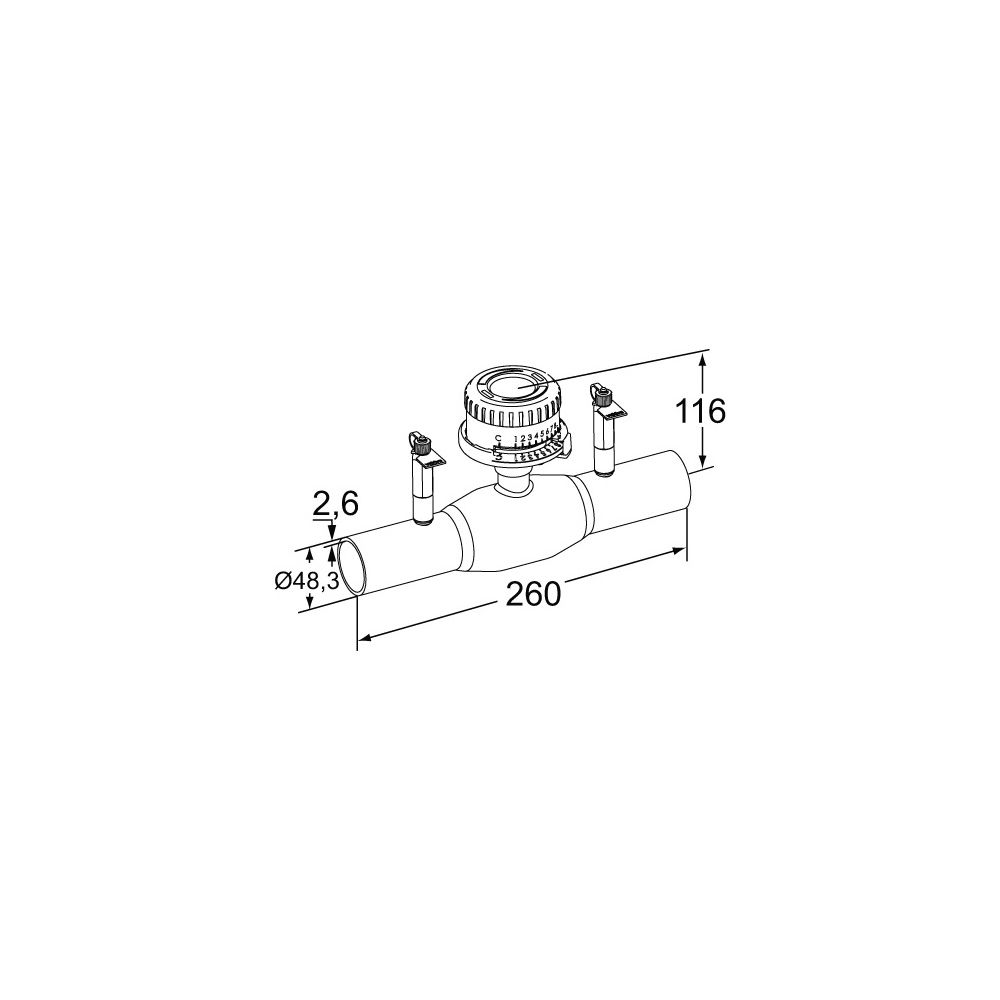

• Nenndurchmesser: DN 40
• Druckstufe: PN 25
• Kvs-Wert: 25,1
• Mediumtemperatur (Dauerbetrieb): -20 °C bis 120 °C
• Werkstoff Gehäuse: Stahl P235GH (EN 1.0345)
• Anschlussart: Anschweißenden (Schweißanschluss)
• Funktionen: Einregulieren, Voreinstellen, Messen, Absperren
• Geeignet für: Heizungswasser, Kühlwasser
• Bedienung: Handbedienung
• Mit Messanschluss: Ja

Das IMI TA Strangregulierventil TA-BVS 140 bietet als robustes Stahlventil mit Anschweißenden eine zuverlässige Lösung für die präzise Regelung in Heizungs- und Kälteanlagen. Mit einem Nenndurchmesser von DN 40, einer Druckstufe von PN 25 und einem Kvs-Wert von 25,1 ist es für anspruchsvolle Anwendungen geeignet. Die hohe Korrosionsfestigkeit und der breite Temperaturbereich von -20 °C bis 120 °C unterstreichen die Leistungsfähigkeit dieses handbedienbaren Ventils.
