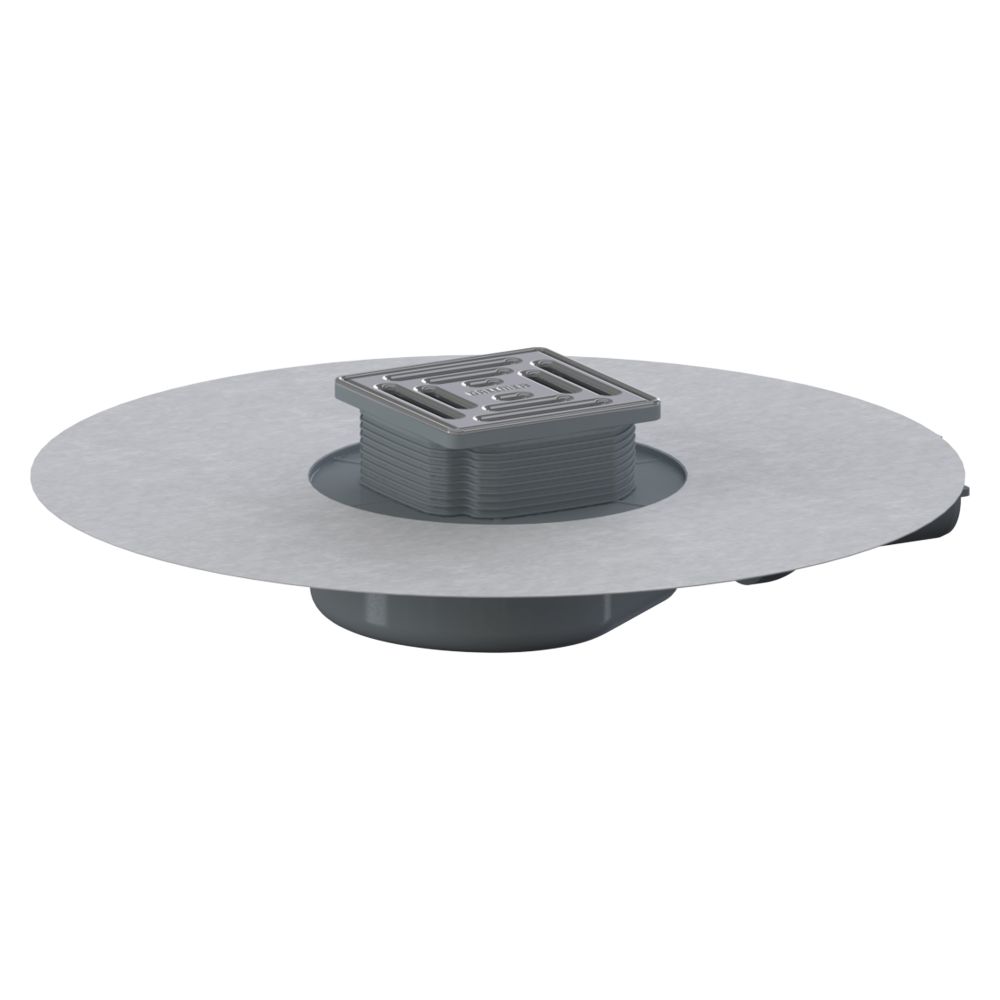

Dallmer DallDrain Select Plan OM Bodenablauf 100x100mm, DN 40, mit Kugelgelenk, ABS/PP/Edelstahl, 517593

Der DallDrain Select Plan OM von Dallmer ist ein montagefreundlicher Punktablauf für die Entwässerung von abzudichtenden Flächen in Bad, Spa oder Keller. Das System zeichnet sich durch eine geringe Bauhöhe von 55 mm und ein flexibles Kugelgelenk am Ablaufstutzen aus, das eine spannungsfreie Installation ermöglicht. Dank der integrierten Dichtmanschette und der robusten Materialkombination aus Polypropylen und Edelstahl eignet sich der Ablauf ideal für den Einsatz in Verbundabdichtungen gemäß DIN 18534.

Flexibilität bei der Montage

Das Ablaufgehäuse verfügt über umlaufende Verankerungen zur kraftschlüssigen Einbettung in den Estrich sowie ein Estrichverstärkungselement zum Schutz der Bodenkonstruktion. Der Aufsatz ist für Bodenbeläge von 10 bis 36 mm kürzbar und lässt sich zur exakten Ausrichtung um +/- 2,5 mm seitenverstellen. Der seitliche Ablaufstutzen in DN 40 ist mit einem Kugelgelenk ausgestattet, das eine Verstellung von 0 bis 15 Grad erlaubt, um den Anschluss an die Abwasserleitung zu erleichtern.

Hygiene und Sicherheit

Für eine einfache Wartung ist der mechanisch wirkende Geruchs- und Reinigungsverschluss vollständig herausnehmbar. Der Edelstahlrost im Edelstahlrahmen ist für die Belastungsklasse K 3 bis 300 kg ausgelegt. Die einklickbare Dichtmanschette ist alkalibeständig, nicht kapillar und rissüberbrückend, was eine sichere Anbindung an die Abdichtungsebene unterstützt.

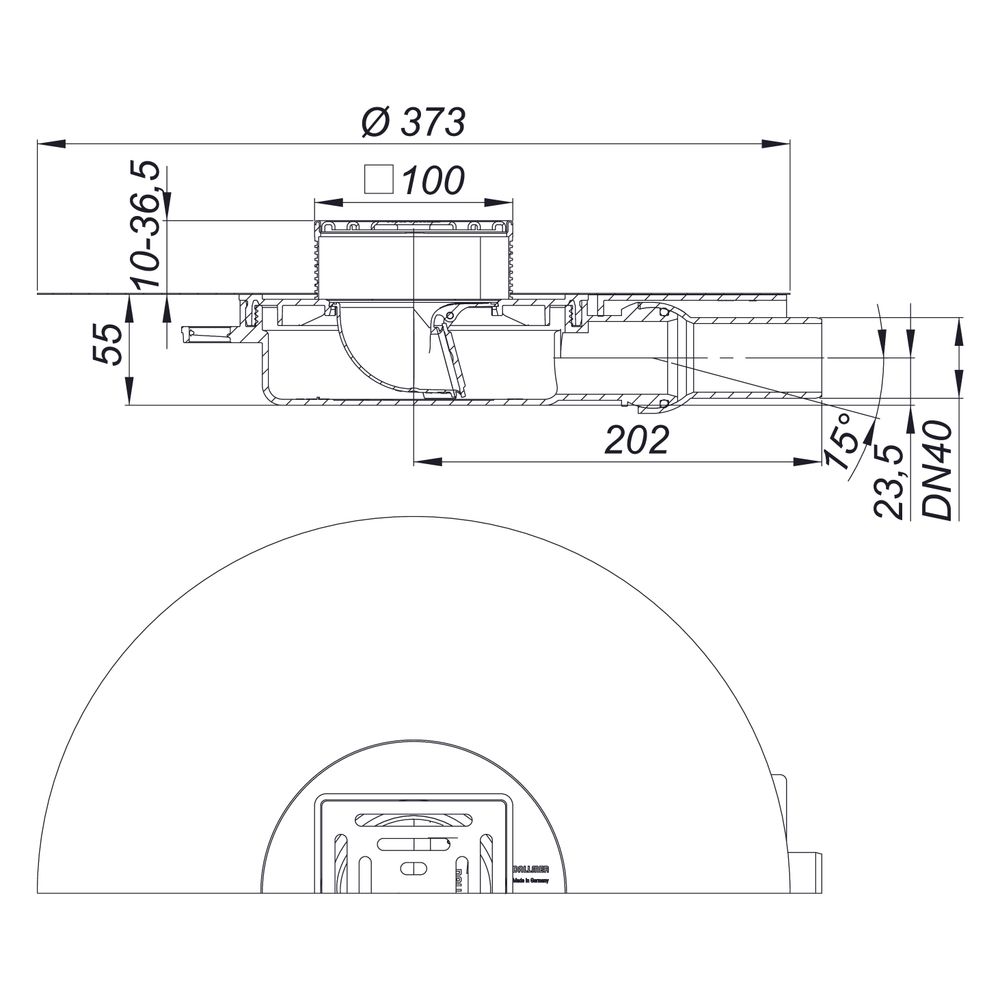

Technische Daten

• Nenndurchmesser: DN 40
• Bauhöhe: 55 mm
• Ablaufleistung: 0,7 l/s
• Rostmaß: 100 x 100 mm
• Belastungsklasse: K 3 (300 kg)
• Material Rost/Rahmen: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Verstellbarkeit Kugelgelenk: 0 - 15 Grad
• Bodenbelagsstärke: 10 - 36 mm

Dieser Bodenablauf bietet durch seine geringe Bauhöhe von 55 mm und die hohe Ablaufleistung von 0,7 l/s eine zuverlässige Entwässerungslösung für moderne Bodenaufbauten. Die Kombination aus dem mechanisch wirkenden, herausnehmbaren Geruchsverschluss und der normgerechten Dichtmanschette sorgt für dauerhafte Sicherheit und einfache Wartung. Mit dem 100 x 100 mm großen Edelstahlrost und der flexiblen Ausrichtung ist das System optimal für den Einsatz in privaten und gewerblichen Nassbereichen geeignet.
