Dallmer DallDrain Select Plan Bodenablauf 100x100mm, DN 40, mit Kugelgelenk, ABS/PP/Edelstahl, 517081

Der DallDrain Select Plan von Dallmer ist ein montagefreundlicher Bodenablauf zur Entwässerung von abzudichtenden Flächen in Bad, Spa und Keller. Das System zeichnet sich durch eine geringe Bauhöhe von 55 mm sowie ein seitliches Kugelgelenk aus, das eine spannungsfreie Ausrichtung der Abwasserleitung ermöglicht. Dank der robusten Materialkombination aus Polypropylen und Edelstahl eignet sich der Ablauf für den Neubau sowie für Modernisierungsprojekte.

Flexibilität bei der Montage

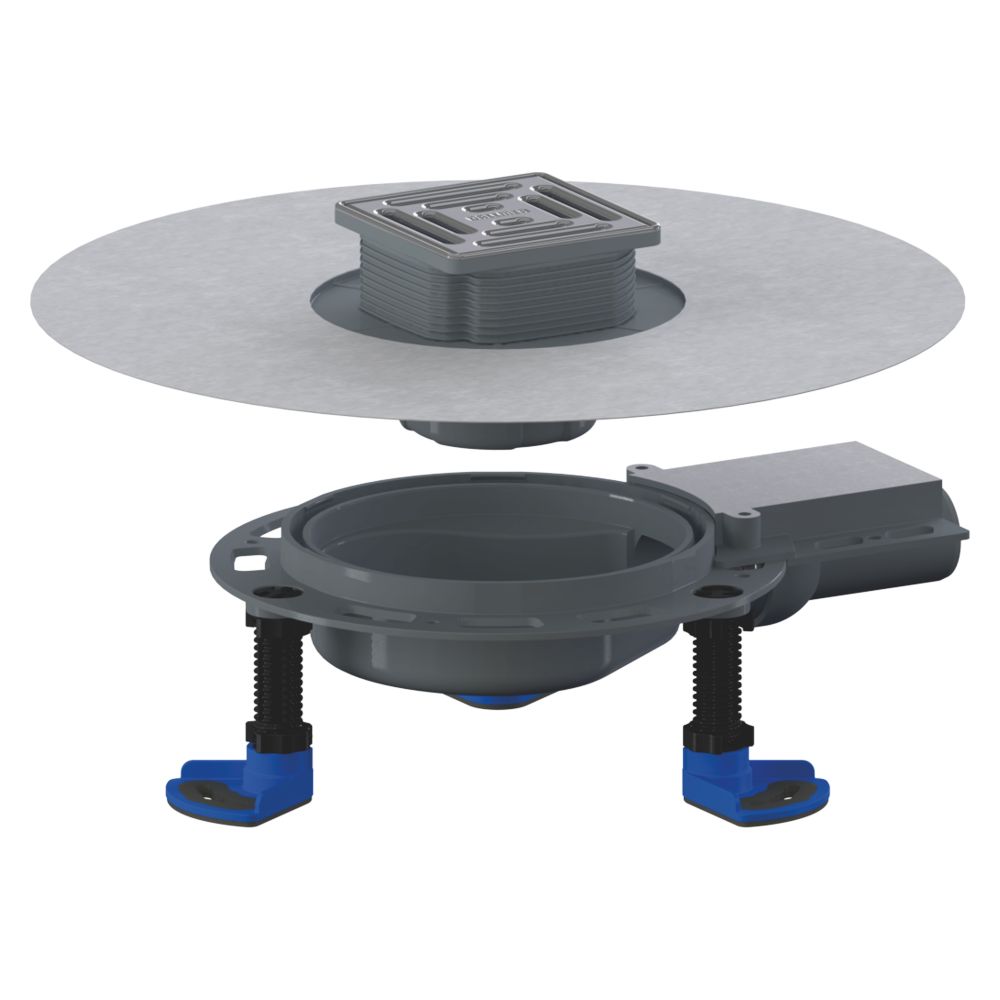

Das Ablaufgehäuse aus Polypropylen verfügt über drei schallentkoppelte Montagefüße, die eine präzise Höheneinstellung von 55 bis 250 mm erlauben. Für eine sichere Einbindung in den Estrich sorgen umlaufende Verankerungen sowie ein Estrichverstärkungselement. Der Aufsatz ist für Bodenbeläge von 10 bis 36 mm kürzbar und lässt sich zur optimalen Ausrichtung um +/- 2,5 mm seitenverstellen. Ein mechanisch wirkender Geruchs- und Reinigungsverschluss ist für Wartungszwecke vollständig entnehmbar.

Sichere Abdichtung und Anschluss

Der Ablauf ist mit einer einklickbaren, alkalibeständigen Dichtmanschette ausgestattet, die einen normgerechten Anschluss an Verbundabdichtungen gemäß DIN 18534 sicherstellt. Der seitliche Ablaufstutzen in DN 40 ist mit einem Kugelgelenk versehen, das eine Verstellung von 0 bis 15 Grad bietet. Dies erleichtert die Installation in beengten Einbausituationen. Die integrierte Sekundärentwässerung sowie die Bauschutzabdeckung unterstützen einen reibungslosen Bauablauf.

Dieser Bodenablauf kombiniert eine Ablaufleistung von 0,7 l/s nach DIN EN 1253 mit einer Belastungsklasse K 3 bis 300 kg. Der 100 x 100 mm große Edelstahlrost fügt sich dezent in das Bodenbild ein. Durch die Verwendung von hochwertigem Edelstahl 1.4301 und schlagfestem Polypropylen bietet das System eine langlebige Lösung für die zuverlässige Entwässerung im Innenbereich.

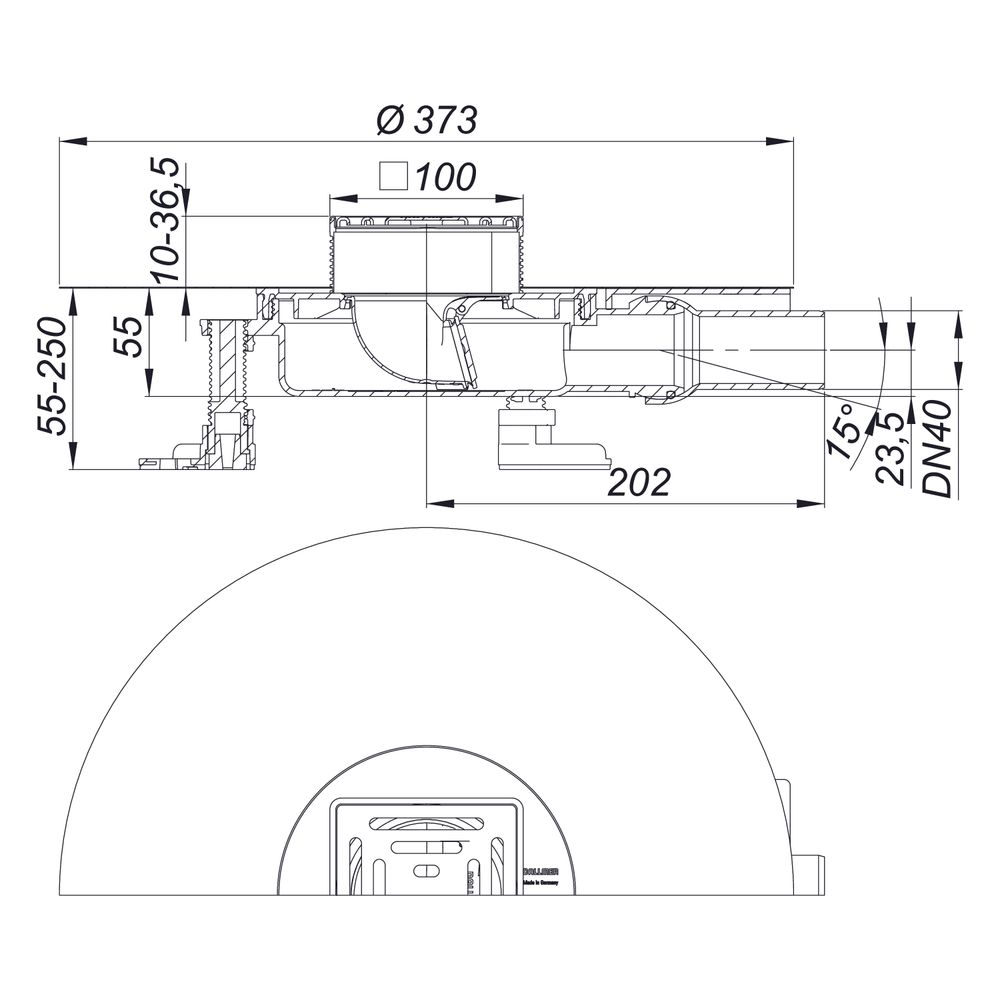

Technische Daten

• Nenndurchmesser: DN 40
• Bauhöhe: 55 mm
• Ablaufleistung: 0,7 l/s
• Belastungsklasse: K 3 (300 kg)
• Rostmaß: 100 x 100 mm
• Höhenverstellbarkeit: 55 - 250 mm
• Material Rost/Rahmen: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Ablaufrichtung: Seitlich mit Kugelgelenk (0 - 15 Grad)

Lieferumfang

• 1x Bodenablauf DallDrain Select Plan
• 1x Bauschutzabdeckung
