Dallmer DallDrain Select Plan OM Bodenablauf 120x120mm, DN 40, mit Kugelgelenk, ABS/PP/Edelstahl, 517616

Der DallDrain Select Plan OM von Dallmer ist ein montagefreundlicher Punktablauf für die Entwässerung von abzudichtenden Flächen in Bad, Spa oder Keller. Das System zeichnet sich durch eine geringe Bauhöhe von 55 mm und ein flexibles Kugelgelenk am Ablaufstutzen aus, das eine spannungsfreie Installation ermöglicht. Dank der integrierten Dichtmanschette und der robusten Materialkombination aus Polypropylen und Edelstahl eignet sich der Ablauf ideal für Neubau und Modernisierung.

Flexibilität bei der Montage

Das Ablaufgehäuse verfügt über umlaufende Verankerungen zur kraftschlüssigen Einbettung in den Estrich sowie ein Estrichverstärkungselement, das den Ablaufstutzen bei flachen Einbauhöhen schützt. Der Aufsatz ist für Bodenbeläge von 10 bis 36 mm kürzbar und lässt sich zur exakten Ausrichtung um +/- 9,5 mm seitenverstellen. Der seitliche Ablaufstutzen in DN 40 ist mittels Kugelgelenk um 0 bis 15 Grad neigbar, was den Anschluss an die Abwasserleitung vereinfacht.

Sicherheit und Hygiene

Für eine normgerechte Abdichtung gemäß DIN 18534 sorgt die einklickbare, rissüberbrückende Dichtmanschette. Der mechanisch wirkende Geruchs- und Reinigungsverschluss ist vollständig herausnehmbar, was eine einfache Wartung ermöglicht. Der hochwertige Edelstahlrost im Edelstahlrahmen ist für die Belastungsklasse K 3 bis 300 kg ausgelegt und bietet eine langlebige Lösung für den Bodenbereich.

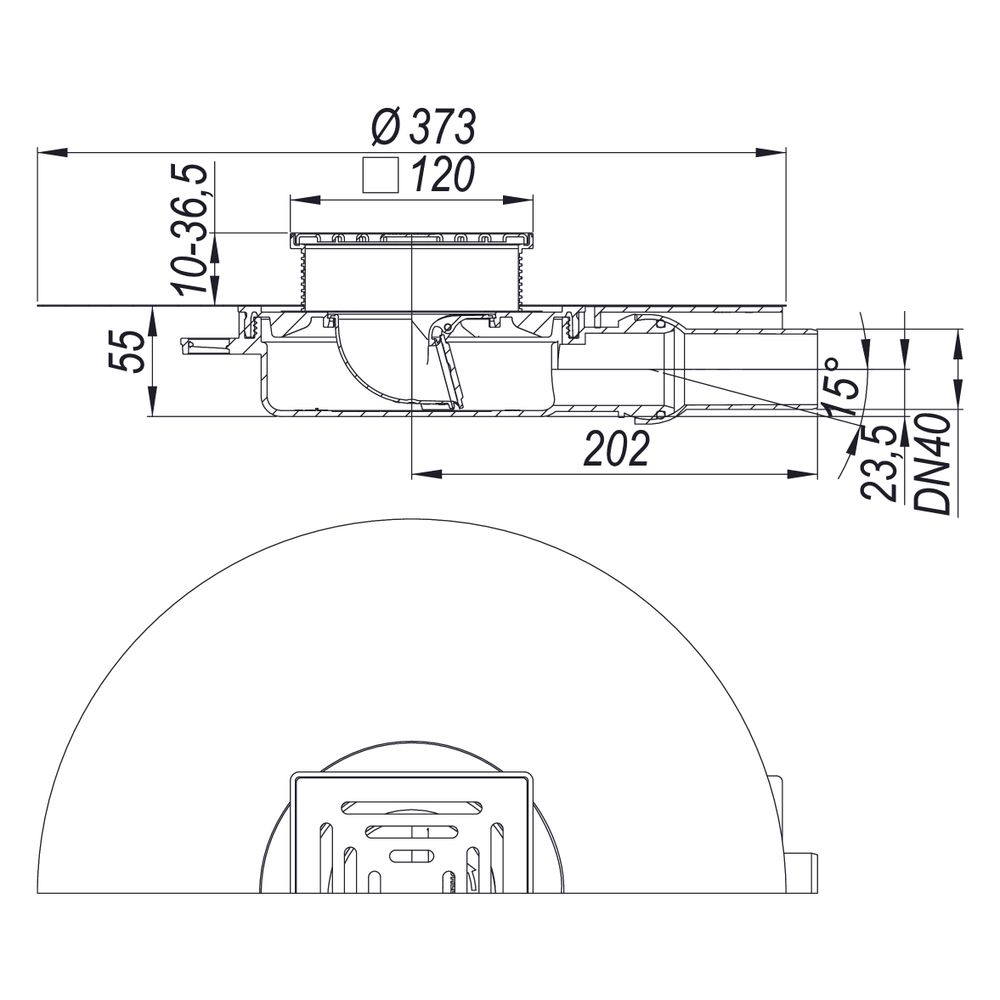

Technische Daten

• Nenndurchmesser: DN 40
• Bauhöhe: 55 mm
• Ablaufleistung: 0,7 l/s
• Rostmaß: 120 x 120 mm
• Belastungsklasse: K 3 (300 kg)
• Material Rost/Rahmen: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Verstellbarkeit Kugelgelenk: 0 - 15 Grad
• Einstellbereich Bodenbelag: 10 - 36 mm

Dieser Bodenablauf überzeugt durch seine hohe Flexibilität und einfache Handhabung bei der Installation. Mit einer Ablaufleistung von 0,7 l/s und der robusten Konstruktion aus Polypropylen und Edelstahl 1.4301 stellt er eine zuverlässige Entwässerungslösung dar. Die Kombination aus mechanischem Geruchsverschluss, verstellbarem Kugelgelenk und der normgerechten Dichtmanschette macht das System zu einer effizienten Wahl für professionelle Anforderungen bei der Flächenentwässerung.
