Dallmer DallDrain Select Plan Bodenablauf 120x120mm, DN 40, mit Kugelgelenk, ABS/PP/Edelstahl, 517104

Der DallDrain Select Plan Bodenablauf von Dallmer ist eine montagefreundliche und flexible Lösung zur Entwässerung von Flächen in Bad, Spa oder Keller. Das System zeichnet sich durch ein flaches Ablaufgehäuse mit einer Bauhöhe von 55 mm aus und eignet sich für Neubau sowie Modernisierung. Dank des integrierten Kugelgelenks am seitlichen Ablaufstutzen lässt sich die Abwasserleitung spannungsfrei anschließen.

Montagekomfort und Abdichtung

Der Bodenablauf bietet eine präzise Anpassung an die baulichen Gegebenheiten. Drei schallentkoppelte Montagefüße ermöglichen eine Höheneinstellung von 55 bis 250 mm, während der Aufsatz für Bodenbeläge von 10 bis 36 mm kürzbar und seitenverstellbar ist. Zur sicheren Einbindung in Verbundabdichtungen gemäß DIN 18534 dient eine einklickbare, alkalibeständige Dichtmanschette. Ein mechanisch wirkender Geruchs- und Reinigungsverschluss ist für die Wartung komplett herausnehmbar.

Robuste Konstruktion

Das Ablaufgehäuse und der Stutzen bestehen aus hochschlagfestem Polypropylen. Der 120 x 120 mm große Rost sowie der Rahmen sind aus Edelstahl 1.4301 gefertigt und entsprechen der Belastungsklasse K 3 bis 300 kg. Umlaufende Verankerungen sorgen für eine kraftschlüssige Einbettung in den Estrich, ergänzt durch ein Estrichverstärkungselement zum Schutz der Konstruktion bei flachen Einbauhöhen.

Die Kombination aus dem flachen 55 mm Gehäuse, dem verstellbaren Kugelgelenk und der hohen Variabilität bei der Montage macht diesen Bodenablauf zu einer zuverlässigen Wahl für diverse Einbausituationen. Mit einer Ablaufleistung von 0,7 l/s nach DIN EN 1253 und der robusten Edelstahl-Ausführung bietet das System eine langlebige Entwässerung für professionelle Ansprüche.

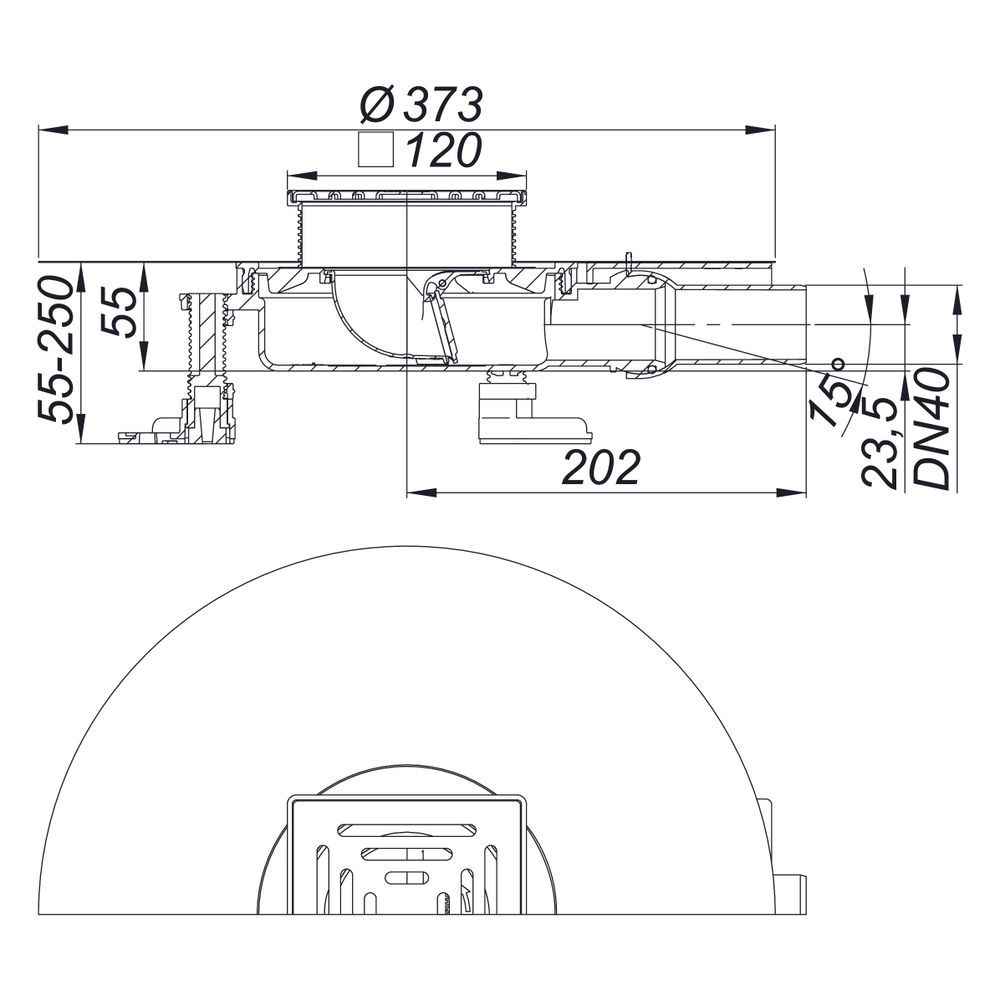

Technische Daten

• Nenndurchmesser: DN 40
• Bauhöhe: 55 mm
• Ablaufleistung: 0,7 l/s
• Rostmaß: 120 x 120 mm
• Belastungsklasse: K 3 (300 kg)
• Höhenverstellbarkeit: 55 - 250 mm
• Kugelgelenk-Verstellbereich: 0 - 15 Grad
• Material Rost/Rahmen: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
