Beschreibung

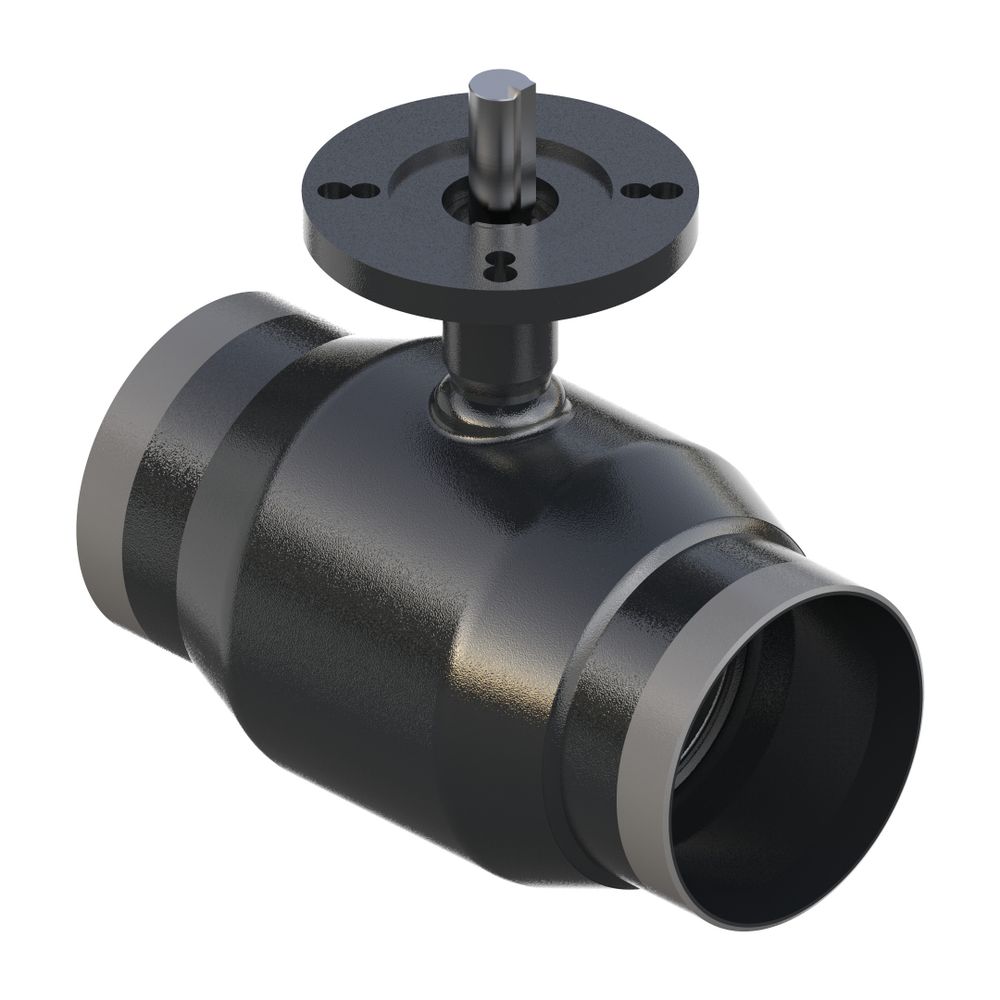

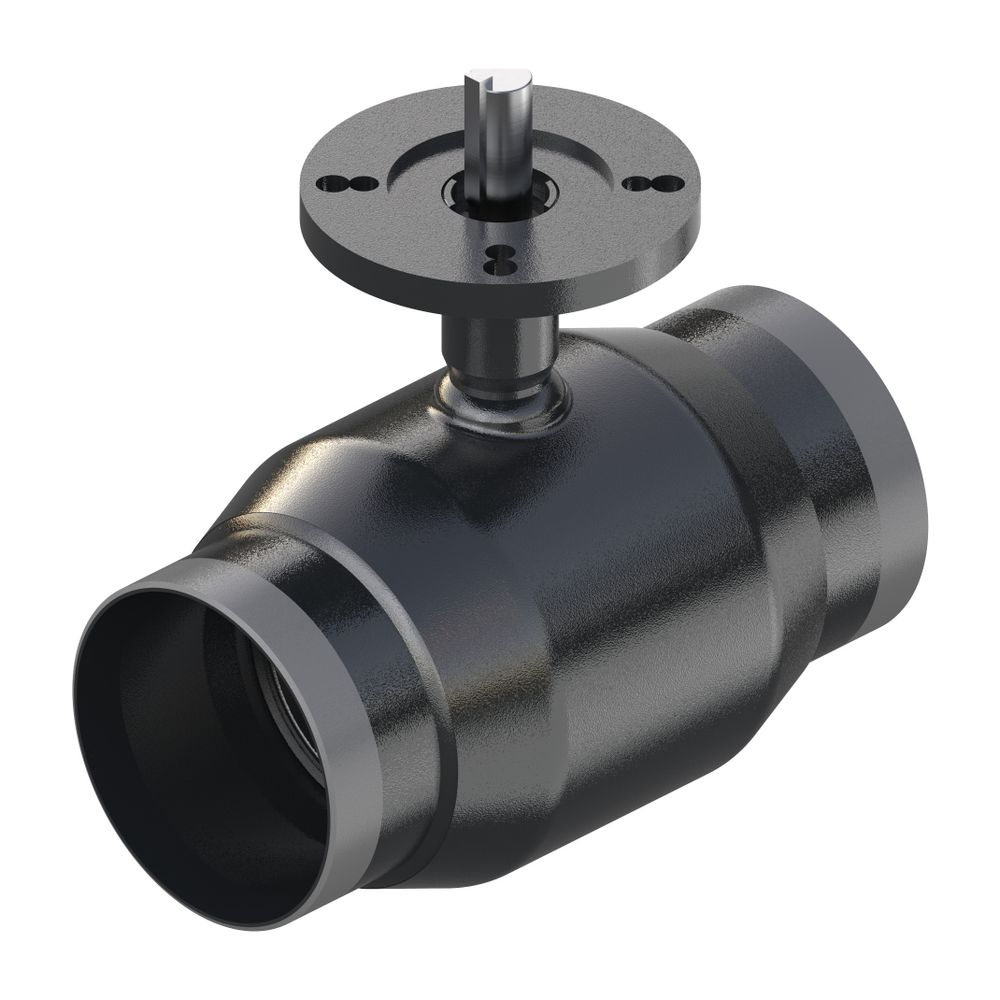

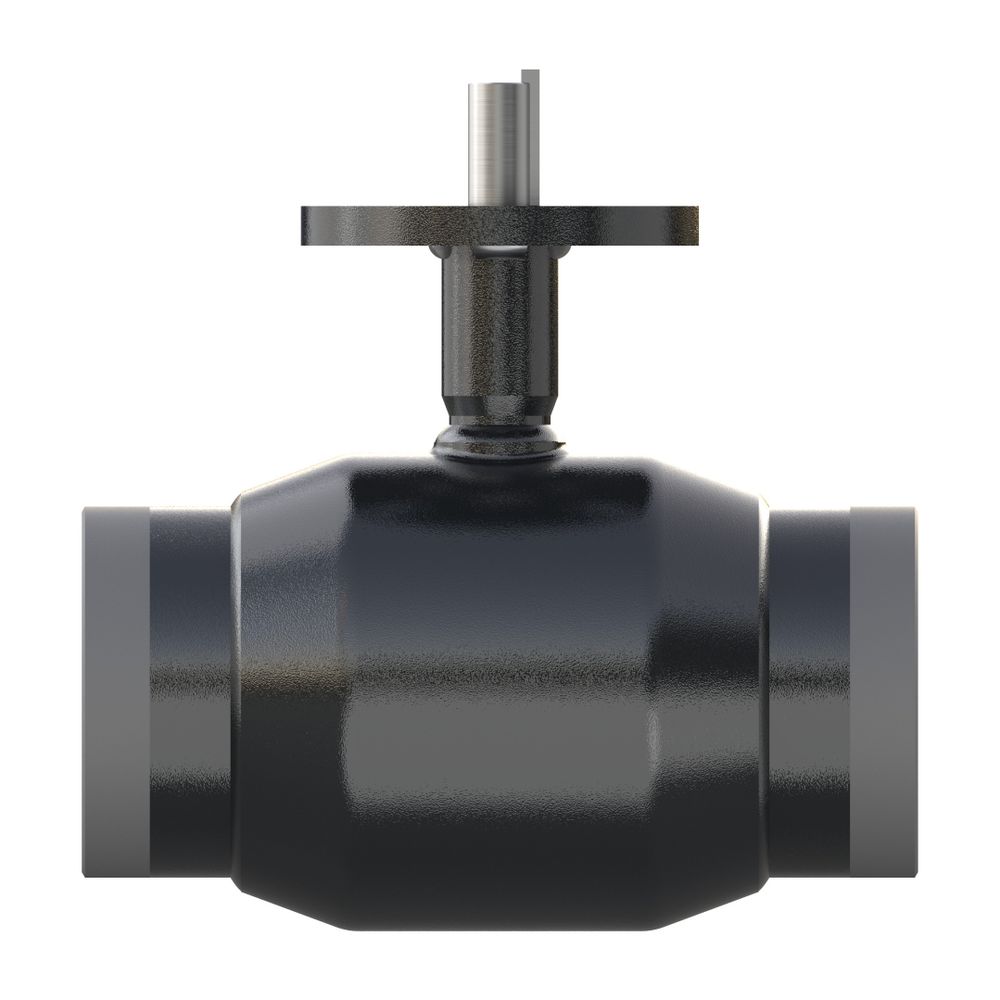

Danfoss Kugelhahn Typ JIP 125.12 A DN 150, Kvs 1900m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 125.12 A ist eine robuste und wartungsfreie Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einer Nennweite von DN 150, einem Kvs-Wert von 1900 m³/h und einem Nenndruck von PN 25 ist dieser vollverschweißte Kugelhahn für anspruchsvolle Anwendungen konzipiert. Die beidseitigen Anschweißenden ermöglichen eine sichere und dauerhafte Installation.
Welche Konstruktionsmerkmale zeichnen den Kugelhahn aus?
Der Danfoss Kugelhahn Typ JIP 125.12 A verfügt über ein vollverschweißtes Gehäuse, das eine hohe Dichtheit und Wartungsfreiheit sicherstellt. Eine integrierte Schaltwellenverlängerung ermöglicht die Isolierung gemäß EnEV. Die Kugeln sind mit einem zylindrischen Kerneinsatz ausgestattet, und die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige PTFE- und Graphitpackungen. Der Kugelhahn ist mit einem reduzierten Durchgang ausgeführt.
Welche Materialien stellen die Langlebigkeit sicher?
Für das Gehäuse und die Schweißenden wird P 235 GH (ähnlich St. 37) verwendet. Die Kugel besteht aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) und die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305). Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt, während die Dichtungen an der Schaltwelle aus PTFE und Graphit bestehen.
Wie erfolgt die Betätigung und welche Prüfungen wurden durchgeführt?
Die Betätigung des Kugelhahns erfolgt über einen Getriebeflansch F10/F12 nach ISO-Norm. Dieser Flansch ermöglicht den Aufbau von Schneckenradgetrieben oder elektrischen Dreh-/Schwenkantrieben. Alle Danfoss Kugelhähne des Typs JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen.
Technische Daten
- Baulänge: 340 mm
- Nennweite: DN 150
- Kvs Wert: 1900 m³/h
- Nenndruck: PN 25
- Temperatur: maximal 180 °C
- Betätigungsart: Getriebeflansch F10/F12
- Anschlüsse: Anschweißende - Anschweißende
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Ventilwinkel: 0
Der Danfoss Kugelhahn Typ JIP 125.12 A mit DN 150 und PN 25 bietet eine zuverlässige und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmeanwendungen. Die robuste Konstruktion mit hochwertigen Materialien und die Möglichkeit zur Anbindung verschiedener Antriebe machen ihn zu einer flexiblen Komponente in komplexen Systemen, die eine maximale Temperatur von 180 °C bewältigen muss.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3640 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3640 |
| Ausführung | gerade |
| EAN-13 | 5702424597559 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 36 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
