Beschreibung

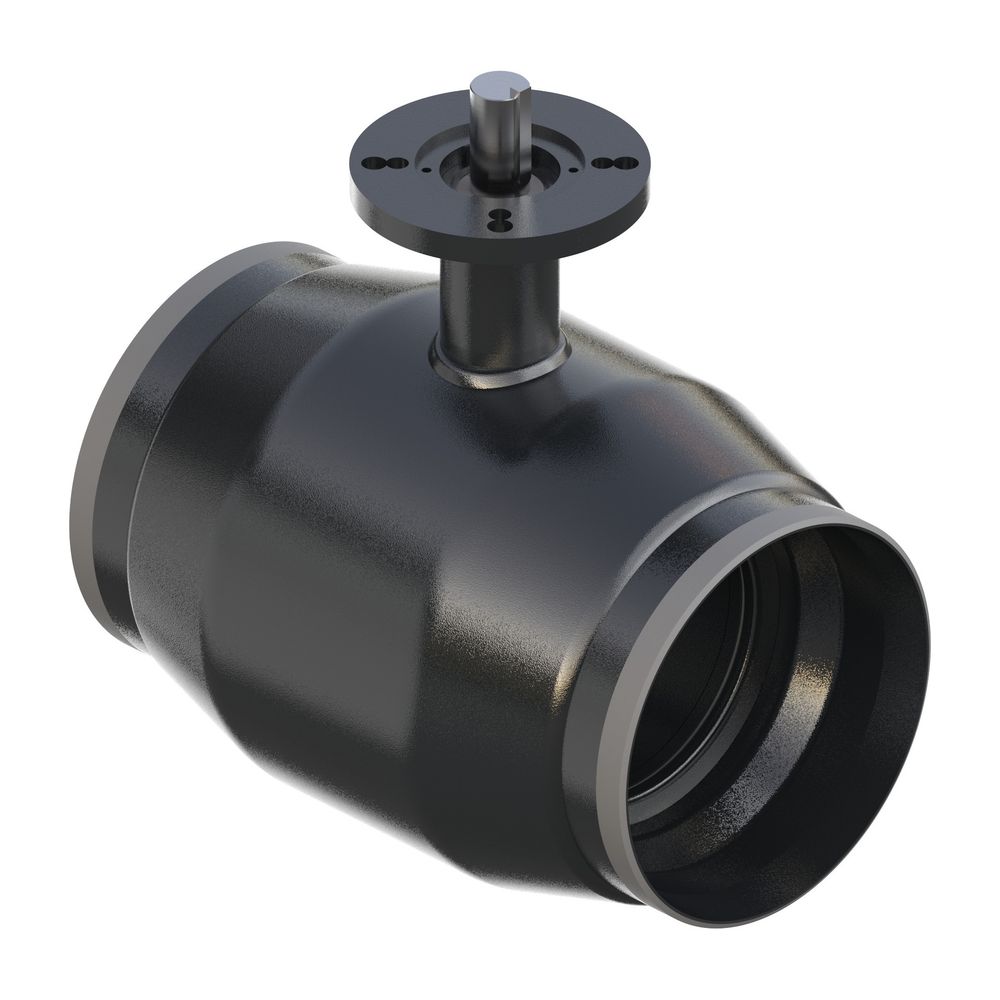

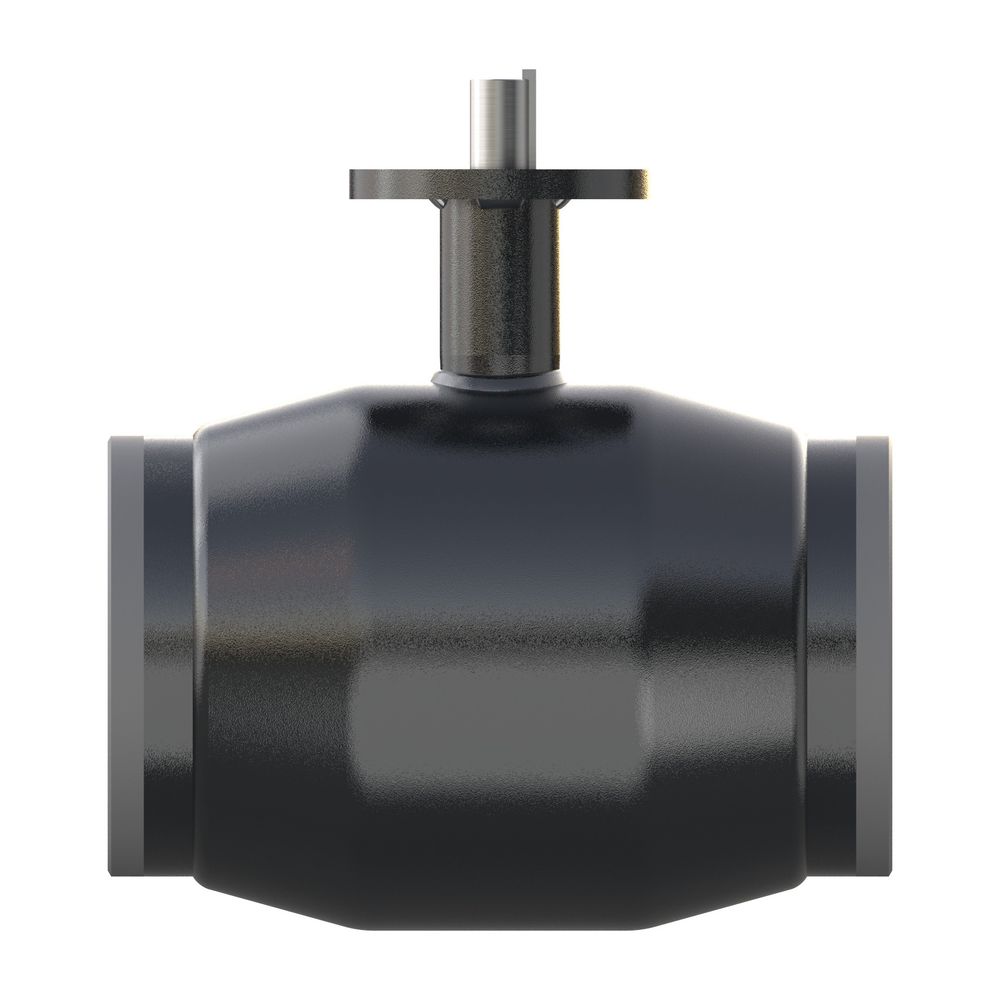

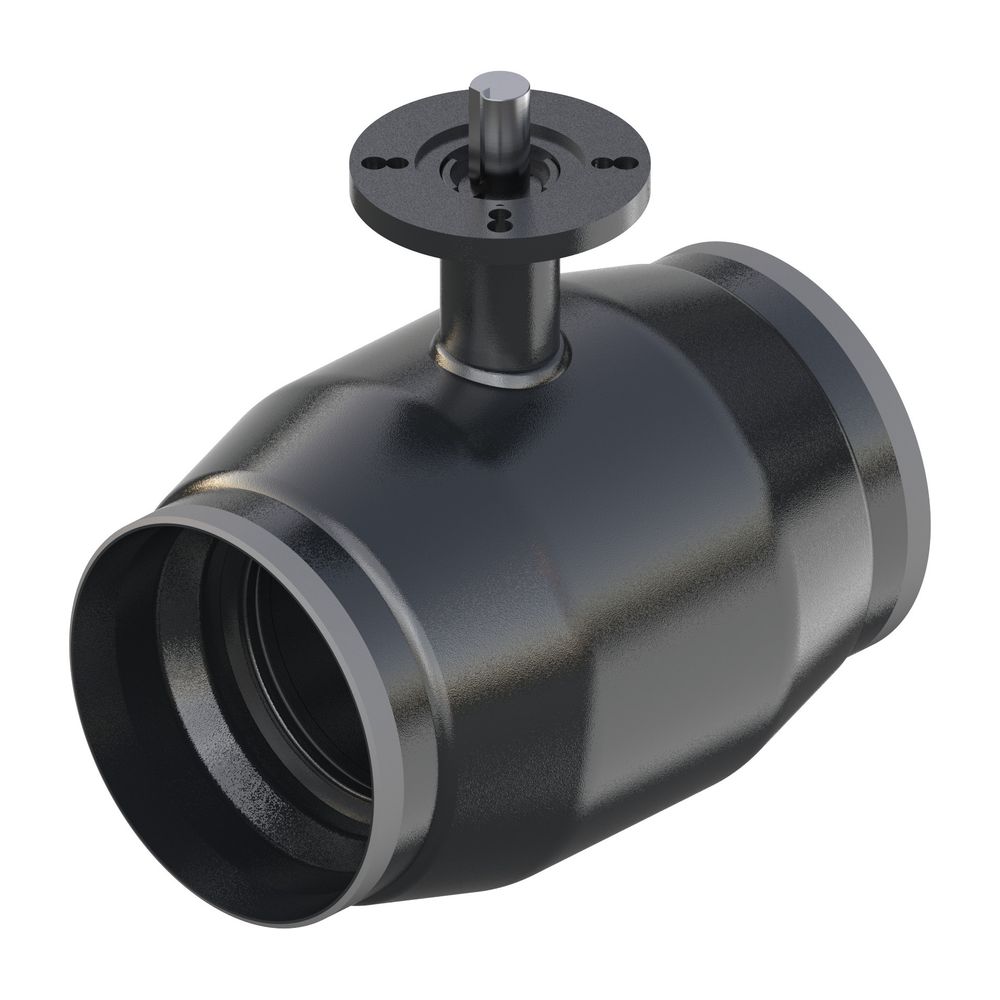

Danfoss Kugelhahn Typ JIP 125.12 A DN 200, Kvs 2300m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 125.12 A ist eine robuste und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit einer Nennweite von DN 200, einem Kvs-Wert von 2300 m3/h und einem Nenndruck von PN 25 ist dieser Kugelhahn für anspruchsvolle Anwendungen konzipiert. Die beidseitigen Anschweißenden ermöglichen eine sichere und dauerhafte Installation. Das vollverschweißte Gehäuse trägt zur hohen Dichtheit und Langlebigkeit bei.
Welche Konstruktionsmerkmale und Materialien zeichnen den Kugelhahn aus?
Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse aus P 235 GH (ähnlich St. 37) und Anschweißenden, die eine hohe Stabilität bieten. Die Kugel besteht aus rostfreiem Edelstahl X5CrNi 18-10 (ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet, der den Durchgang reduziert. Die Schaltwelle aus X10CrNiS 18-9 (ähnlich 1.4305) ist mit alterungsbeständigen und wartungsfreien PTFE- und Graphitpackungen abgedichtet, um eine zuverlässige Abdichtung zur Atmosphäre sicherzustellen. Die Sitzringe bestehen aus kohlegefülltem PTFE, was eine langlebige Dichtfunktion unterstützt.
Welche Funktionen bietet der Danfoss Kugelhahn Typ JIP 125.12 A?
Dieser Kugelhahn ist wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Die Betätigung erfolgt über einen Getriebeflansch nach ISO-Norm (F10/F12), der den Anschluss von Schneckenradgetrieben oder elektrischen Dreh-/Schwenkantrieben ermöglicht. Das Ventil ist gerade ausgeführt und für den Einsatz in Systemen mit einem Nenndruck von PN 25 geeignet. Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen, um die Qualität und Zuverlässigkeit des Ventils zu bestätigen.
Technische Daten
- Nennweite: DN 200
- Kvs-Wert: 2300 m3/h
- Nenndruck: PN 25
- Maximale Temperatur: 180 °C
- Baulänge: 390 mm
- Anschlüsse: Anschweißende beidseitig (AE-AE)
- Betätigungsart: Getriebeflansch F10/F12 (nach ISO-Norm)
- Material Gehäuse und Schweißenden: P 235 GH (ähnlich St. 37)
- Material Kugel: X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301)
- Material Schaltwelle: X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305)
- Material Sitzringe: kohlegefülltes PTFE
- Material Dichtungen: PTFE / Graphit
Der Danfoss Kugelhahn Typ JIP 125.12 A bietet eine zuverlässige Absperrfunktion für Heizungs-, Kälte- und Fernwärmesysteme. Mit seiner Nennweite von DN 200, dem Kvs-Wert von 2300 m3/h und dem Nenndruck von PN 25 ist er für hohe Anforderungen ausgelegt. Die wartungsfreie Konstruktion und die geprüfte Qualität machen ihn zu einer langlebigen und wirtschaftlichen Lösung für industrielle und gewerbliche Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3641 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3641 |
| Ausführung | gerade |
| EAN-13 | 5702424597566 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 50,95 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
