Beschreibung

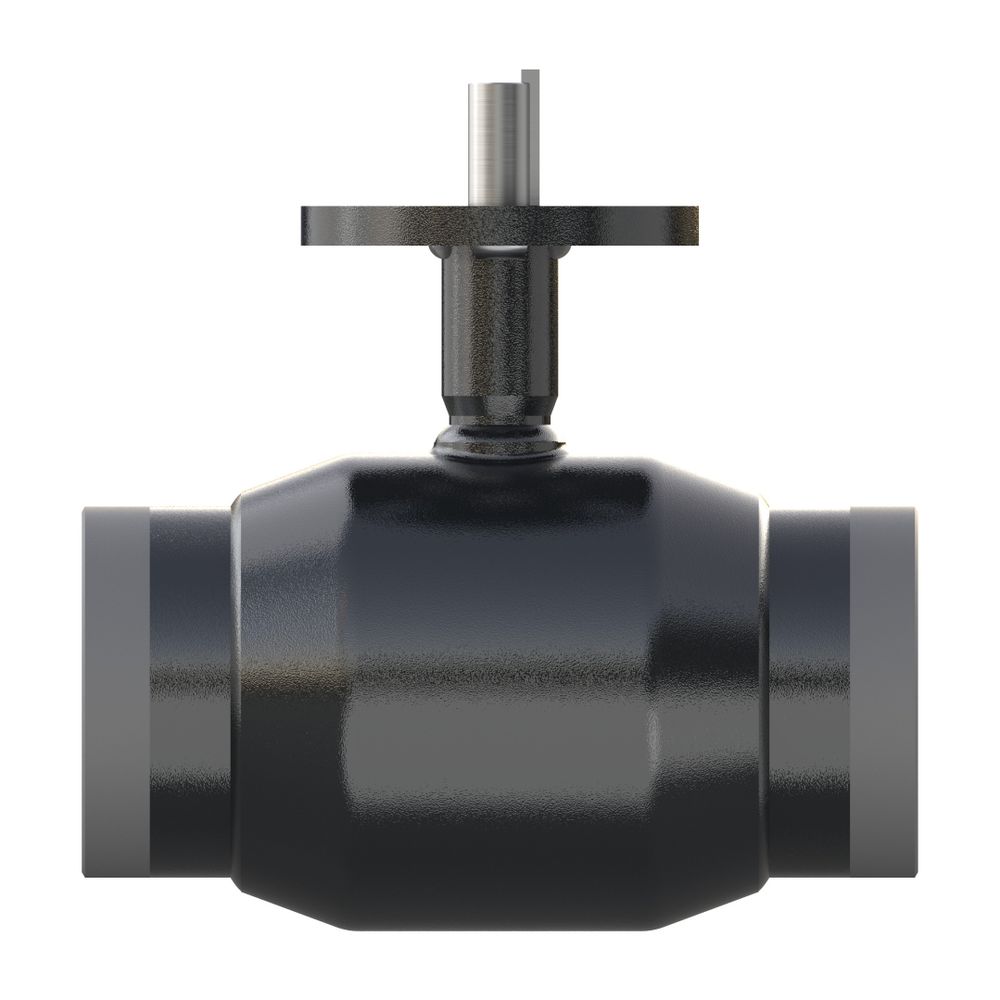

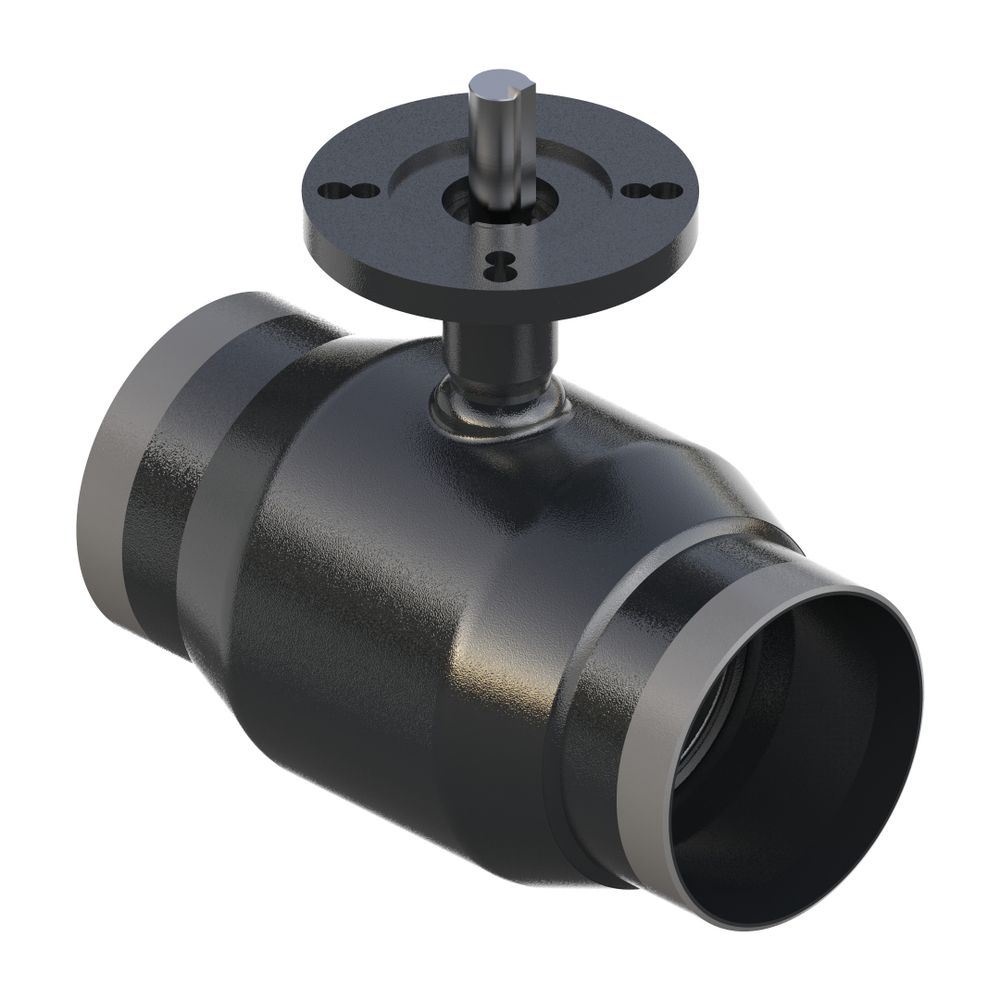

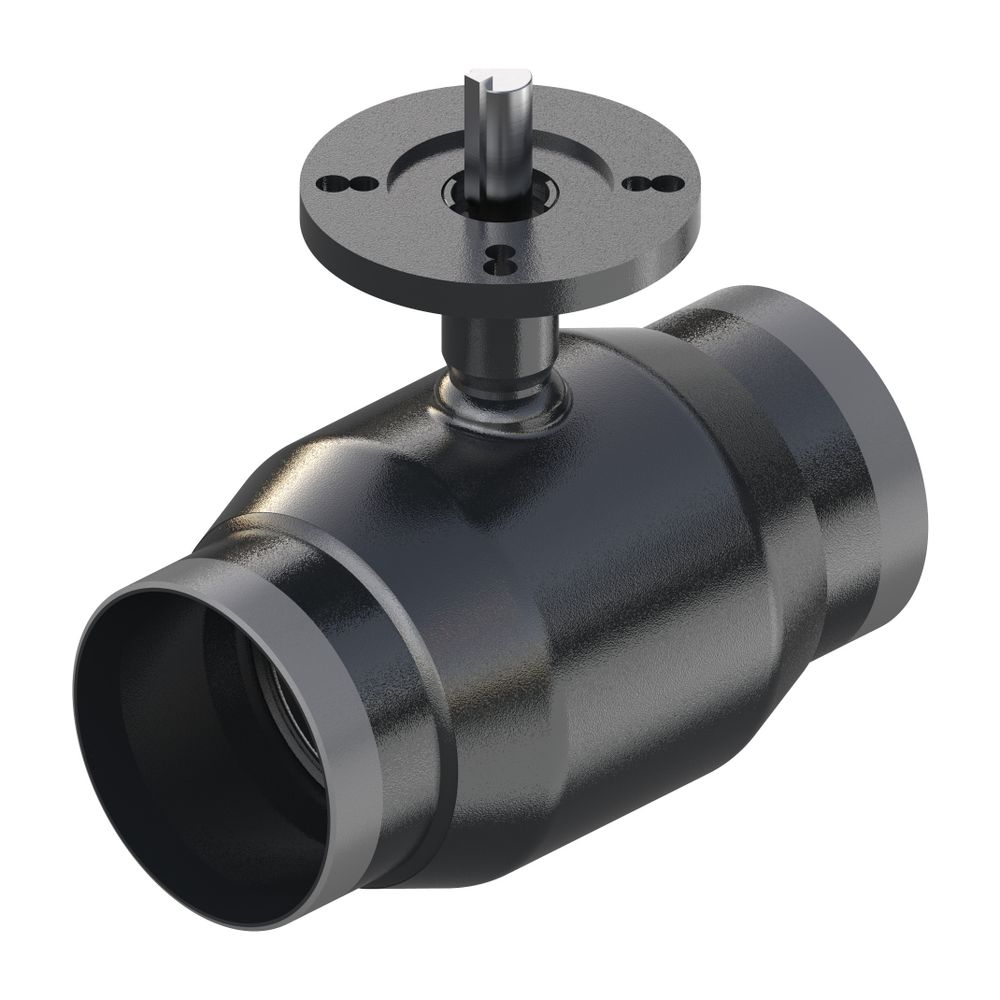

Danfoss Kugelhahn Typ JIP 125.12 A DN 80, Kvs 4,0m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 125.12 A ist ein robustes und wartungsfreies Absperrventil mit Anschweißenden beidseitig (AE-AE) und einer Nennweite von DN 80. Mit einem Kvs-Wert von 470 m3/h und einem Nenndruck von PN 25 eignet sich dieser Kugelhahn besonders für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Die maximale Betriebstemperatur liegt bei 180 Grad Celsius, wodurch er vielseitig in industriellen und gewerblichen Anlagen eingesetzt werden kann.
Wie ist der Danfoss Kugelhahn Typ JIP 125.12 A konstruiert?
Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse aus P 235 GH (ähnlich St. 37) mit Anschweißenden, die eine sichere Verbindung in Rohrleitungssystemen ermöglichen. Die Kugel besteht aus rostfreiem Edelstahl X5CrNi 18-10 (ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet, der den Durchgang reduziert. Die Schaltwelle aus X10CrNiS 18-9 (ähnlich 1.4305) ist mit alterungsbeständigen und wartungsfreien PTFE- und Graphitpackungen abgedichtet, um eine zuverlässige Abdichtung zur Atmosphäre sicherzustellen.
Welche Funktionen und Eigenschaften bietet der Kugelhahn?
Der Kugelhahn ist wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Die Betätigung erfolgt über einen Getriebeflansch F7 nach ISO-Norm, der den Anschluss von Schneckenradgetrieben oder elektrischen Dreh-/Schwenkantrieben ermöglicht. Die Sitzringe bestehen aus kohlegefülltem PTFE, was eine langlebige und dichte Ventilfunktion unterstützt. Das Ventil ist gerade ausgeführt und besitzt keine Ablassmöglichkeit, Entleerungsventile oder Filter.
Welche Prüfungen und Normen erfüllt der Kugelhahn?
Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Dies stellt die Qualität und Zuverlässigkeit des Ventils im Betrieb sicher. Der Getriebeflansch entspricht der ISO-Norm, was eine standardisierte Montage von Antrieben ermöglicht.
Technische Daten
- Nennweite: DN 80
- Kvs-Wert: 470 m3/h
- Nenndruck: PN 25
- Maximale Temperatur: 180 °C
- Baulänge: 270 mm
- Anschlussart: Anschweißende beidseitig (AE-AE)
- Betätigungsart: Getriebeflansch F7 (ISO-Norm)
- Gehäusematerial: P 235 GH (ähnlich St. 37)
- Kugelmaterial: X5CrNi 18-10 (ähnlich 1.4301)
- Schaltwellenmaterial: X10CrNiS 18-9 (ähnlich 1.4305)
- Dichtungsmaterial: PTFE und Graphit
Der Danfoss Kugelhahn Typ JIP 125.12 A bietet eine zuverlässige Absperrfunktion für anspruchsvolle Anwendungen in Fernwärme-, Heizungs- und Kältesystemen. Mit seiner robusten Bauweise, der hohen Druck- und Temperaturbeständigkeit sowie der standardisierten Betätigung ist er eine geeignete Komponente für industrielle Rohrleitungssysteme.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3637 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3637 |
| Ausführung | gerade |
| Druckstufe Artikel | PN 25 |
| EAN-13 | 5702424597528 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 8,11 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
