Beschreibung

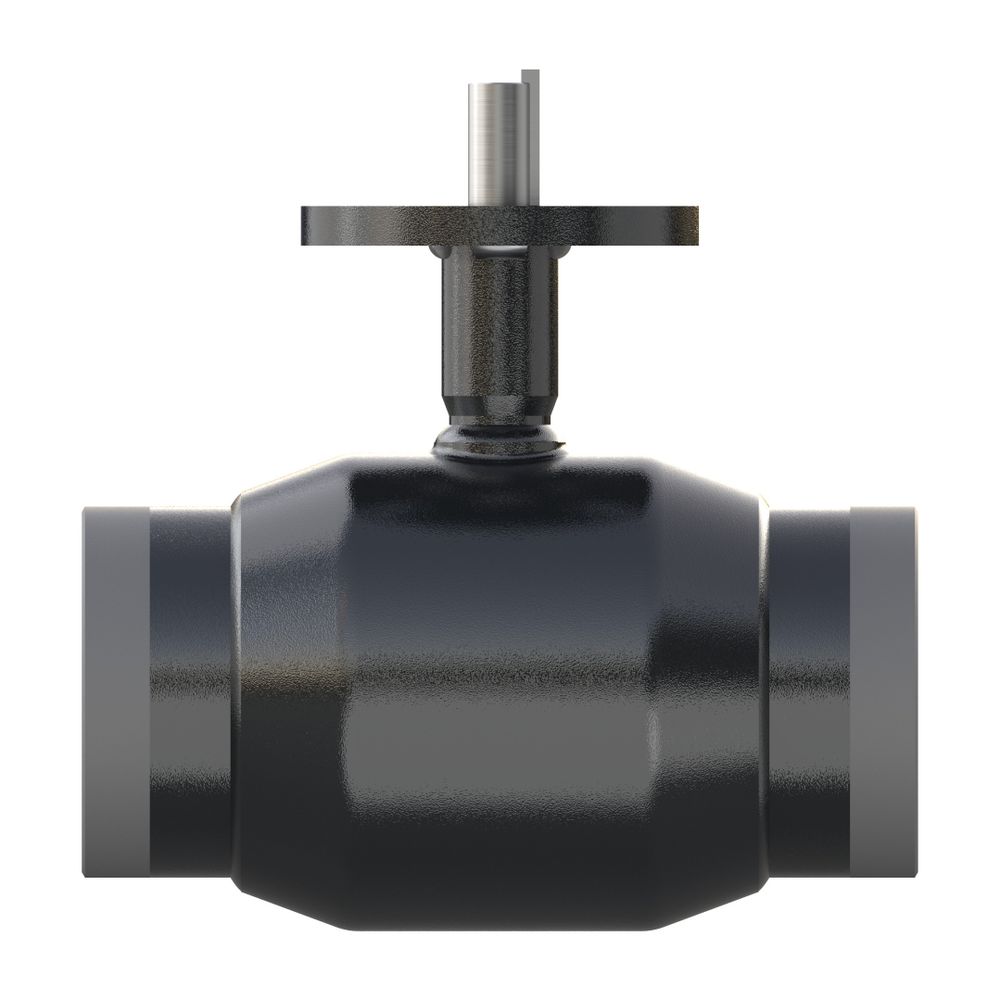

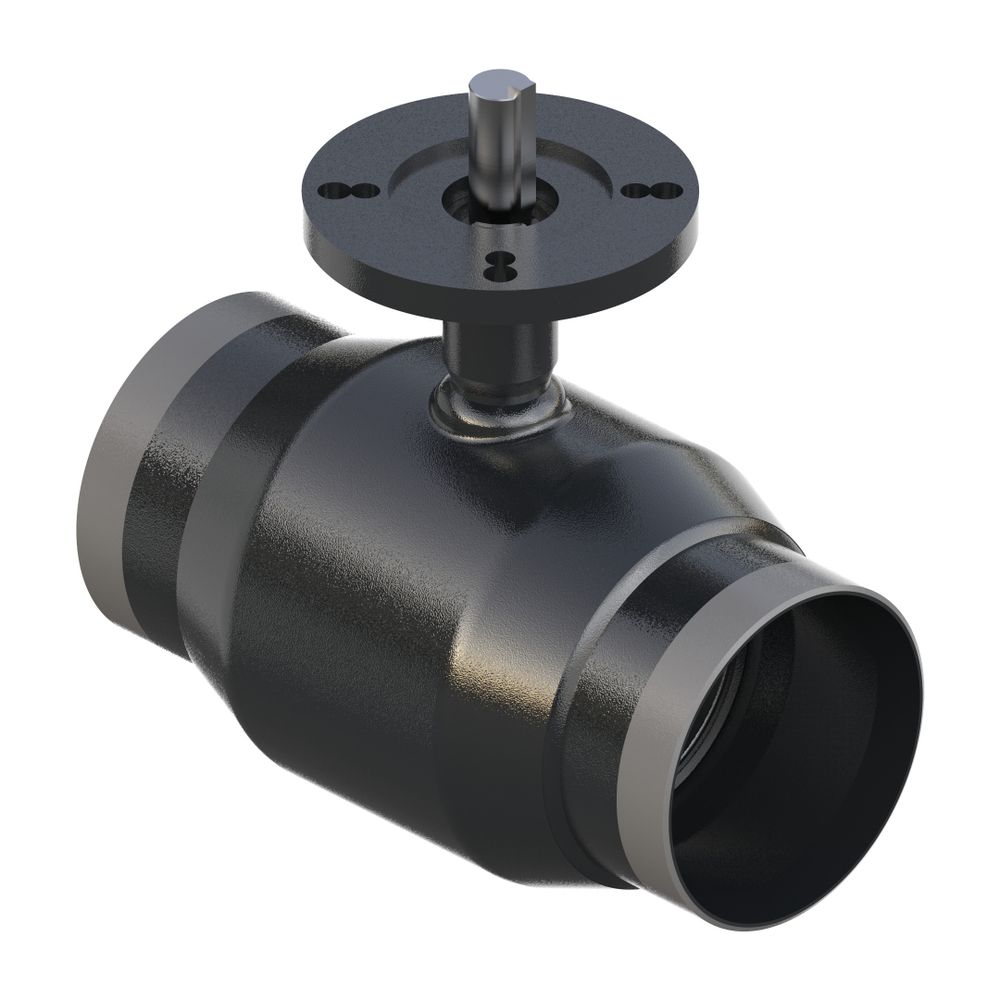

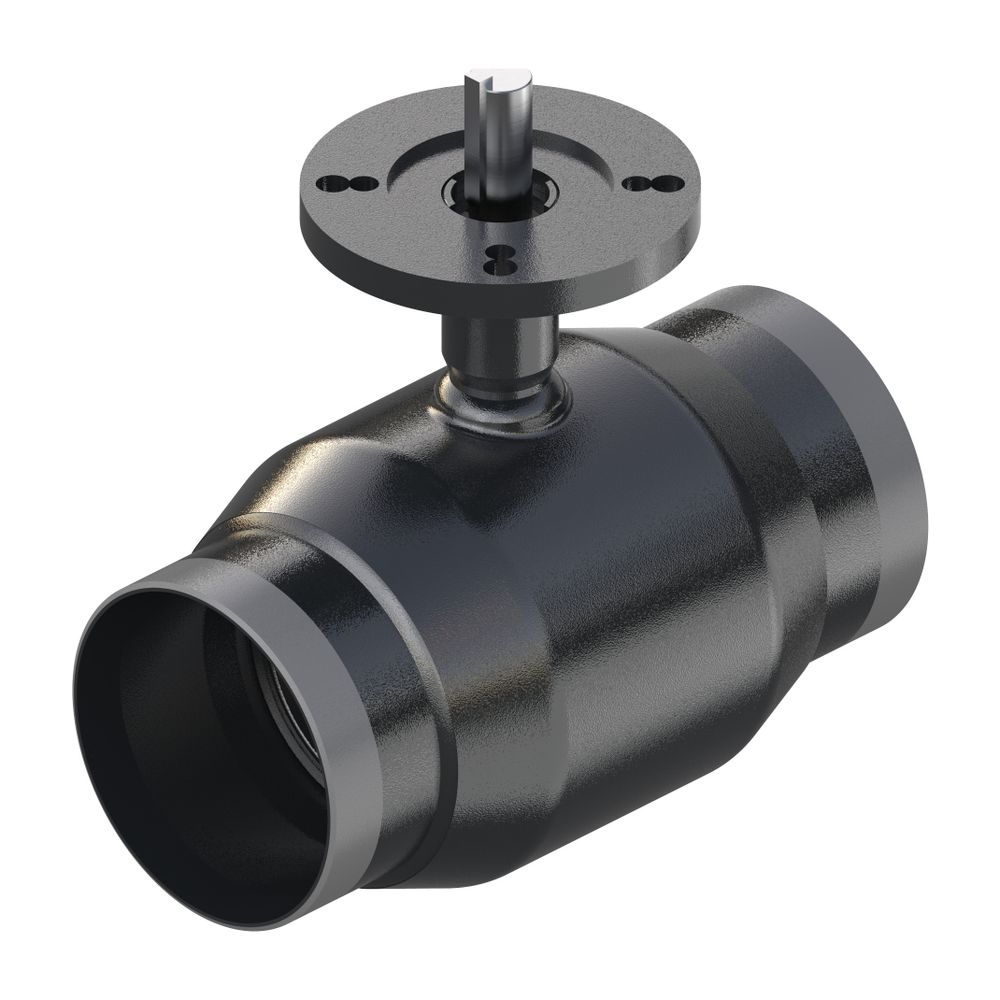

Danfoss Kugelhahn Typ JIP 125.12 A DN 65, Kvs 2,0m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 125.12 A DN 65 ist ein robustes und wartungsfreies Ventil für Heizungs-, Kälte- und Fernwärmesysteme. Mit einem Kvs-Wert von 200 m3/h und einem Nenndruck von PN 25 eignet sich dieser Kugelhahn für Anwendungen mit Temperaturen bis maximal 180 Grad Celsius. Die beidseitigen Anschweißenden ermöglichen eine sichere und dauerhafte Verbindung in Rohrleitungssystemen.
Wie ist der Danfoss Kugelhahn Typ JIP 125.12 A konstruiert?
Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse aus P 235 GH (ähnlich St. 37) und Schweißenden, die für hohe Stabilität sorgen. Die Kugel besteht aus X5CrNi 18-10 (ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet, der den Durchgang reduziert. Die Schaltwelle aus X10CrNiS 18-9 (ähnlich 1.4305) ist mit alterungsbeständigen und wartungsfreien PTFE- und Graphitpackungen abgedichtet, die eine Abdichtung zur Atmosphäre sicherstellen.
Welche Anschluss- und Betätigungsarten sind verfügbar?
Der Kugelhahn ist mit beidseitigen Anschweißenden (AE - AE) ausgestattet und hat eine Baulänge von 260 mm. Die Betätigung erfolgt über einen Getriebeflansch F7 nach ISO-Norm, der den Aufbau von Schneckenradgetrieben oder elektrischen Dreh- und Schwenkantrieben ermöglicht.
Welche Prüfungen und Qualitätsmerkmale liegen vor?
Alle Danfoss Kugelhähne Typ JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Das Ventil ist wartungsfrei und für den Einsatz in anspruchsvollen Systemen ausgelegt.
Technische Daten
- Nennweite: DN 65
- Kvs-Wert: 200 m3/h
- Nenndruck: PN 25
- Maximale Temperatur: 180 °C
- Baulänge: 260 mm
- Anschluss: Anschweißende beidseitig (AE - AE)
- Betätigungsart: Getriebeflansch F7 (ISO-Norm)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Gehäusematerial: P 235 GH (ähnlich St. 37)
- Kugelmaterial: X5CrNi 18-10 (ähnlich 1.4301)
Der Danfoss Kugelhahn Typ JIP 125.12 A bietet eine zuverlässige und langlebige Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmeanlagen. Mit seiner robusten Bauweise, dem hohen Kvs-Wert von 200 m3/h und der Druckstufe PN 25 ist er für anspruchsvolle Anwendungen bis 180 Grad Celsius geeignet und ermöglicht eine flexible Betätigung über Getriebeflansche nach ISO-Norm.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3636 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3636 |
| Ausführung | gerade |
| Druckstufe Artikel | PN 25 |
| EAN-13 | 5702424597511 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 5,446 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
