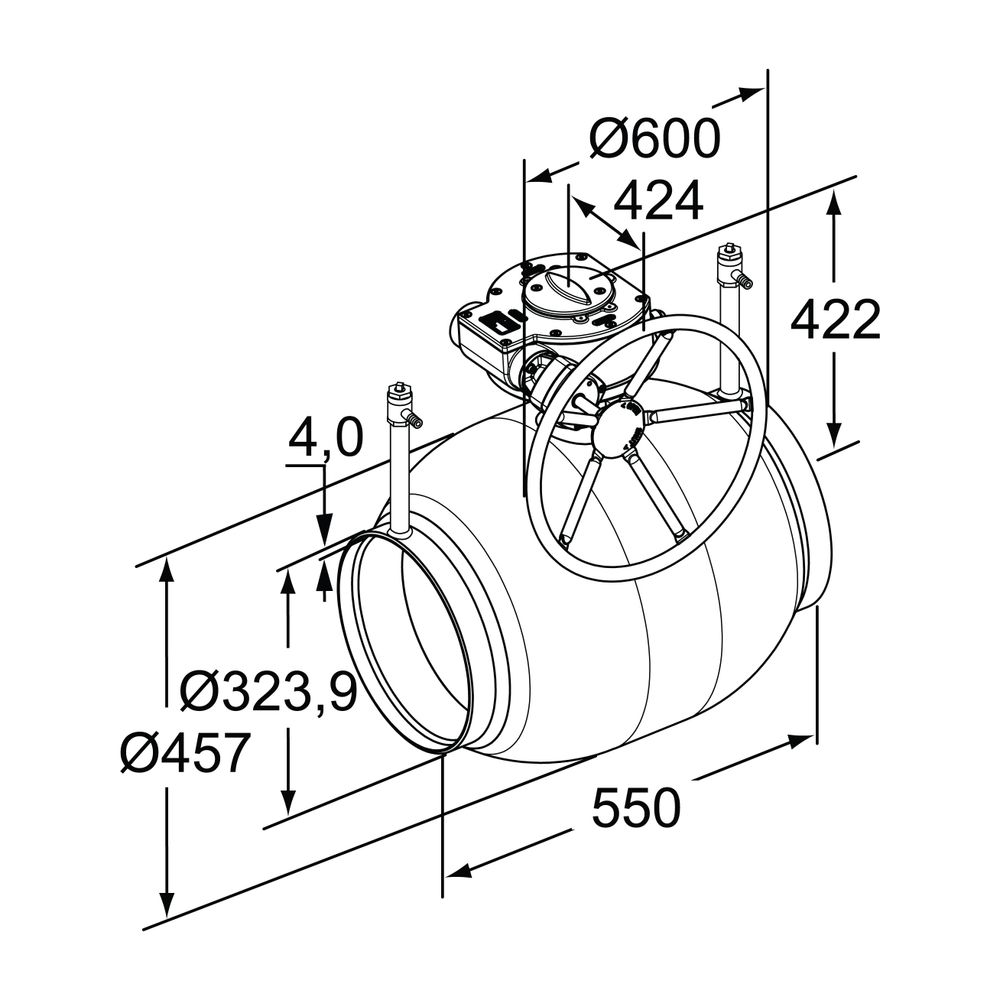

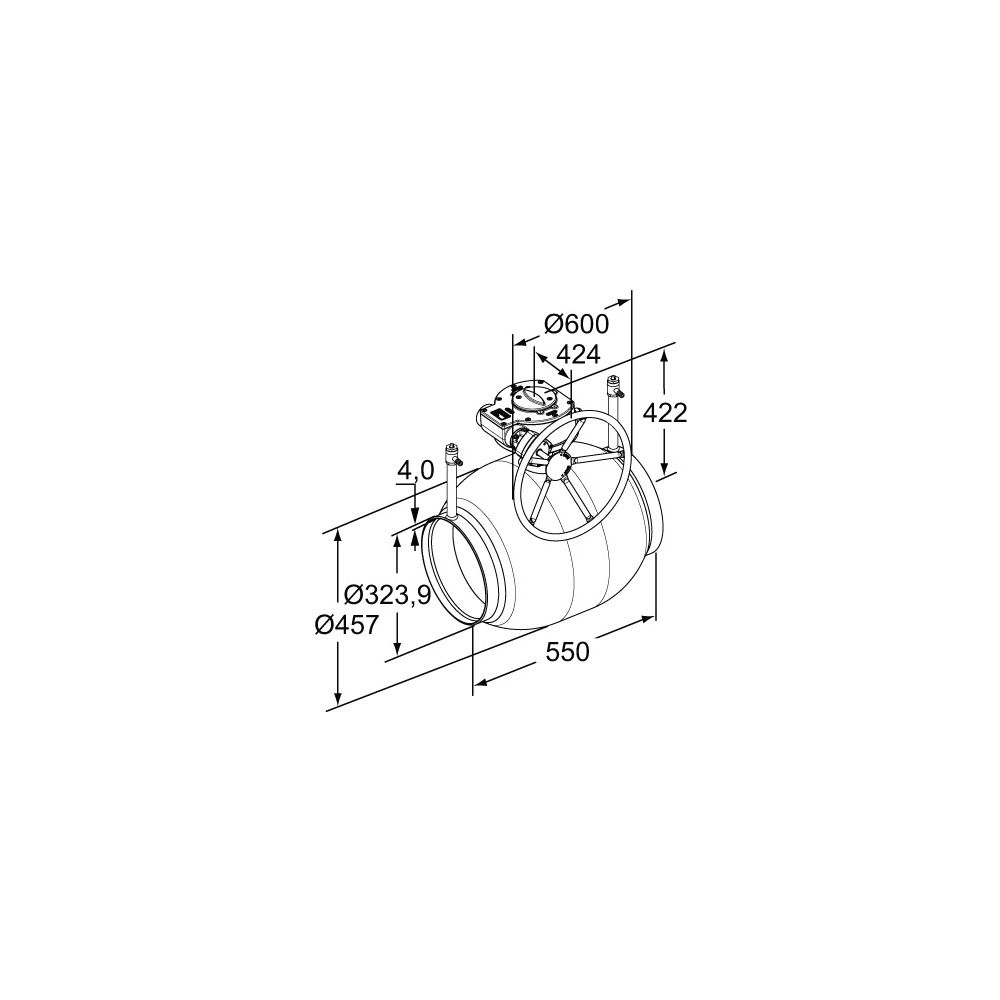

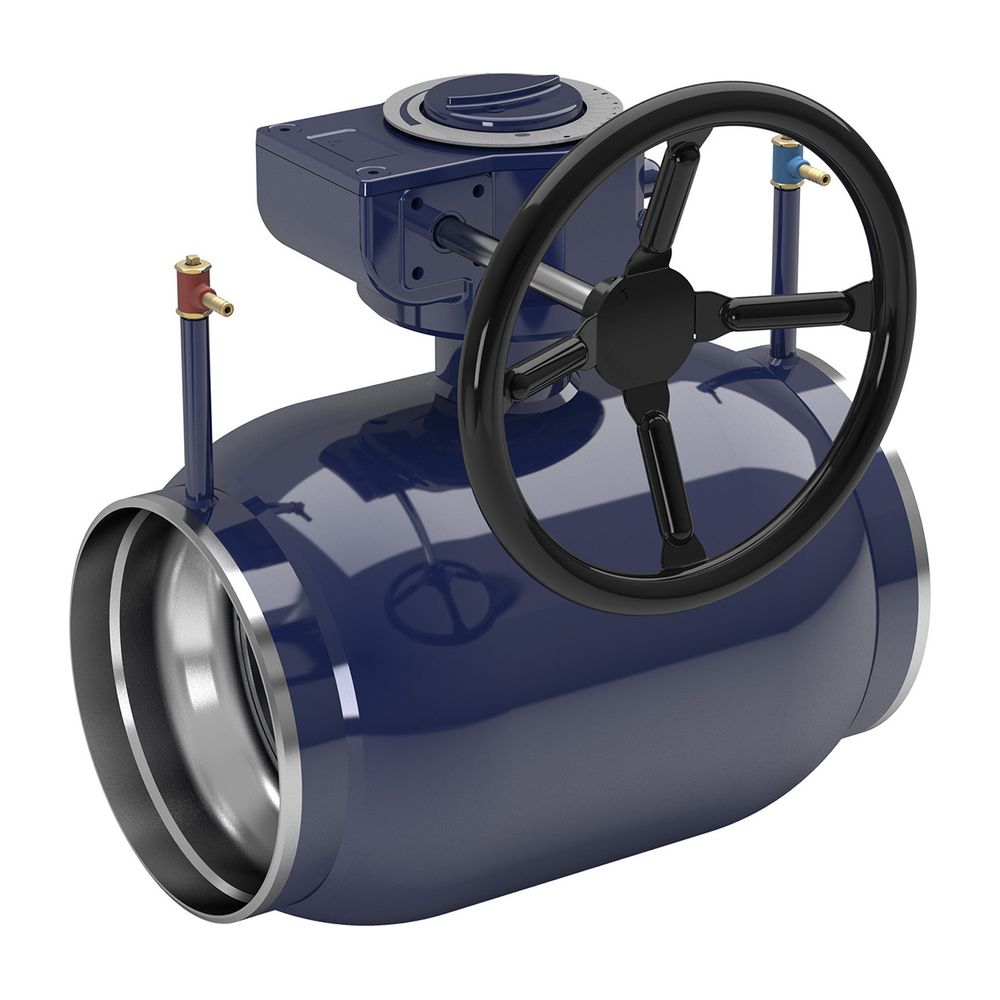

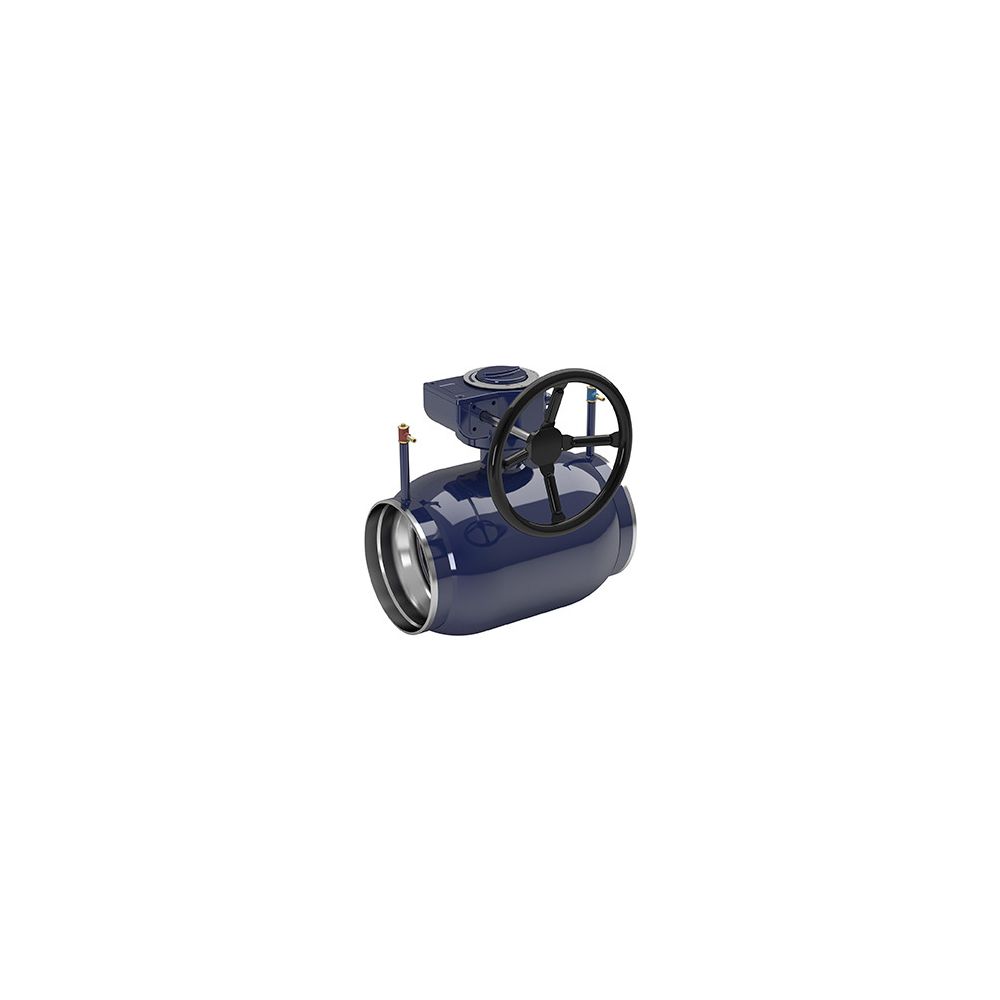

IMI TA Strangregulierventil TA-BVS 140, Nennweite DN 300 Nenndruck PN 25, Anschweißenden, Stahl

Das IMI TA Strangregulierventil TA-BVS 140 ist ein robustes Einregulierungsventil aus Stahl mit Anschweißenden. Es ist für einen Nenndurchmesser von DN 300 und eine Druckstufe PN 25 ausgelegt und findet seinen Einsatz in Heizungs- und Kälteanlagen. Das Ventil eignet sich für Systeme mit sauerstofffreiem Wasser, zeichnet sich durch eine hohe Korrosionsfestigkeit aus und ist für die Handbedienung konzipiert.

Welche Funktionen erfüllt das TA-BVS 140?

Das TA-BVS 140 von IMI TA ermöglicht vielfältige Funktionen in Heizungs- und Kälteanlagen. Es dient dem präzisen Einregulieren mit einer gleichprozentigen Kennlinie, dem Voreinstellen von Volumenströmen, dem Messen relevanter Parameter sowie dem Absperren von Medien. Diese Funktionen tragen zur effizienten Steuerung und Optimierung von Anlagensystemen bei.

Für welche Anwendungen ist das Ventil konzipiert?

Das Einregulierungsventil ist speziell für den Einsatz in Heizungs- und Kälteanlagen vorgesehen. Es ist für Medien wie sauberes Heizungs- oder Kühlwasser, insbesondere sauerstofffreies Wasser und Glykol, geeignet. Die maximale Betriebstemperatur beträgt 200 °C, während die minimale Betriebstemperatur bei -20 °C liegt. Das Ventil ist nicht für den Einsatz mit Dampf vorgesehen.

Welche Materialien ermöglichen die Robustheit des Ventils?

Das Gehäuse des Ventils besteht aus Stahl P235GH (1.0345), was eine hohe Stabilität und Langlebigkeit sicherstellt. Die Kugel ist aus Edelstahl EN X5CrNi18-10 (1.4301) gefertigt und die Spindel aus Edelstahl EN X8CrNiS18-9 (1.4305). Die Spindelabdichtung besteht aus FPM und die Kugelabdichtung aus gehärtetem PTFE. Der Handgriff ist als manuelles Getriebe ausgeführt, und die Messnippel sind aus Messing gefertigt.

Welche Merkmale zeichnen das Ventil aus?

Die Konstruktion des IMI TA Strangregulierventils TA-BVS 140 ist auf Langlebigkeit und einfache Handhabung ausgelegt. Die Verwendung von hochwertigem Stahl und Edelstahl sorgt für eine hohe Korrosionsfestigkeit. Für die Installation und Wartung ist kein Spezialwerkzeug erforderlich. Das Ventil ist für die Handbedienung geeignet und verfügt über einen Messanschluss sowie Messnippel zur einfachen Überwachung. Ein integrierter Standanzeiger erleichtert die visuelle Kontrolle der Ventilstellung.

Technische Daten

• Nenndurchmesser: DN 300
• Druckstufe: PN 25
• Werkstoff Gehäuse: Stahl P235GH (1.0345)
• Anschlussart: Anschweißenden
• Max. Betriebstemperatur: 200 °C
• Min. Betriebstemperatur: -20 °C
• Kvs-Wert: 1840
• Medien: Sauberes Heizungs- oder Kühlwasser (oxygenfreies Wasser), Glykol
• Kugelmaterial: Edelstahl EN X5CrNi18-10 (1.4301)
• Spindelmaterial: Edelstahl EN X8CrNiS18-9 (1.4305)

Das IMI TA Strangregulierventil TA-BVS 140 bietet eine zuverlässige Lösung für die präzise Regelung in Heizungs- und Kälteanlagen. Mit seiner robusten Stahlkonstruktion, der Druckstufe PN 25 und dem Nenndurchmesser DN 300 ermöglicht es eine effiziente Einregulierung und Absperrung von Medien wie sauerstofffreiem Wasser. Die Auslegung für Betriebstemperaturen von -20 °C bis 200 °C unterstreicht die vielseitige Einsetzbarkeit.
