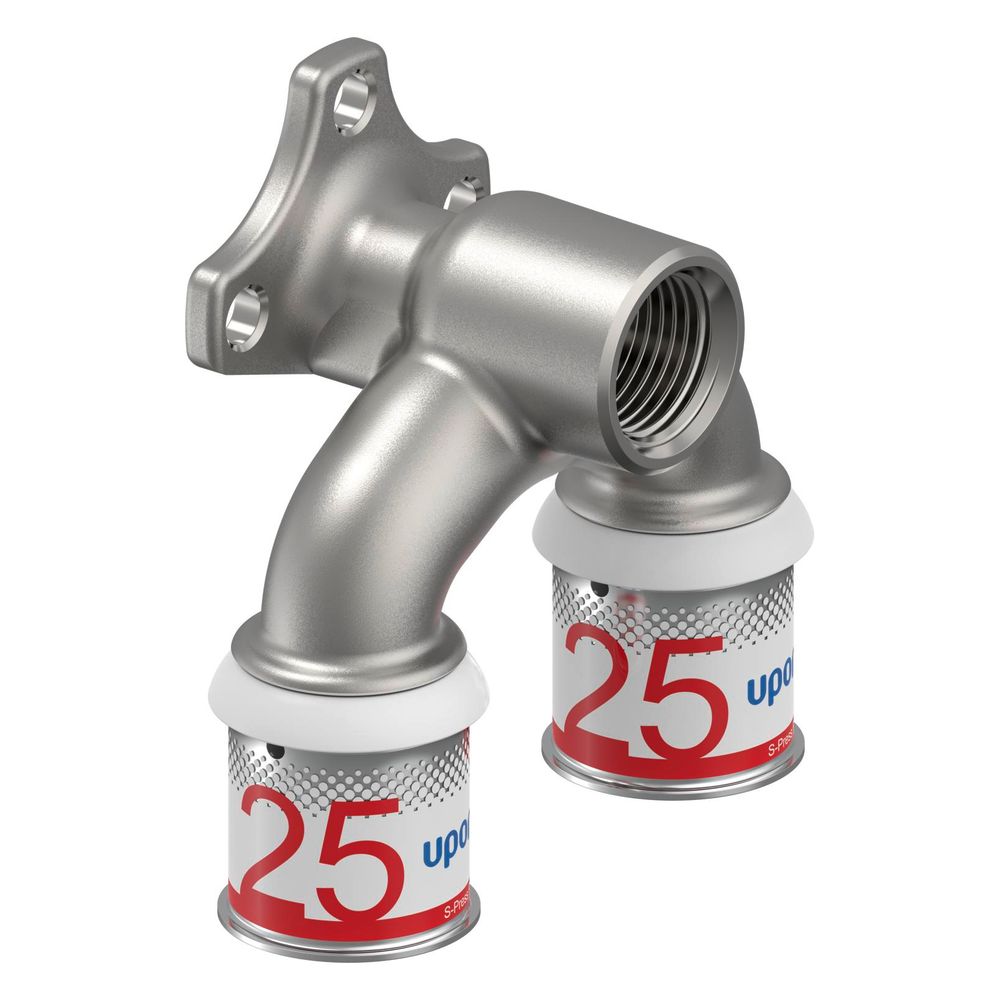

Uponor S-Press Plus U-Wandscheibe, 25mm x Rp 1/2", FT-25

Die Uponor S-Press Plus U-Wandscheibe, Teil der S-Press PLUS Serie, ist ein hochwertiger Metall-Pressfitting aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung. Dieses Bauteil ist speziell für den Einsatz in Trinkwasserinstallationen sowie Heiz- und Kühlsystemen konzipiert und bietet eine zuverlässige, hygienische Verbindung mit hoher Korrosionsbeständigkeit und einfacher Montage.

Wie ist die Uponor S-Press Plus U-Wandscheibe konstruiert und aus welchem Material gefertigt?

Die U-Wandscheibe besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zusätzlichen zweischichtigen Innenverzinnung, die den Korrosionsschutz erhöht. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Welche Vorteile bietet die Verbindungstechnik der S-Press Plus U-Wandscheibe?

Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Kontrolle der Verpressung besitzt. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch die Verpresst-Kennzeichnung sichergestellt. Bei einer Dichtheitsprobe mit 150 mbar Überdruck zeigt sich ein unverpresster Zustand als undicht, was die Sicherheit der Installation erhöht. Das Verpressen kann ohne vorheriges Kalibrieren und Entgraten des Rohres erfolgen, was die Montage vereinfacht.

Für welche Anwendungen und Installationsarten ist die U-Wandscheibe geeignet?

Die U-Wandscheibe ist systemgebunden und vollständig kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. Sie eignet sich für die Auf- und Unterputzmontage in Reihen- und Ringinstallationen und ist passend zum Uponor Montagezubehör. Das Gewindemaß der Armatur beträgt 1/2 Zoll.

Welche Qualitätsmerkmale und Zertifizierungen zeichnen das Produkt aus?

Die U-Wandscheibe ist durchflussoptimiert für geringe Druckverluste und verfügt über Zertifikate wie DVGW/ÖVGW und KIWA/KOMO. Eine Migrationsprüfung gemäß DIN EN 12873-1 wurde durchgeführt. Der Nachweis der Entzinkungsbeständigkeit erfolgte durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4. Ein Zugfestigkeits-Test gemäß CSTB NF EN 1979 weist einen Wert von über 1600 N auf. Außen- und Innengewinde entsprechen DIN EN 10226-1. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht, und ein QR-Code bietet direkten Zugang zu Produktinformationen.

Technische Daten

• Rohraußendurchmesser Anschluss: 25 mm
• Gewindemaß Armatur: 1/2 Zoll
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Min. Mediumtemperatur (Dauerbetrieb): 0 °C
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR), verzinnt
• Form: durchgängig parallel
• Anschluss: Pressmuffe
• Länge ab Wandplatte: 51 mm
• Systemgebunden: ja

Die Uponor S-Press Plus U-Wandscheibe überzeugt durch ihre hochwertige Materialauswahl aus entzinkungsbeständigem Messing mit Innenverzinnung, die einfache und sichere Montage ohne Kalibrieren und Entgraten sowie die umfassenden Prüfungen und Zertifikate. Mit einer maximalen Mediumtemperatur von 70 °C und einem Arbeitsdruck von bis zu 10 bar ist sie eine langlebige und hygienische Verbindungslösung für vielfältige Anwendungen in Trinkwasser- und Heizungsinstallationen.
