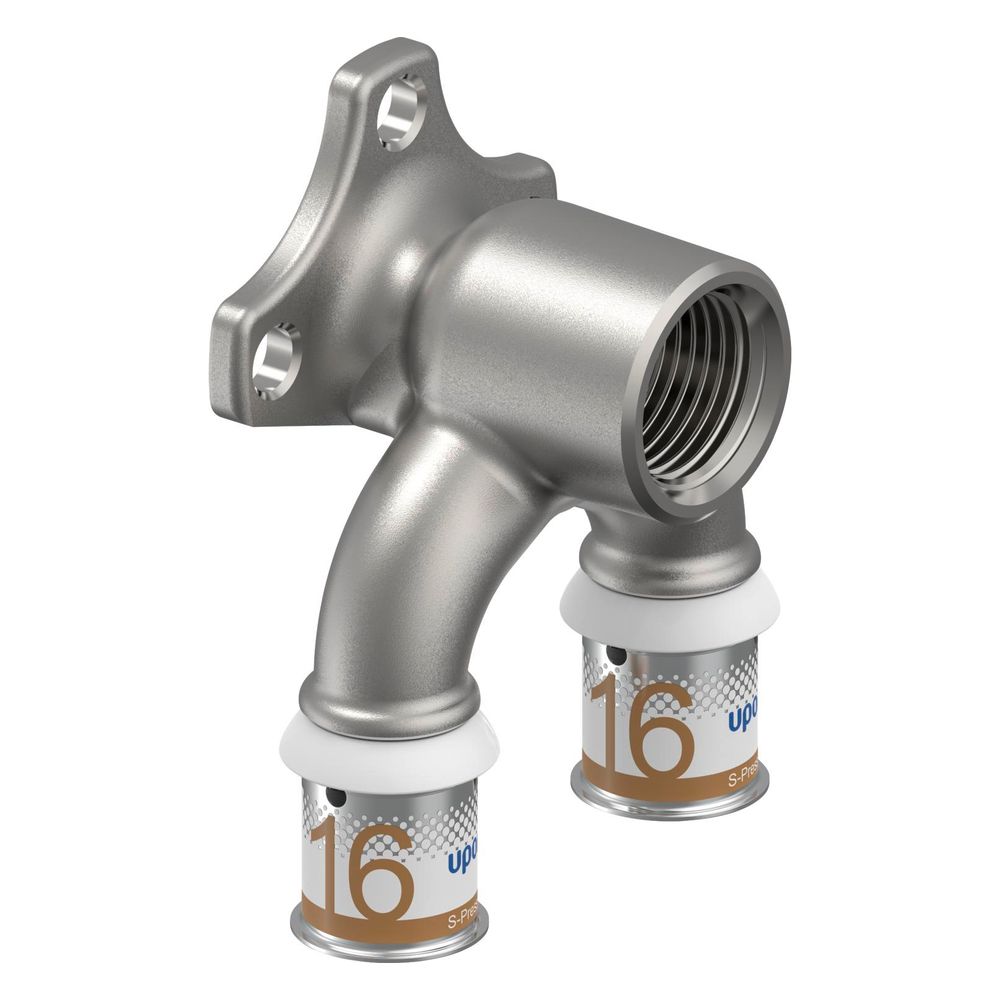

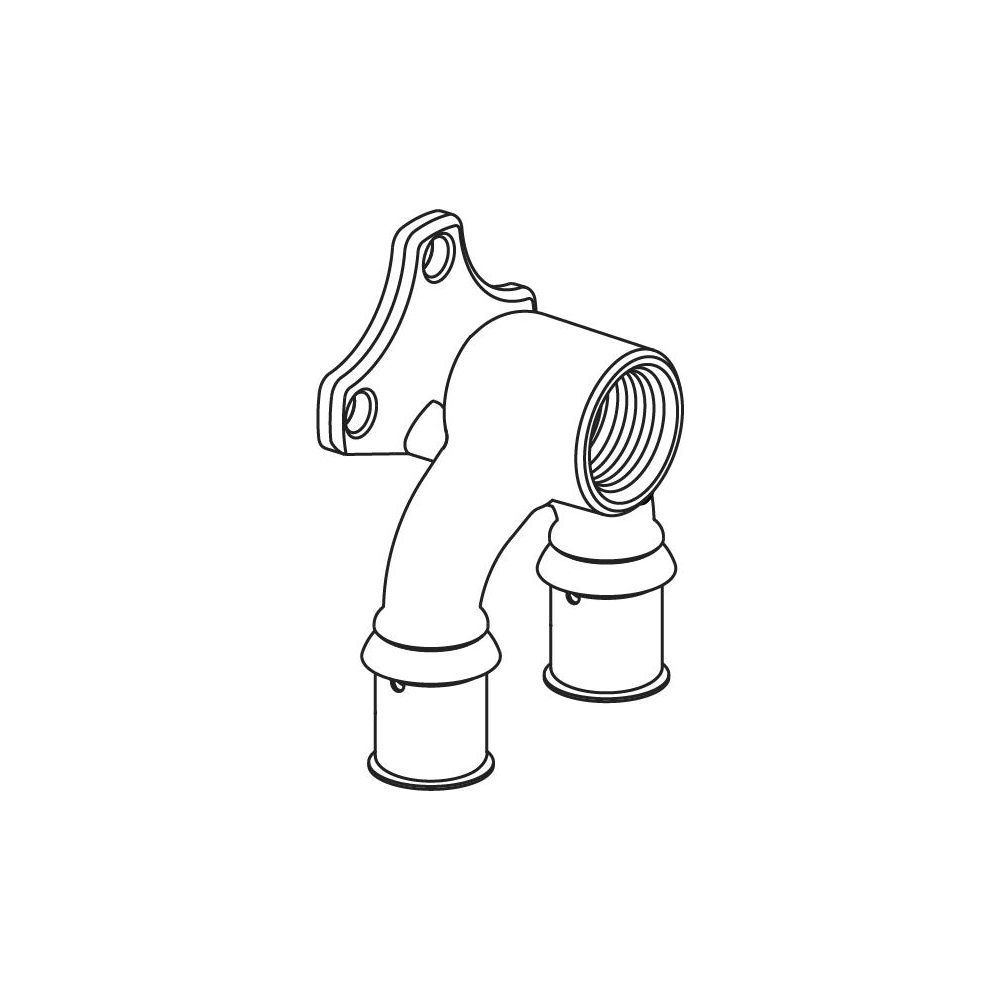

Uponor S-Press Plus U-Wandscheibe, 16mm x Rp 1/2", FT-16

Die Uponor S-Press Plus U-Wandscheibe aus der S-Press PLUS Serie ist ein hochwertiger Pressfitting, der speziell für Verbundrohrsysteme entwickelt wurde. Gefertigt aus entzinkungsbeständigem Messing mit einer zweischichtigen Innenverzinnung, bietet dieser Fitting optimalen Korrosionsschutz und ist für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen geeignet. Mit einem Rohraußendurchmesser von 16 und einem Armaturengewinde von Rp 1/2 Zoll ermöglicht die U-Wandscheibe eine sichere und effiziente Installation, sowohl bei der Auf- als auch bei der Unterputzmontage in Reihen- und Ringinstallationen.

Welche Materialeigenschaften und welchen Korrosionsschutz bietet die U-Wandscheibe?

Die Uponor S-Press Plus U-Wandscheibe besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für optimalen Korrosionsschutz aufweist. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Eine Migrationsprüfung gemäß DIN EN 12873-1 bestätigt die Eignung. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270, wodurch eine hygieneoptimierte und totraumfreie Verbindung zwischen Fittingkörper und Rohr sichergestellt wird. Die Entzinkungsbeständigkeit wurde zudem durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 geprüft und bestätigt.

Welche Installationsvorteile und Verbindungstechnologien zeichnen den Pressfitting aus?

Der Pressfitting verfügt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Kontrolle der Verpressung besitzt. Eine einzigartige Verpresst-Kennzeichnung erhöht die Prüfsicherheit der Fittings vor und während der Dichtheitsprobe, indem sie bei einer Dichtheitsprobe mit 150 mbar Überdruck "unverpresst undicht" anzeigt. Das Verpressen kann ohne vorheriges Kalibrieren und Entgraten des Rohres erfolgen, was die Montage vereinfacht. Die schnelle Dimensionserkennung wird durch eine Farbkodierung unterstützt, und ein QR-Code ermöglicht den direkten Zugang zu Produktinformationen. Der Fitting ist für die Auf- und Unterputzmontage in Reihen- und Ringinstallationen geeignet und passt zum Uponor Montagezubehör.

Für welche Anwendungen ist der Fitting geeignet und welche Standards erfüllt er?

Als durchflussoptimierter Fitting trägt die U-Wandscheibe zu geringen Druckverlusten bei. Sie ist vollständig kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen und eignet sich für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen. Die Außen- und Innengewinde entsprechen der DIN EN 10226-1. Das Produkt ist systemgebunden und verfügt über Zertifikate von DVGW/ÖVGW und KIWA/KOMO. Ein Zugfestigkeitstest gemäß CSTB NF EN 1979 weist eine Belastbarkeit von über 1600 N nach.

Technische Daten

• Rohraußendurchmesser Anschluss 1: 16
• Gewindemaß Armatur: 1/2 Zoll
• Werkstoff des Gehäuses: Messing
• Werkstoffgüte: entzinkungsbeständig (DZR)
• Oberflächenschutz: verzinnt
• Max. Mediumtemperatur (Dauerbetrieb): 70
• Min. Mediumtemperatur (Dauerbetrieb): 0
• Max. Arbeitsdruck bei 20 °C: 10

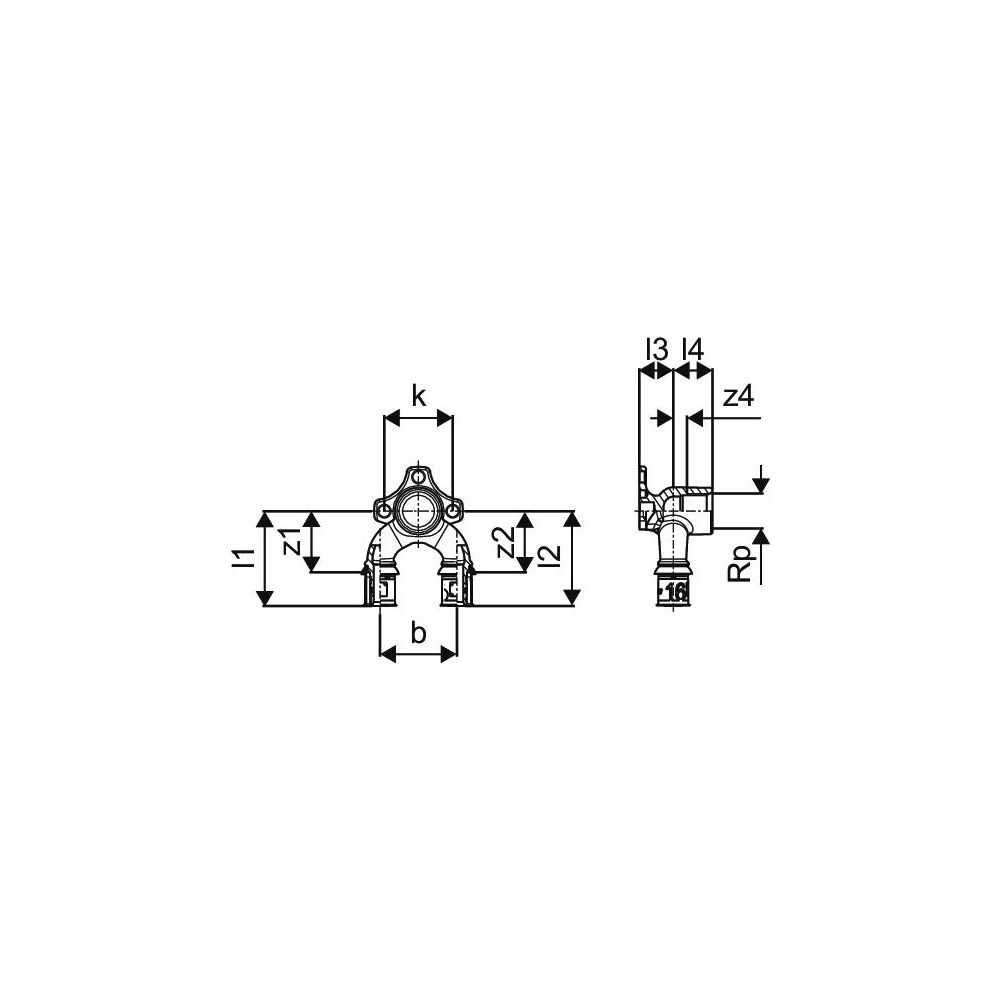

• Länge ab Wandplatte: 43
• Zugfestigkeits-Test gemäß CSTB NF EN 1979: > 1600 N

Die Uponor S-Press Plus U-Wandscheibe ist eine zuverlässige und langlebige Lösung für moderne Installationssysteme. Gefertigt aus entzinkungsbeständigem Messing mit Innenverzinnung, bietet sie höchste Hygiene und Korrosionsschutz. Mit einem Rohraußendurchmesser von 16 und einem Armaturengewinde von 1/2 Zoll ermöglicht dieser Pressfitting eine einfache und sichere Montage für Trinkwasser-, Heiz- und Kühlanwendungen. Die durchdachte Konstruktion und die Einhaltung relevanter Normen stellen eine hohe Betriebssicherheit und Langlebigkeit sicher.
