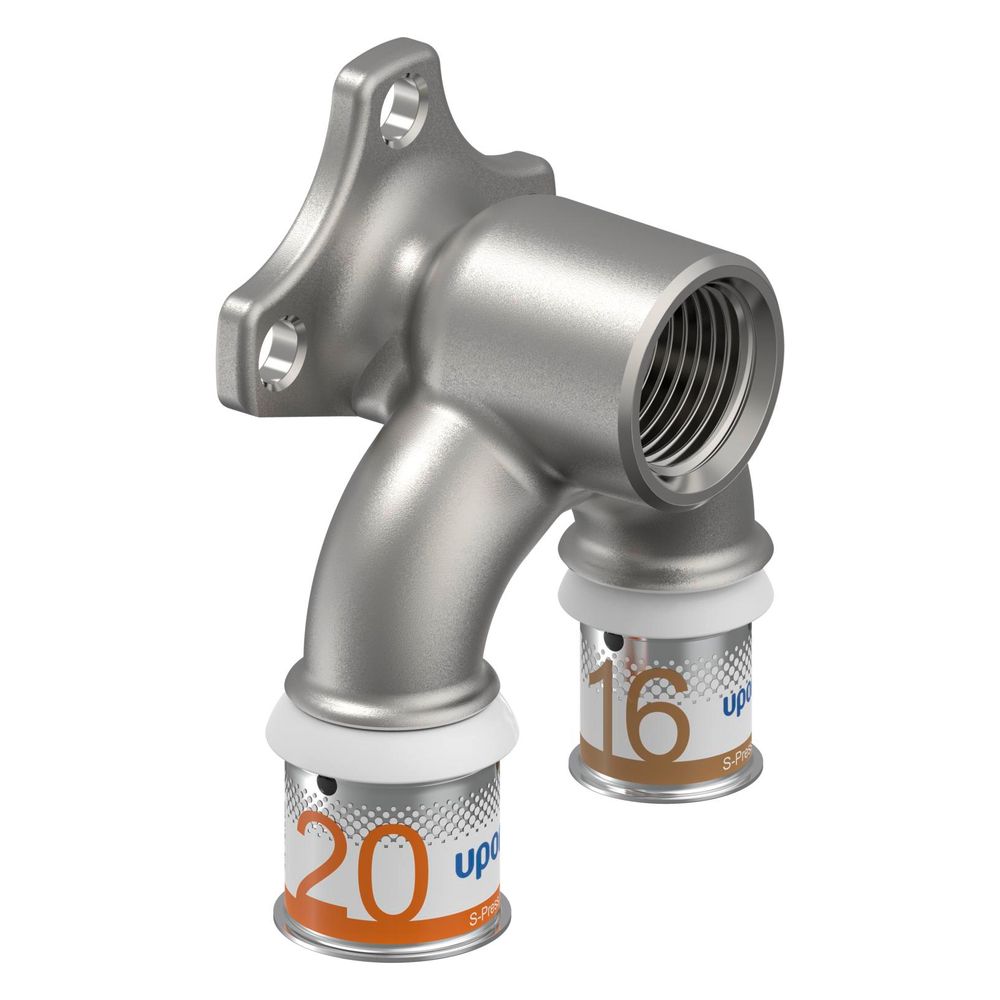

Uponor S-Press Plus U-Wandscheibe, 20mm x Rp 1/2", FT-16

Der Uponor S-Press Plus U-Wandscheibe 20mm x Rp 1/2" FT-16 ist ein hochwertiger Pressfitting aus der S-Press PLUS Serie, der speziell für Verbundrohrsysteme entwickelt wurde. Dieses Bauteil aus verzinntem, entzinkungsbeständigem Messing eignet sich ideal für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen. Die Wandscheibe ermöglicht eine sichere und langlebige Verbindung bei Auf- und Unterputzmontagen in Reihen- und Ringinstallationen.

Welche Materialqualität und welchen Korrosionsschutz bietet die Wandscheibe?

Die Wandscheibe besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zweischichtigen Innenverzinnung, die den Korrosionsschutz erhöht. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen. Die Migrationsprüfung erfolgt gemäß DIN EN 12873-1. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen (KTW-Empfehlung - Kunststoffe im Trinkwasser) des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Der Nachweis der Entzinkungsbeständigkeit erfolgte durch die Bundesanstalt für Materialforschung und Prüfung (BAM), geprüft nach DIN 50905-4 (BAM-Gutachten Nr.: 18018634).

Welche Verbindungstechnologie und Montagevorteile bietet das Produkt?

Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Verpresskontrolle besitzt. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch eine Verpresst-Kennzeichnung sichergestellt; bei einer Dichtheitsprobe mit 150 mbar Überdruck ist der Fitting im unverpressten Zustand undicht. Das Verpressen ist ohne Kalibrieren und Entgraten des Rohres möglich, was die Montagezeit verkürzt. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht.

Für welche Anwendungen und Systeme ist die Wandscheibe geeignet?

Der durchflussoptimierte Fitting ist zu 100% kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen und kann sowohl in Trinkwasserinstallationen als auch in Heiz- und Kühlkreisläufen eingesetzt werden. Er eignet sich für die Auf- und Unterputzmontage in Reihen- und Ringinstallationen und ist passend zum Uponor Montagezubehör. Die Außen- und Innengewinde sind nach DIN EN 10226-1 ausgeführt. Die durchflussoptimierte Bauweise sorgt für geringe Druckverluste im System.

Welche Zertifikate und Prüfungen liegen vor?

Die Wandscheibe ist mit den Zertifikaten DVGW/ÖVGW und KIWA/KOMO ausgestattet. Ein Zugfestigkeitstest gemäß CSTB NF EN 1979 ergab einen Wert von über 1600 N. Ein QR-Code ermöglicht den direkten Zugang zu weiteren Produktinformationen.

Technische Daten

• Anschluss: Pressmuffe
• Werkstoff des Gehäuses: Messing
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz: verzinnt
• Gewindemaß Armatur: 1/2 Zoll
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 16
• Max. Mediumtemperatur (Dauerbetrieb): 70
• Min. Mediumtemperatur (Dauerbetrieb): 0
• Max. Arbeitsdruck bei 20 °C: 10
• Länge Anschluss 1: 57
• Länge Anschluss 2: 56
• Länge ab Wandplatte: 43

Die Uponor S-Press Plus U-Wandscheibe überzeugt durch ihre hochwertige Materialqualität, die einfache und sichere Montage sowie die Kompatibilität mit gängigen Verbundrohrsystemen. Mit einer maximalen Mediumtemperatur von 70 und einem Arbeitsdruck von bis zu 10 ist sie für vielfältige Anwendungen in der Trinkwasser- und Heiztechnik geeignet und bietet durch die verzinnte Oberfläche einen zuverlässigen Korrosionsschutz.
