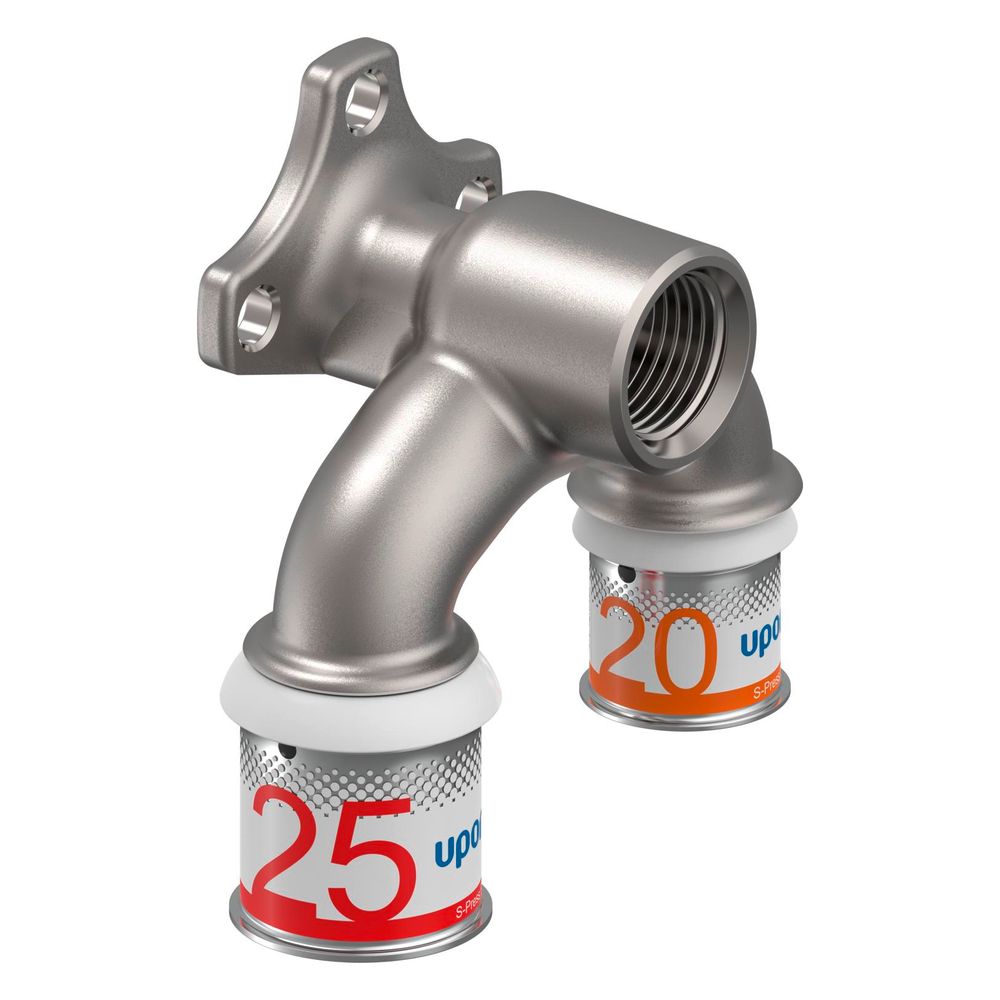

Uponor S-Press Plus U-Wandscheibe, 25mm x Rp 1/2", FT-20

Die Uponor S-Press Plus U-Wandscheibe, 25mm x Rp 1/2", aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting, der speziell für Verbundrohrsysteme entwickelt wurde. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet sie zuverlässigen Korrosionsschutz und ist für Trinkwasserinstallationen sowie Heizen/Kühlen geeignet. Die Wandscheibe ermöglicht eine sichere und hygienische Anbindung von Armaturen und ist für die Auf- und Unterputzmontage in Reihen- und Ringinstallationen konzipiert.

Welche Materialeigenschaften zeichnen die Uponor S-Press Plus U-Wandscheibe aus?

Die U-Wandscheibe besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zweischichtigen Innenverzinnung, die den Korrosionsschutz erhöht. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen. Die Migrationsprüfung erfolgt gemäß DIN EN 12873-1. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270, was eine hygienisch einwandfreie Verbindung sicherstellt. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 bestätigt (BAM-Gutachten Nr.: 18018634).

Welche Verbindungstechnologie und Montagevorteile bietet die U-Wandscheibe?

Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster für die Verpresskontrolle besitzt. Eine einzigartige Verpresstkennzeichnung sorgt für hohe Prüfsicherheit vor und während der Dichtheitsprobe. Bei einer Dichtheitsprobe mit 150 mbar Überdruck wird eine unverpresste Verbindung undicht, was die Installationssicherheit erhöht. Das Verpressen der Rohre ist ohne vorheriges Kalibrieren und Entgraten möglich, was die Montagezeit verkürzt und die Handhabung erleichtert. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Für welche Anwendungen ist die U-Wandscheibe geeignet und wie ist die Systemkompatibilität?

Die Uponor S-Press Plus U-Wandscheibe ist 100 % kompatibel mit den Uponor Mehrschichtverbundrohrsystemen und kann sowohl in Trinkwasserinstallationen als auch in Heiz- und Kühlsystemen eingesetzt werden. Sie ist für die Auf- und Unterputzmontage in Reihen- und Ringinstallationen geeignet und lässt sich mit dem passenden Uponor Montagezubehör kombinieren. Die durchflussoptimierte Bauweise sorgt für geringe Druckverluste im System. Außen- und Innengewinde sind nach DIN EN 10226-1 ausgeführt.

Welche Prüfsiegel und Zertifikate liegen für die U-Wandscheibe vor?

Das Produkt ist mit den Zertifikaten DVGW/ÖVGW sowie KIWA/KOMO ausgestattet. Ein Zugfestigkeits-Test gemäß CSTB NF EN 1979 belegt eine Zugfestigkeit von über 1600 N. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht, und ein QR-Code bietet direkten Zugang zu weiteren Produktinformationen.

Technische Daten

• Form: durchgängig parallel
• Oberflächenschutz: verzinnt
• Anschluss: Pressmuffe
• Werkstoff des Gehäuses: Messing
• Gewindemaß Armatur: 1/2 Zoll
• Max. Mediumtemperatur (Dauerbetrieb): 70
• Min. Mediumtemperatur (Dauerbetrieb): 0
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 20
• Max. Arbeitsdruck bei 20 °C: 10

Die Uponor S-Press Plus U-Wandscheibe überzeugt durch ihre hochwertige Materialqualität aus entzinkungsbeständigem Messing mit verzinnter Oberfläche und ihre durchflussoptimierte Konstruktion. Die einfache und sichere Montage ohne Kalibrieren und Entgraten sowie die hohe Prüfsicherheit machen sie zu einer zuverlässigen Lösung für Trinkwasser- und Heizungsinstallationen. Mit einem Rohraußendurchmesser von 25 und 20 sowie einem Armaturengewindemaß von 1/2 Zoll ist sie für einen maximalen Arbeitsdruck von 10 bei 20 °C und Medientemperaturen von 0 bis 70 geeignet, was sie zu einer robusten Komponente für vielfältige Anwendungen macht.
