Uponor Q&E Verteiler IG/AG PL, G 3/4", MT/FT
3 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Anzahl
Nennweite
Nabenabstand
Beschreibung

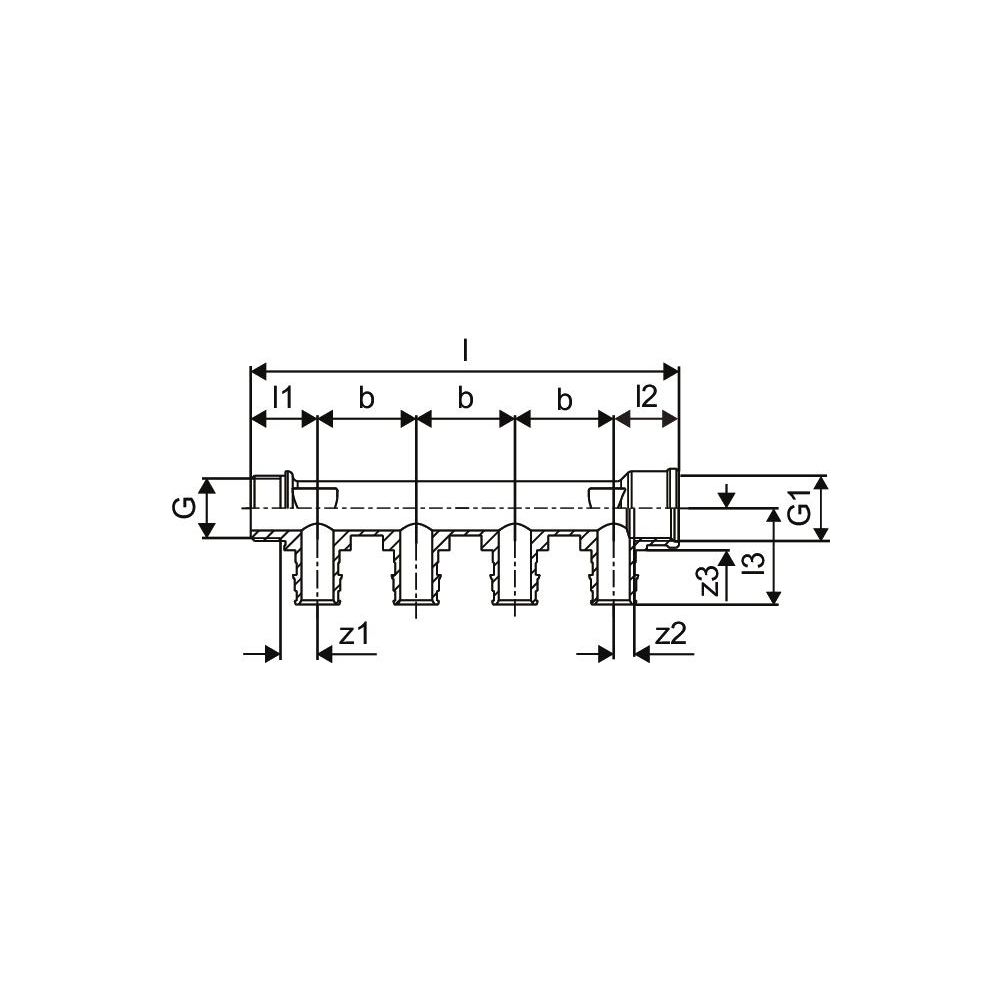

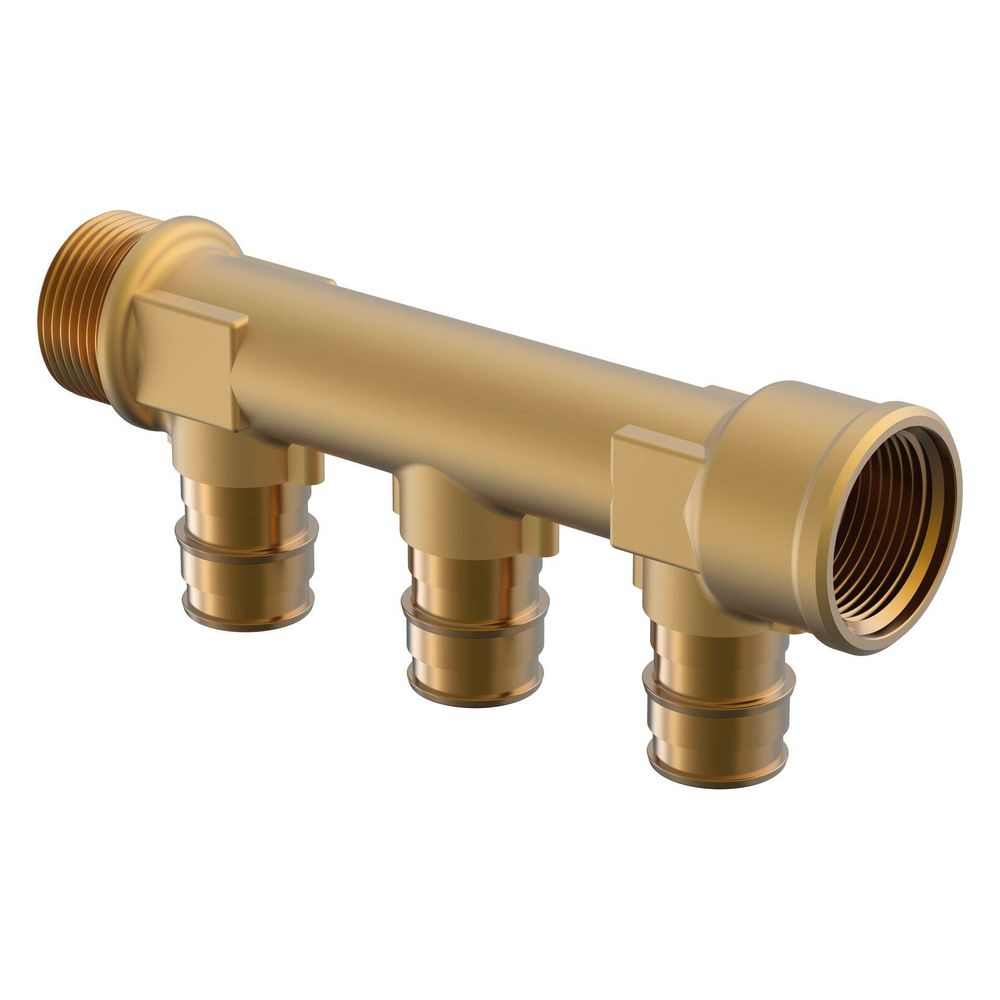

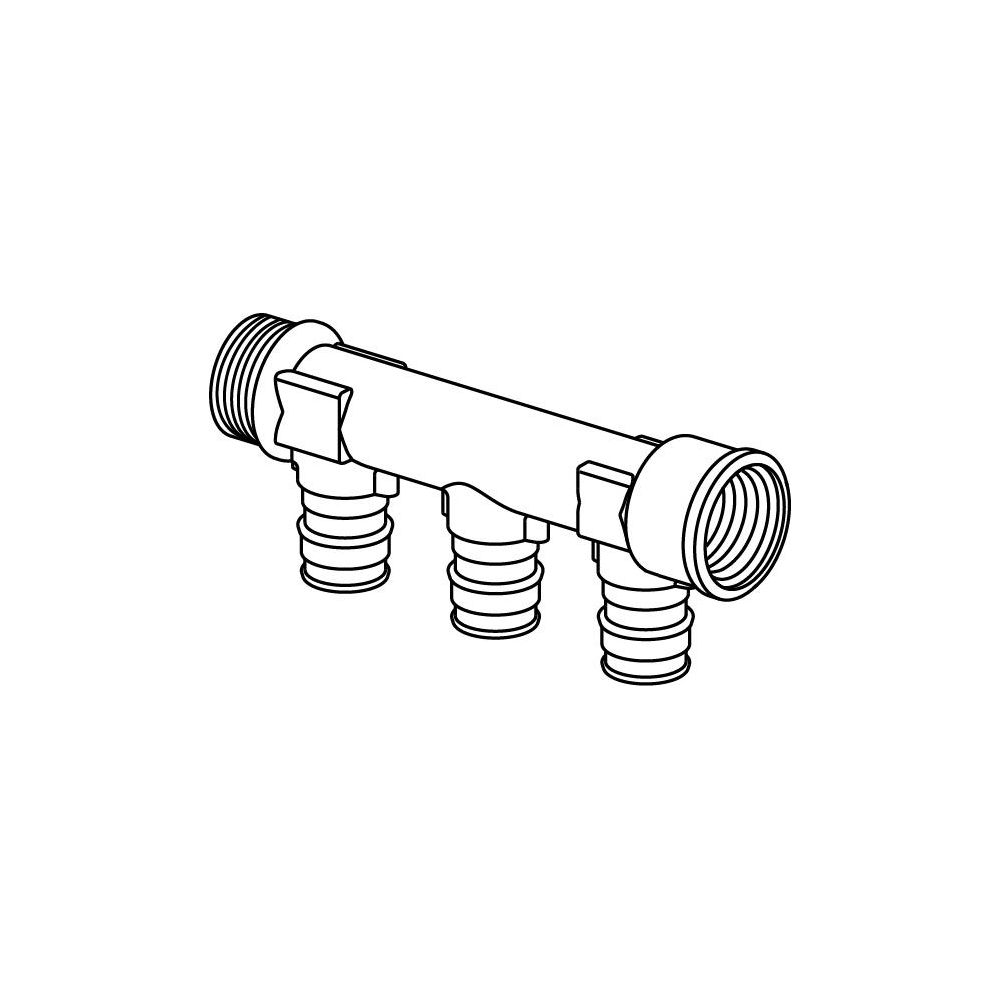

Uponor Q und E Verteiler IG/AG PL, G 3/4" MT/FT, 3x20mm, c/c 40mm
Der Uponor Q und E Verteiler IG/AG PL ist ein robustes Bauteil aus Messing, konzipiert für die Heizkörperanbindung in flexiblen Rohrsystemen. Mit seinen Anschlüssen G 3/4" MT/FT und drei Abzweigungen für 20 Rohre bietet er eine präzise Verteilung. Das Stichmaß von 40 zwischen den Abzweigungen ermöglicht eine flexible Installation. Er ist für den Einsatz mit Leitungswasser geeignet.
Wie ist der Uponor Q&E Verteiler konstruiert und aus welchem Material besteht er?
Der Verteiler ist als einfacher Durchgang mit geraden Abzweigen ausgeführt und vollständig aus Messing gefertigt, was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Er verfügt über feste Abgänge im Q&E 20 Format.
Welche Anschlussoptionen bietet der Verteiler?
Der Verteiler ist mit einem Außengewinde zylindrisch BSPP (ISO 228-1) als Anschluss 1 und einem Innengewinde zylindrisch (BSPP) als Anschluss 2 ausgestattet. Beide Hauptanschlüsse haben einen Nenndurchmesser von 3/4 Zoll (20). Die drei Abzweigungen sind für den Anschluss mittels Klemmring vorgesehen und haben einen Rohraußendurchmesser von 20. Der Abstand zwischen den Abzweigungen beträgt 40.
Für welche Anwendungen ist der Verteiler geeignet und welche Medien kann er führen?
Dieser Uponor Q&E Verteiler ist systemgebunden und für Heizungsanwendungen für Nieder- und Hochtemperatur sowie Radiatorenanbindungen gemäß DIN EN ISO 15875 konzipiert. Er ist für Leitungswasser geeignet. Es ist jedoch zu beachten, dass der Verteiler nicht für Heizungswasser, Glykol, Kühlwasser oder Pressluft ausgelegt ist. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 70.
Was ist bei der Montage des Uponor Q&E Verteilers zu beachten?
Für eine korrekte und sichere Montage der Abzweigungen müssen Q&E Sicherungsringe separat bestellt werden. Der Verteiler ist nicht mit einer Entlüftung, Isolierung, Wandbefestigungsbügeln, Füßen, Absperrventilen oder Füll-/Entleerungshähnen ausgestattet.
Technische Daten
- Werkstoff: Messing
- Anzahl der Abzweige: 3
- Rohraußendurchmesser Abzweigungen: 20
- Abstand zwischen den Abzweigungen: 40
- Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Max. Mediumtemperatur (Dauerbetrieb): 70
- Länge Verteiler: 133,5
- Form: Durchgang mit geraden Abzweigen
- Geeignet für Leitungswasser: ja
Der Uponor Q und E Verteiler IG/AG PL aus Messing ist eine zuverlässige Lösung für die Heizkörperanbindung in flexiblen Rohrsystemen. Mit seinen drei Abzweigen für 20 Rohre und einem Stichmaß von 40 ermöglicht er eine präzise und stabile Installation. Die robuste Konstruktion und die Eignung für Leitungswasser bei einer maximalen Mediumtemperatur von 70 machen ihn zu einem funktionalen Bestandteil für Ihr Rohrsystem.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1047925 |
| Hersteller | Uponor |
| Abstand zwischen den Abzweigungen | 40 |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Anschluss Abzweigungen | Klemmring |
| Anzahl der Abzweige | 3 |
| Anzahl der Verzweigungsrichtungen | 1 |
| Artikelnummer | UPONOR-1047925 |
| Ausführung | einfach |
| EAN-13 | 4021598118003 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Glykol | nein |
| Geeignet für Heizungswasser | nein |
| Geeignet für Kühlwasser | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Pressluft | nein |
| Gewicht | 0,29 kg |
| Länge Verteiler | 133,5 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Absperrventil | nein |
| Mit Entlüftung | nein |
| Mit Füll-/Entleerungshahn | nein |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Wandbefestigungsbügel | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Rohraußendurchmesser Abzweigungen | 20 |
| Systemgebunden | ja |
| Unterschiedliche Abstände zwischen Abzweigungen | nein |
| Werkstoff | Messing |
| WEEE-Nr. | 16532378 |
